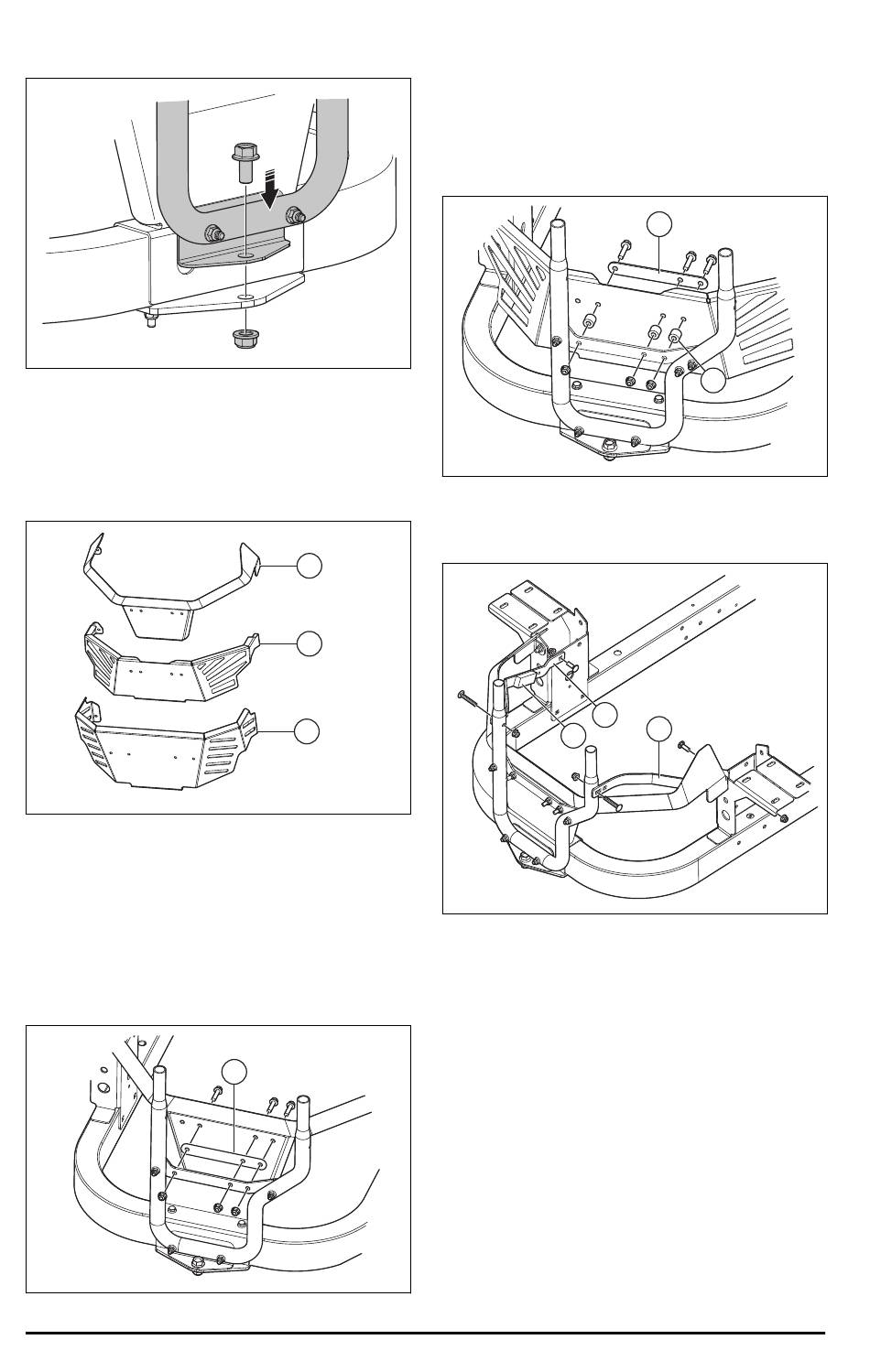

3. Coloque el soporte del recogedor (A) en la placa
de enganche del producto.
4. Instale la tuerca autoblocante de 1/2" en el perno
del soporte inferior.
5. Instale el soporte del recogedor y la placa
separadora en la protección trasera (D, E o F)
con 3 pernos y tuercas autoblocantes. Si no hay
orificios en la protección trasera para instalar los
pernos, deberá taladrarlos:
a) Coloque el soporte superior (B) en la
protección trasera y haga una marca para los
3 orificios inferiores.
b) Perfore los 3 orificios en la protección
trasera. Utilice una broca de 5/16 pulg.
c) Para la protección trasera de tipo (D), instale
el soporte del recogedor con 3 pernos
embridados de cabeza hexagonal de 5/16"
-18 x 1 1/4". Instale el separador (G) entre la
protección trasera y el soporte del recogedor.
92
D
E
F
G
d) En el caso de la protección trasera del tipo
(E), instale el soporte del recogedor con
3 pernos embridados de cabeza hexagonal
de 5/16" -18 x 1-1/2". Instale los tubos
separadores entre la protección trasera y el
soporte del recogedor. Instale el separador
(G) en el lado opuesto de la protección
trasera.
6. Instale las correas (I) y (J) en el soporte del
recogedor y los soportes del depósito con 4
pernos de carro de 5/16"-18 x 1" y tuercas
autoblocantes.
I
K
7. Limpie la superficie de la correa (I) y coloque la
tira de espuma (K).
8. Asegúrese de que todos los pernos estén bien
apretados.
Instalación de la cubierta del
recogedor
1. Instale el soporte del recogedor. Consulte
Instalación del soporte del recogedor en la
página 91 .
G
H
J
