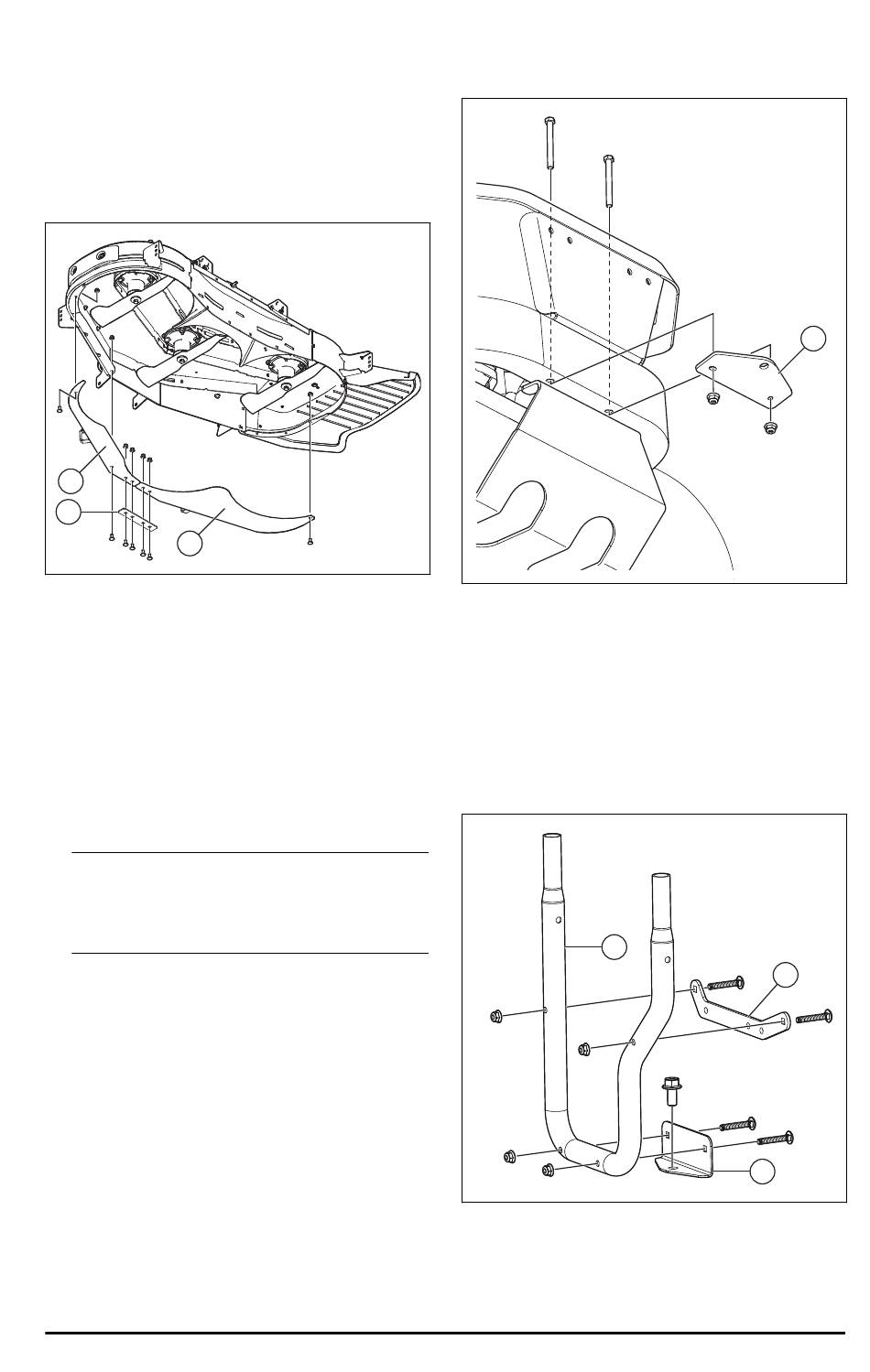

So installieren Sie das
Schmutzleitblech
1. Montieren Sie die Paarplatte (B) mit
den 4 Schrauben 5/16-18x3/4" und
Sicherungsmuttern an der linken (A) und der
rechten (C) Platte des Schmutzleitblechs. Ziehen
Sie die Schrauben und Sicherungsmuttern nicht
vollständig an.
A
B
C
2. Montieren Sie die verbundenen Platten des
Leitblechs mit den 2 Schrauben 5/16-18x1" und
der Schraube 5/16-18x3/4" am Mähdeck. Ziehen
Sie die Schrauben nicht vollständig an.
3. Ziehen Sie alle Schrauben und
Sicherungsmuttern vollständig fest.
So installieren Sie die
Kupplungsplatte
1. Wenn sich am Gerät ein Motorschutz befindet,
entfernen Sie die Schrauben am Motorschutz,
um diesen zu entfernen.
Hinweis:
Die Schrauben am Motorschutz
sind ebenfalls an der Gleitplatte befestigt. Stellen
Sie sicher, dass die Gleitplatte beim Entfernen
der Schrauben nicht herunterfällt.
2651 - 002 - 04.04.2025
2. Entfernen Sie die 2 Schrauben 5/16-18x4,5"
und die Sicherungsmuttern von der
Kupplungsplatte (A).
3. Montieren Sie die Kupplungsplatte mit den
2 Schrauben und Sicherungsmuttern und ziehen
Sie sie fest.
4. Wenn am Gerät ein Motorschutz vorhanden war,
montieren Sie diesen.
So installieren Sie die
Aufsammlerhalterung
1. Montieren Sie die Sechskant-Flanschschraube
1/2-13x1" durch die untere Halterung (C).
A
2. Montieren Sie die obere Halterung (B) und
die untere Halterung (C) mit den 4 Schrauben
5/16-16x2" und Sicherungsmuttern an der
Aufsammlerhalterung (A).
A
B
C
