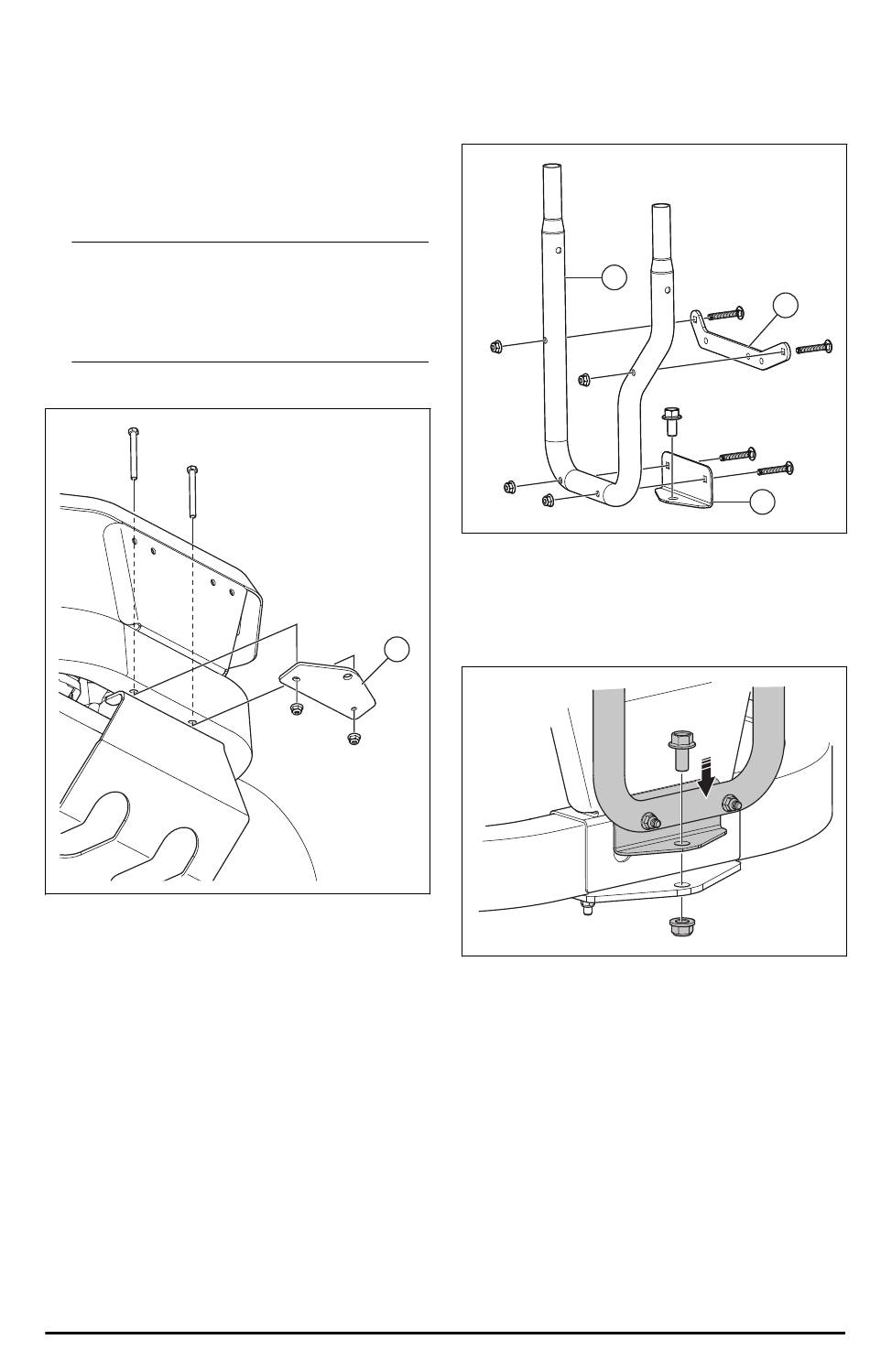

2. Montare le piastre combinate del deflettore sul
piatto di taglio con i 2 bulloni 5/16"-18 x1" e il
bullone 5/16"-18 x 3/4". Non serrare a fondo i
bulloni.
3. Serrare a fondo tutti i bulloni e i controdadi.
Montaggio della piastra di attacco
1. Se sul prodotto è presente una protezione del
motore, rimuoverla estraendo i relativi bulloni.
Nota:
I bulloni presenti sulla protezione
del motore sono fissati anche al disco
di scorrimento. Assicurarsi che il disco di
scorrimento non cada quando si rimuovono i
bulloni.
2. Rimuovere i 2 bulloni 5/16"-18 x 4,5" e i
controdadi dalla piastra di attacco (A).
3. Montare la piastra di attacco con i 2 bulloni e i
controdadi e serrarli.
4. Montare la protezione del motore se era
presente sul prodotto.
2651 - 002 - 04.04.2025
Installazione della staffa del
raccoglitore
1. Inserire il bullone flangiato a testa esagonale da
1/2"-13 x 1" nella staffa inferiore (C).
2. Installare la staffa superiore (B) e la staffa
inferiore (C) sulla staffa di raccolta (A) con i
4 bulloni a testa tonda da 5/16"-16 x 2" e i
controdadi.
3. Posizionare la staffa di raccolta (A) sulla piastra
A di attacco del prodotto.
4. Montare il controdado da 1/2" sul bullone della
staffa inferiore.
A
C
B
