4. Ja izstrādājumam bija dzinēja aizsargs, uzstādiet
to.

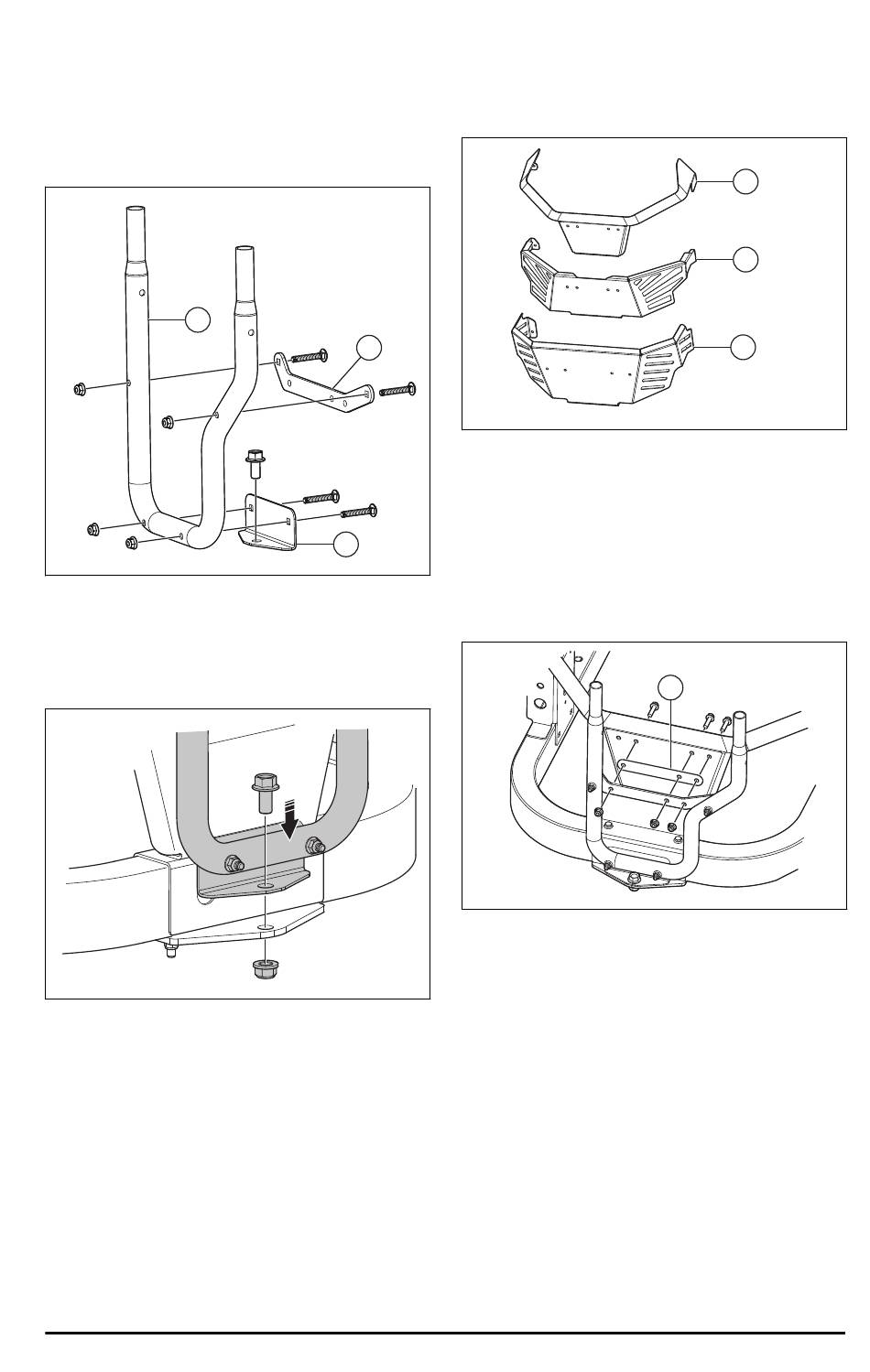

Savācēja kronšteina uzstādīšana
1. Ievietojiet 1/2"-13 x 1" sešstūra atloka skrūvi –
sešstūra galva un atloks kopā ar vītni – apakšējā
kronšteinā (C).
A
2. Uzstādiet augšējo kronšteinu (B) un apakšējo
kronšteinu (C) uz savācēja kronšteina (A) ar
4 x 5/16"-16 x 2" pamatnes skrūvēm un
kontruzgriežņiem.
3. Novietojiet savācēja kronšteinu (A) uz
izstrādājuma sakabes plāksnes.
4. Ievietojiet 1/2" kontruzgriezni uz apakšējā
kronšteina skrūves.
2651 - 002 - 04.04.2025
5. Uzstādiet savācēja kronšteinu un starplikas
plāksni uz aizmugurējā aizsarga (D, E vai F) ar 3
skrūvēm un kontruzgriežņiem. Ja uz aizmugurējā
aizsarga nav caurumu, lai ieskrūvētu skrūves,
izurbiet atveres:
B
a) Uzlieciet augšējo kronšteinu (B) uz
b) Izurbiet 3 atveres aizmugurējā aizsargā.
C
c) (D) tipa aizmugurējam aizsargam uzstādiet
aizmugurējā aizsarga un atzīmējiet 3
apakšējās atveres.
Izmantojiet 5 cm/16 collu urbja galu.
savācēja kronšteinu ar 3 x 5/16"-18 x 1 1/4"
sešstūra atloka skrūvēm. Uzstādiet starpliku
(G) starp aizmugurējo aizsargu un savācēja
kronšteinu.
G
D
E
F
