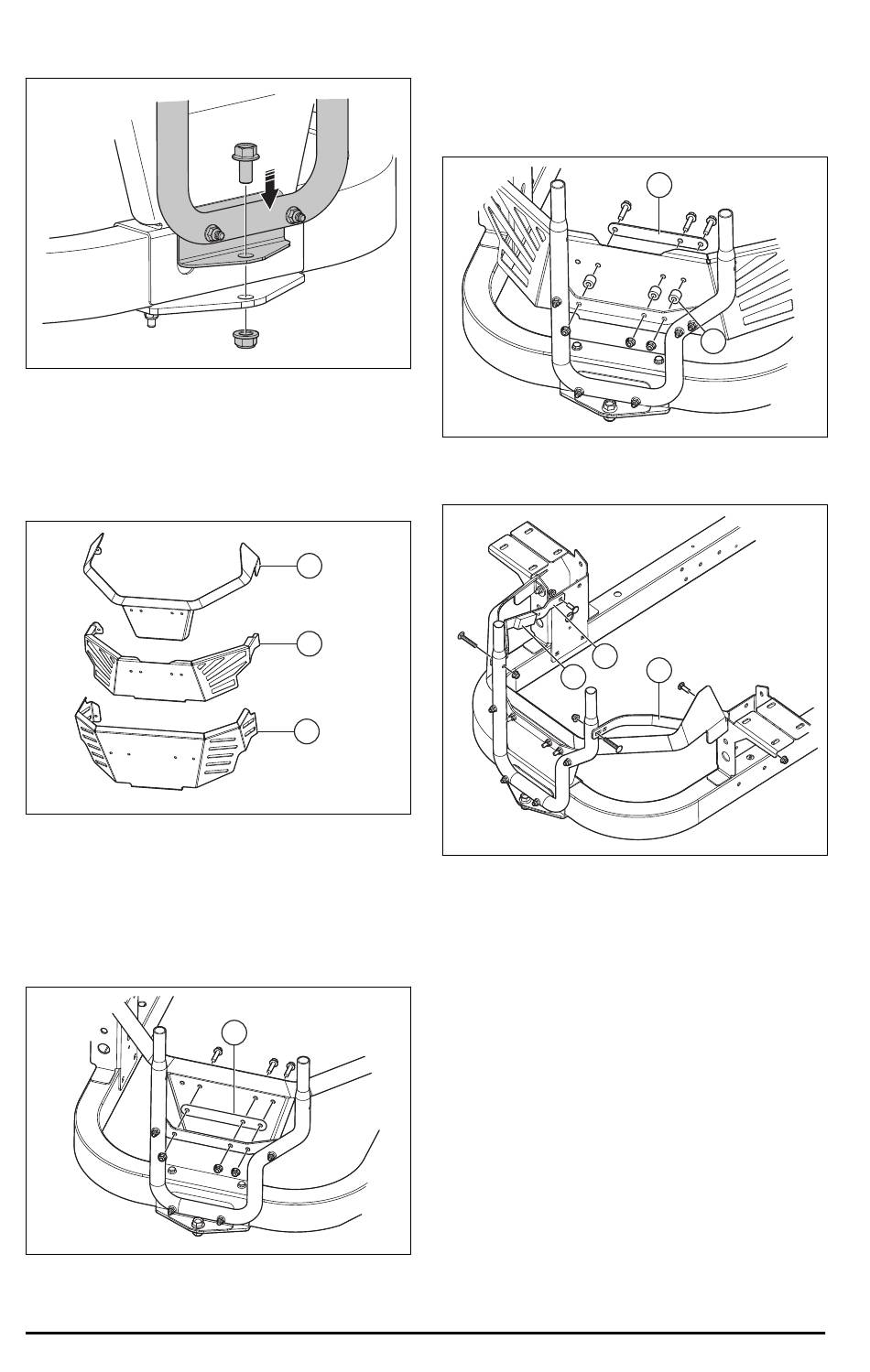

3. 수거기 브래킷(A)을 제품의 히치 플레이트에 놓습
니다.
4. 하부 브래킷의 볼트에 1/2인치 잠금 너트를 장착
합니다.
5. 3개의 볼트와 잠금 너트를 사용하여 수거기 브래
킷과 스페이서 플레이트를 후면 보호대(D, E 또는
F)에 장착합니다. 후면 보호대에 볼트를 설치할
구멍이 없는 경우, 다음과 같이 구멍을 뚫어야 합
니다.
a) 상부 브래킷(B)을 후면 보호대에 놓고 하부 구
멍 3개에 표시를 합니다.
b) 후면 보호대에 구멍 3개를 뚫습니다. 5cm/16
인치 드릴 비트를 사용합니다.
c) (D) 타입 후면 보호대의 경우 3 x 5/16인치-18
x 1/4인치 육각 헤드 플랜지 볼트로 있는 수거
기 브래킷을 설치합니다. 후면 보호대와 수집
기 브래킷 사이에 스페이서(G)를 설치합니다.
174
D
E
F
G
d) (E) 타입 후면 보호대의 경우 3 x 5/16인치-18
x 1/2인치 육각 헤드 플랜지 볼트로 있는 수거
기 브래킷을 설치합니다. 후면 보호대와 수집
기 브래킷 사이에 스페이서 튜브를 설치합니
다. 스페이서(G)를 후방 보호대의 반대쪽에 장
착합니다.
6. 스트랩(I)과 (J)를 4 5/16인치-18 x 1인치 캐리지
볼트와 잠금 너트로 수거기 브래킷과 탱크 브래킷
에 설치합니다.
I
K
7. 스트랩(I)의 표면을 세척하고 폼 스트립(K)을 부착
합니다.
8. 모든 볼트가 조여졌는지 확인하십시오.
수거기 후드 설치
1. 수거기 브래킷을 설치합니다.
페이지의 173 을(를) 참조하십시오.
G
H
J
수거기 브래킷 설치
