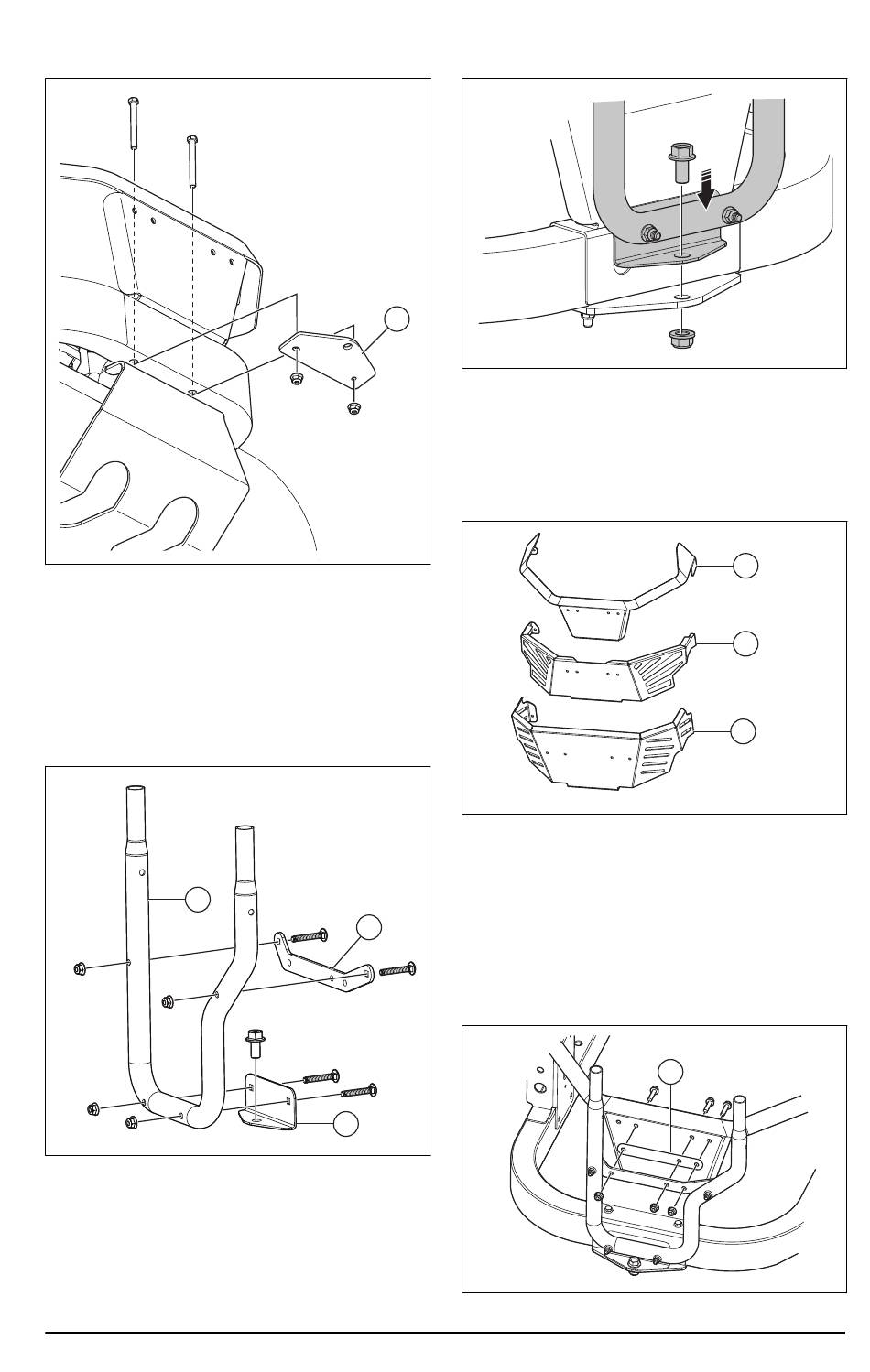

2. Remova os 2 parafusos de 5/16"-18 x 4,5" e as
contraporcas da placa de reboque (A).
3. Instale a placa de reboque com os 2 parafusos e
contraporcas, e aperte-os.
4. Se houver proteção do motor no produto, instale-
a.
Instalação do suporte do coletor
1. Instale o parafuso sextavado de cabeça
flangeada de 1/2"-13 x 1" através do suporte
inferior (C).
A
2. Instale o suporte superior (B) e o suporte inferior
(C) no suporte do coletor (A) com os 4 parafusos
franceses e as contraporcas de 5/16"-16 x 2".
2651 - 002 - 04.04.2025
3. Coloque o suporte do coletor (A) na placa de
reboque no produto.
A
4. Instale a contraporca de 1/2" no parafuso no
suporte inferior.
5. Instale o suporte do coletor e a placa
espaçadora na proteção traseira (D, E, ou
F) com 3 parafusos e contraporcas. Se não
houver furos na proteção traseira para instalar
os parafusos, você deve fazer as perfurações:
a) Coloque o suporte superior (B) na proteção
b) Faça 3 furos na proteção traseira. Use uma
B
c) Para a proteção traseira do tipo (D), instale o
C
traseira e faça uma marca para os 3 furos
inferiores.
broca de 5 cm/16 pol.
suporte do coletor com 3 parafusos de flange
de cabeça sextavada de 1 1/4" -18 x 5/16".
Instale o espaçador (G) entre a proteção
traseira e o suporte do coletor.
G
D
E
F
