6. Montieren Sie die Stützbänder (I) und (J)
mit 4 Schlossschrauben 5/16-18x1" und
Sicherungsmuttern an der Aufsammlerhalterung
und den Tankhalterungen.
I
K
7. Reinigen Sie die Oberfläche des Stützbandes (I)
und befestigen Sie den Schaumstoffstreifen (K).
8. Gehen Sie sicher, dass alle Schrauben
angezogen sind.
So installieren Sie die
Aufsammlerhaube
1. Installieren Sie die Aufsammlerhalterung. Siehe
So installieren Sie die Aufsammlerhalterung auf
Seite 65 .
2. Richten Sie die Halterungen (A) der
Aufsammlerhaube an den Enden der
Aufsammlerhalterung (B) aus.
3. Setzen Sie die Aufsammlerhaube auf die
Aufsammlerhalterung, bis sie sicher befestigt ist.
So installieren Sie die Fangkörbe
1. Drehen Sie die Aufsammlerhaube um.
2. Befestigen Sie die 3 Fangkörbe an der Halterung
unterhalb der Aufsammlerhaube.
2651 - 002 - 04.04.2025
J
A
B

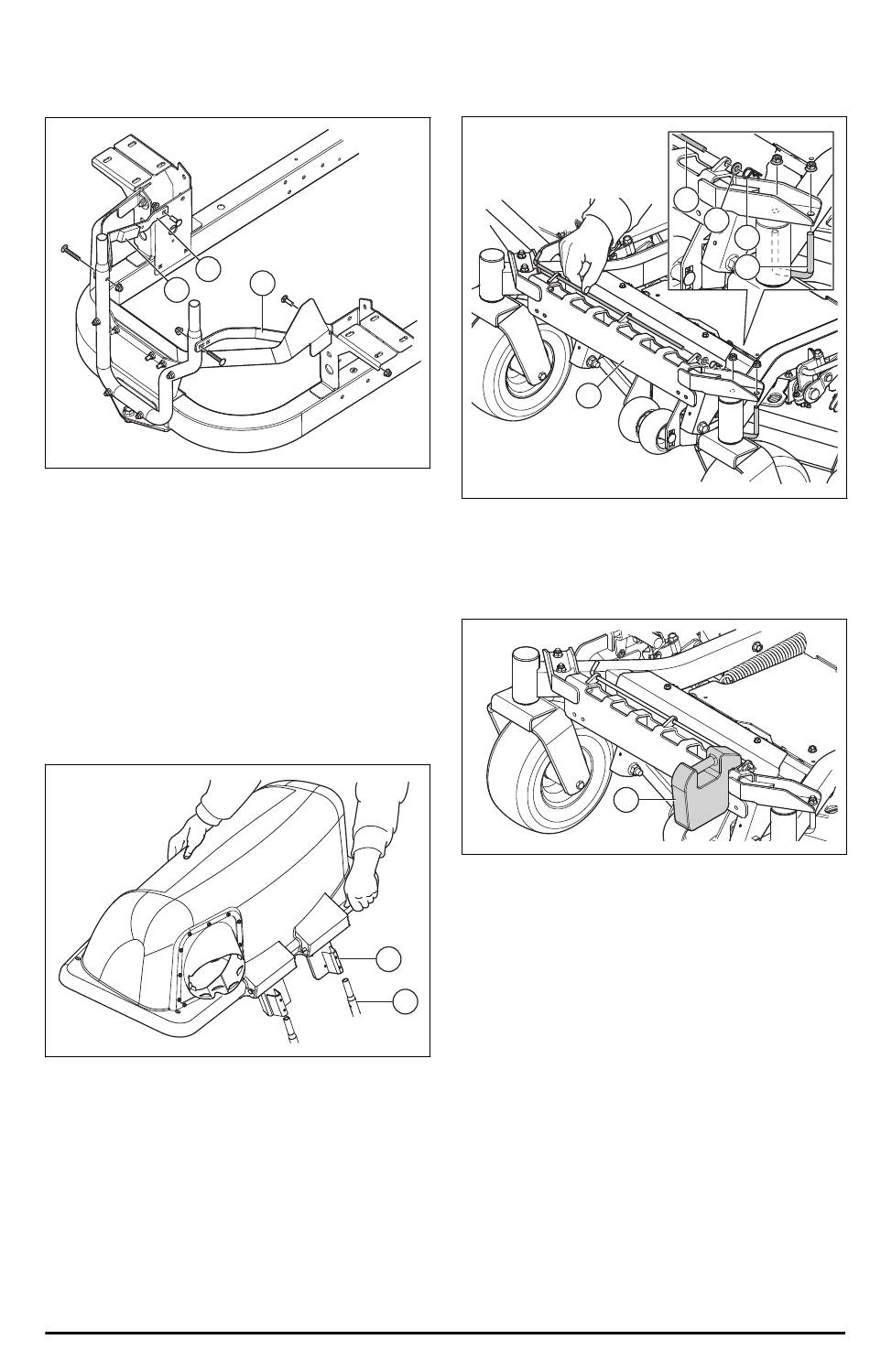

So installieren Sie den Gewichthalter

1. Montieren Sie den Gewichthalter (A) am
vorderen Rahmen.
A
2. Montieren Sie die U-Schraube (B) mit den
2 Sicherungsmuttern am Rahmen und am Halter.
3. Entfernen Sie den Stift C), die
Unterlegscheibe (D) und die Stange (E).
4. Montieren Sie das Gewicht (F) am Gewichthalter.
F
5. Montieren Sie den Stift (C), die Scheibe (D) und
die Stange (E).
E
D
C
B
