Koguja klambri paigaldamine

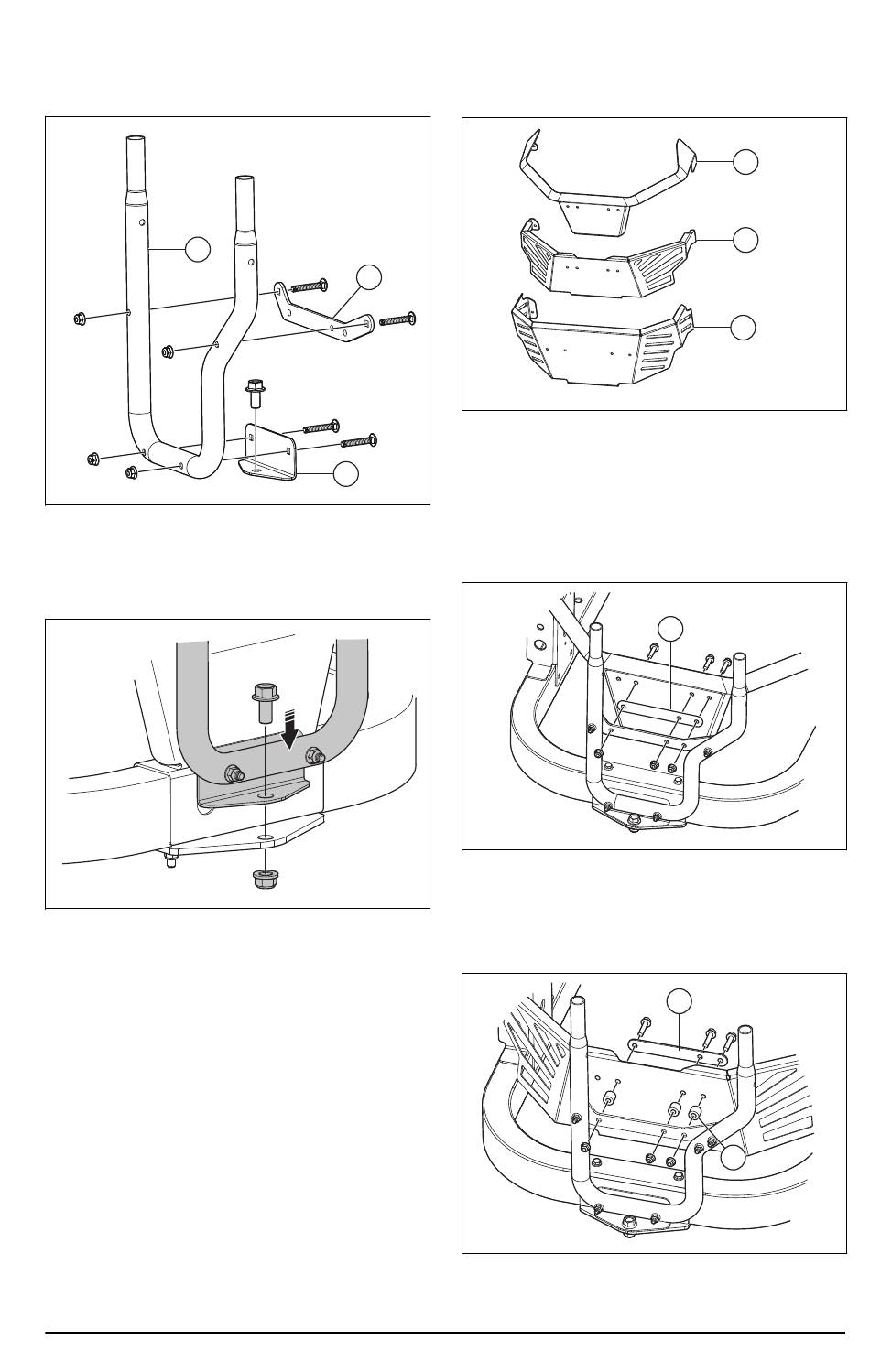

1. Paigaldage 1/2"–13 x 1" kuuskantäärikpolt läbi
alumise klambri (C).
A
2. Paigaldage ülemine klamber (B) ja alumine
klamber (C) koguja klambrile (A) 4 x 5/16"–16 x
2" tõstepoltide ja lukustusmutritega.
3. Asetage koguja klamber (A) toote haakeseadme
plaadile.
4. Paigaldage 1/2-tolline lukustusmutter alumise
klambri poldile.
2651 - 002 - 04.04.2025
5. Paigaldage koguja klamber ja vaheplaat
tagakaitsele (D, E või F) kolme poldi ja
lukustusmutriga. Kui tagakaitsmel pole poltide
paigaldamiseks auke, tuleb need puurida.
B
a) Asetage ülemine klamber (B) tagakaitsmele
b) Puurige tagakaitsmesse kolm auku.
C
c) Tüüpi (D) tagakaitsme jaoks paigaldage
d) Tüüpi (E) tagakaitsme jaoks paigaldage
ja märgistage kolme augu puurimiskohad.
Kasutage 5 cm puuri.
koguja klamber 3 x 5/16"–18 x 1 1/4"
kuuskantäärikpoltidega. Paigaldage vahetükk
(G) tagakaitsme ja koguja klambri vahele.
G
koguja klamber 3 x 5/16"–18 x 1
1/2" kuuskantäärikpoltidega. Paigaldage
vahetorud tagakaitsme ja koguja klambri
vahele. Paigaldage vahetükk (G) tagakaitsme
vastasküljele.
G
D
E
F
H
