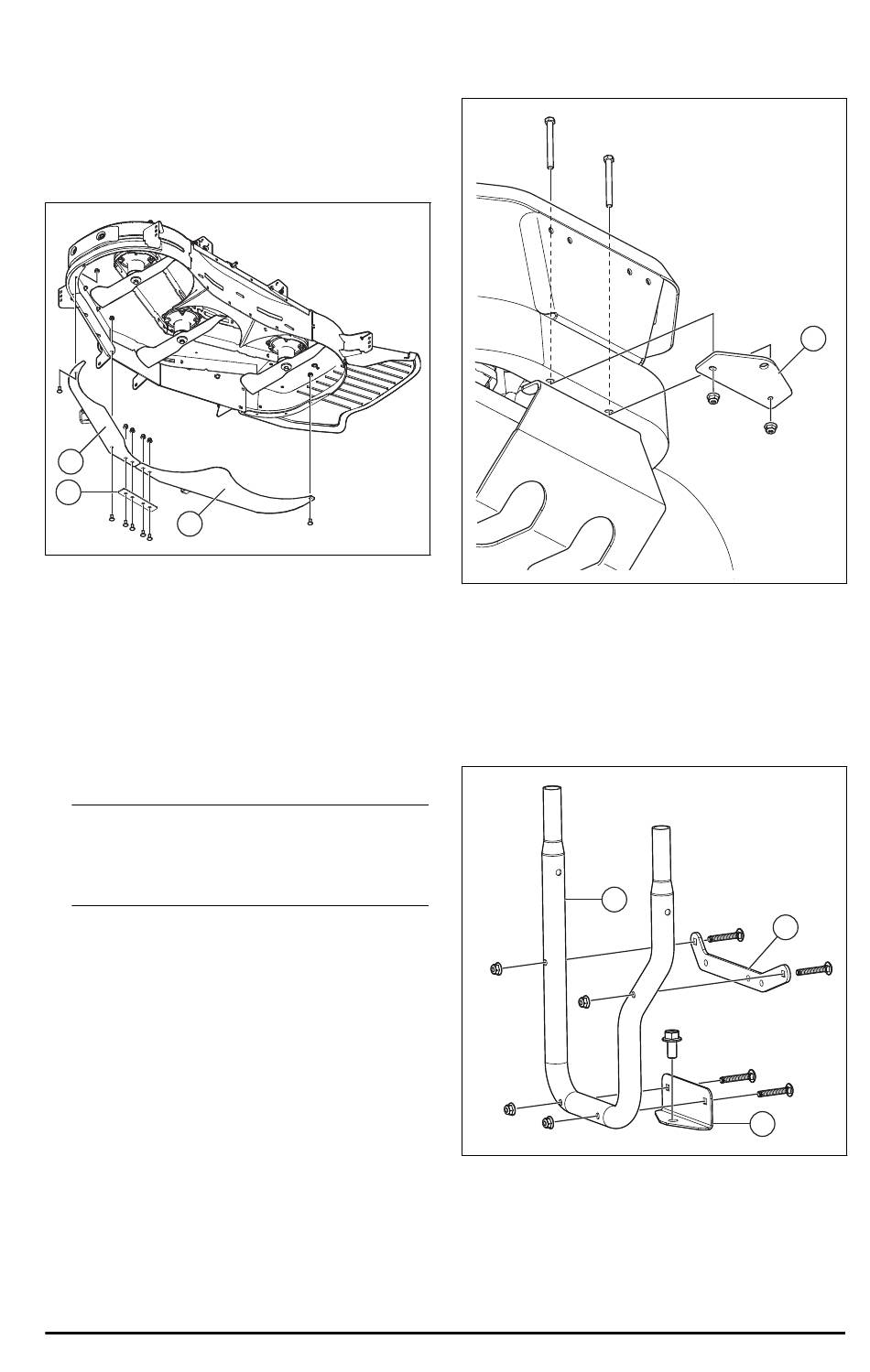

Instalación de los deflectores de
residuos
1. Instale la placas de montaje (B) en las placas
deflectoras de residuos izquierda (A) y derecha
(C) con los 4 pernos y tuercas autoblocantes
de 5/16"-18 x 3/4". No apriete por completo los
pernos y las tuercas autoblocantes.
A
B
C
2. Instale las placas deflectoras en el equipo de
corte con los 2 pernos de 5/16"-18 x1" y el perno
de 5/16"-18 x 3/4". No apriete los pernos por
completo.
3. Apriete todos los pernos y las tuercas
autoblocantes completamente.
Instalación de la placa de enganche
1. Si hay una protección del motor instalada en el
producto, quite los pernos de dicha protección
para retirarla.
Nota:
Los pernos de la protección del motor
también sujetan la placa protectora. Asegúrese
de que la placa protectora no se caiga al retirar
los pernos.
2651 - 002 - 04.04.2025
2. Retire los 2 pernos de 5/16"-18 x 4,5" y las
tuercas autoblocantes de la placa de enganche
(A).
3. Instale la placa de enganche con los 2 pernos y
tuercas autoblocantes y apriételos.
4. Si el producto tenía una protección del motor,
vuelva a instalarla.
Instalación del soporte del recogedor
1. Instale el perno embridado de cabeza hexagonal
de 1/2"-13 x 1" a través del soporte inferior (C).
A
2. Instale el soporte superior (B) y el soporte
inferior (C) en el soporte del recogedor (A) con
los 4 pernos de carro de 5/16"-16 x 2" y las
tuercas autoblocantes.
A
B
C
