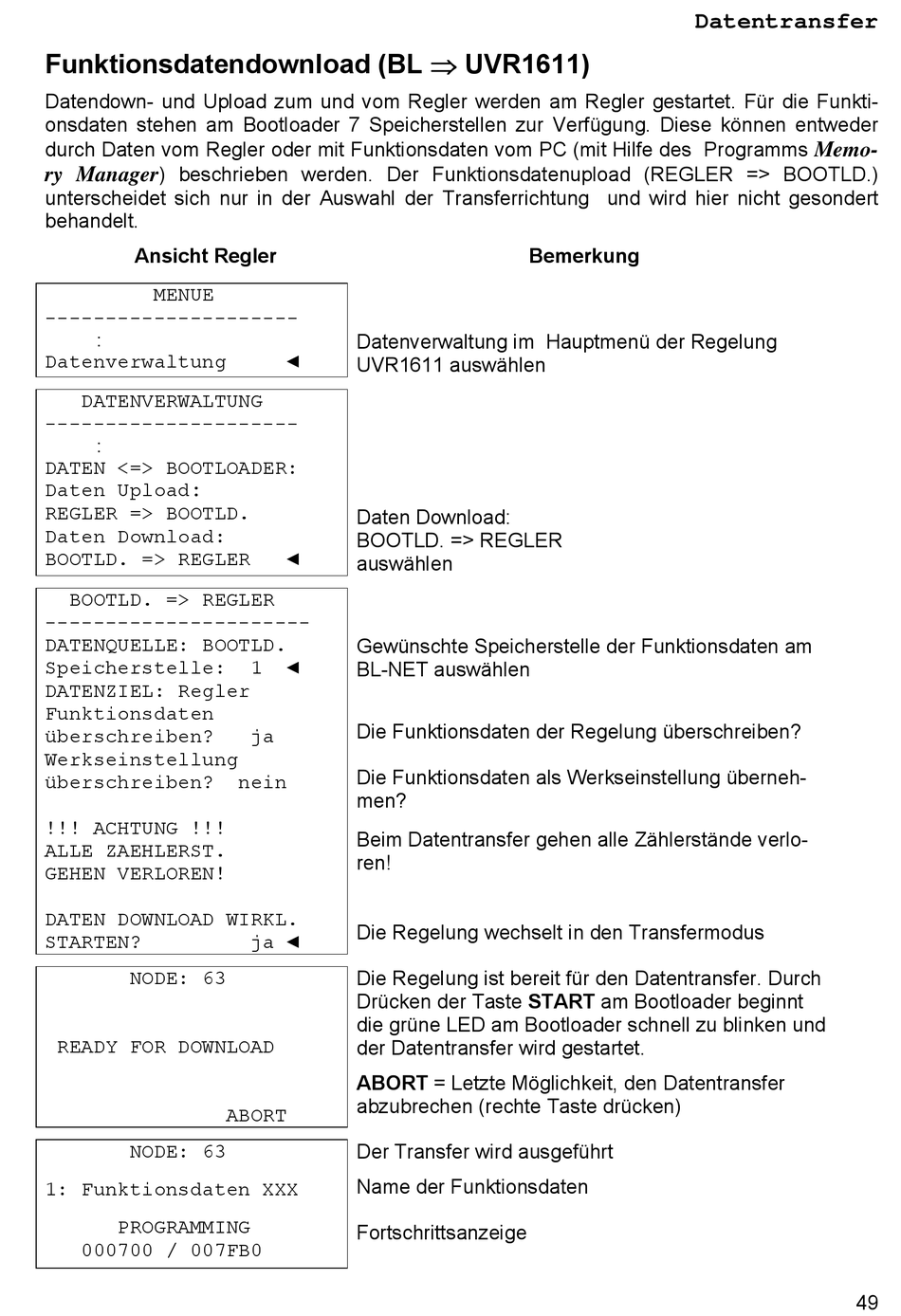

Funktionsdatendownload (BL UVR1611)
Datendown- und Upload zum und vom Regler werden am Regler gestartet. Für die Funkti-
onsdaten stehen am Bootloader 7 Speicherstellen zur Verfügung. Diese können entweder
durch Daten vom Regler oder mit Funktionsdaten vom PC (mit Hilfe des Programms
) beschrieben werden. Der Funktionsdatenupload (REGLER => BOOTLD.)
ry Manager
unterscheidet sich nur in der Auswahl der Transferrichtung und wird hier nicht gesondert
behandelt.
Ansicht Regler
MENUE
---------------------
:
Datenverwaltung
DATENVERWALTUNG
---------------------
:
DATEN <=> BOOTLOADER:
Daten Upload:
REGLER => BOOTLD.
Daten Download:
BOOTLD. => REGLER
BOOTLD. => REGLER
----------------------
DATENQUELLE: BOOTLD.
Speicherstelle:
DATENZIEL: Regler
Funktionsdaten
überschreiben?
Werkseinstellung
überschreiben?
!!! ACHTUNG !!!
ALLE ZAEHLERST.
GEHEN VERLOREN!
DATEN DOWNLOAD WIRKL.
STARTEN?
NODE: 63
READY FOR DOWNLOAD
NODE: 63
1: Funktionsdaten XXX
PROGRAMMING
000700 / 007FB0
Datenverwaltung im Hauptmenü der Regelung
◄
UVR1611 auswählen
Daten Download:
BOOTLD. => REGLER
◄
auswählen
Gewünschte Speicherstelle der Funktionsdaten am
1
◄
BL-NET auswählen
Die Funktionsdaten der Regelung überschreiben?
ja
Die Funktionsdaten als Werkseinstellung überneh-
nein
men?
Beim Datentransfer gehen alle Zählerstände verlo-
ren!
Die Regelung wechselt in den Transfermodus
ja ◄
Die Regelung ist bereit für den Datentransfer. Durch
Drücken der Taste START am Bootloader beginnt
die grüne LED am Bootloader schnell zu blinken und
der Datentransfer wird gestartet.
ABORT = Letzte Möglichkeit, den Datentransfer
abzubrechen (rechte Taste drücken)
ABORT
Der Transfer wird ausgeführt
Name der Funktionsdaten
Fortschrittsanzeige
Datentransfer
Bemerkung
Memo-
49
