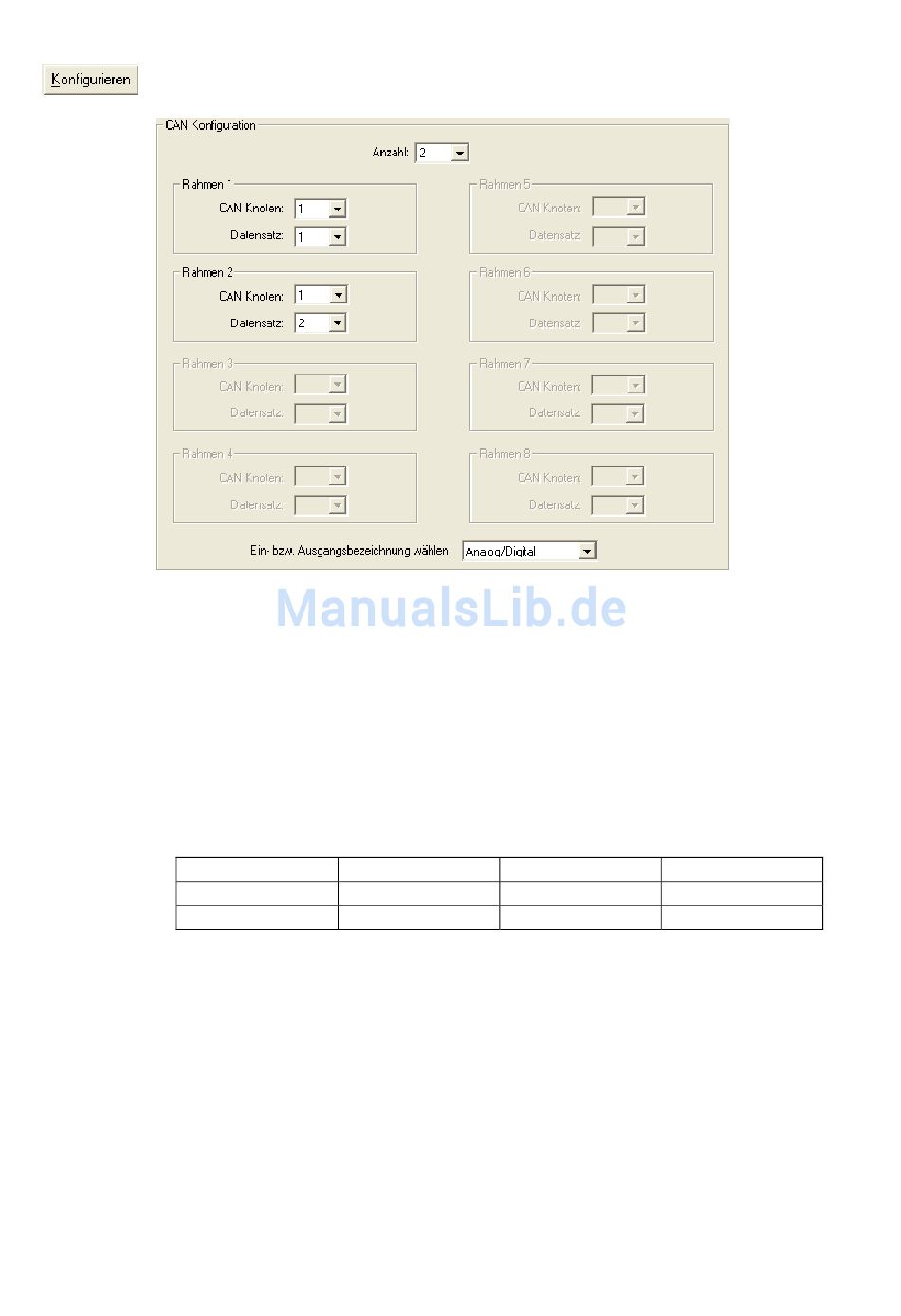

Konfigurieren der Datenrahmen ( CAN-Datenlogging)
Auswahl der Datenrahmen, die vom Bootloader aufgezeichnet werden sollen.
Anzahl:
Es können bis zu 8 Datenrahmen mehrerer UVR 1611 konfiguriert werden.
CAN Knoten: Angabe der Knotennummer des Reglers, dessen Daten aufgezeichnet werden
sollen.
Datensatz:
Jeder Regler kann max. 26 digitale und 32 analoge Werte ausgeben, die im
Menü „Netzwerk/Datenlogging" des UVR 1611 oder im Programm „TAPPS"
definiert werden. Ein Datensatz besteht aus max. 13 digitalen Werten, 16 ana-
logen Werten und 2 Wärmemengenzählern.
Daher werden die Daten auf 2 Datensätze aufgeteilt, wenn mehr als 16 analo-
ge oder 13 digitale Werte oder 2 Wärmemengenzähler pro Regler aufgezeich-
net werden sollen, oder wenn Werte mit Nummern des Datensatzes 2 einge-
geben werden:
Datensatz 1
Datensatz 2
Ein- bzw. Ausgangsbezeichnung wählen: Für die Bezeichnung der Ein- und Ausgänge im
Display stehen die Bezeichnungen „Analog/Digital" oder „Sensor/Ausgang"
zur Auswahl.
Digital
Analog
1 – 13
1 – 16
14 – 26
17 – 32
Winsol
WMZ
1 - 2
3 - 4
13
