Winsol
Grafik
Dieses Fenster stellt die aufgezeichneten Daten (LOG-Dateien) im Tagesverlauf dar.
Der Menüpunkt "Hilfe" zeigt eine Liste der verfügbaren Tastenbefehle: Man kann den Cursor
bewegen, die Grafik zoomen, die Autoskalierung, den Raster und den Cursor
ein/ausschalten, „Hilfe" einblenden, die Grafik drucken und Ausgangs- oder Sensorgraphen
ein/ausblenden.

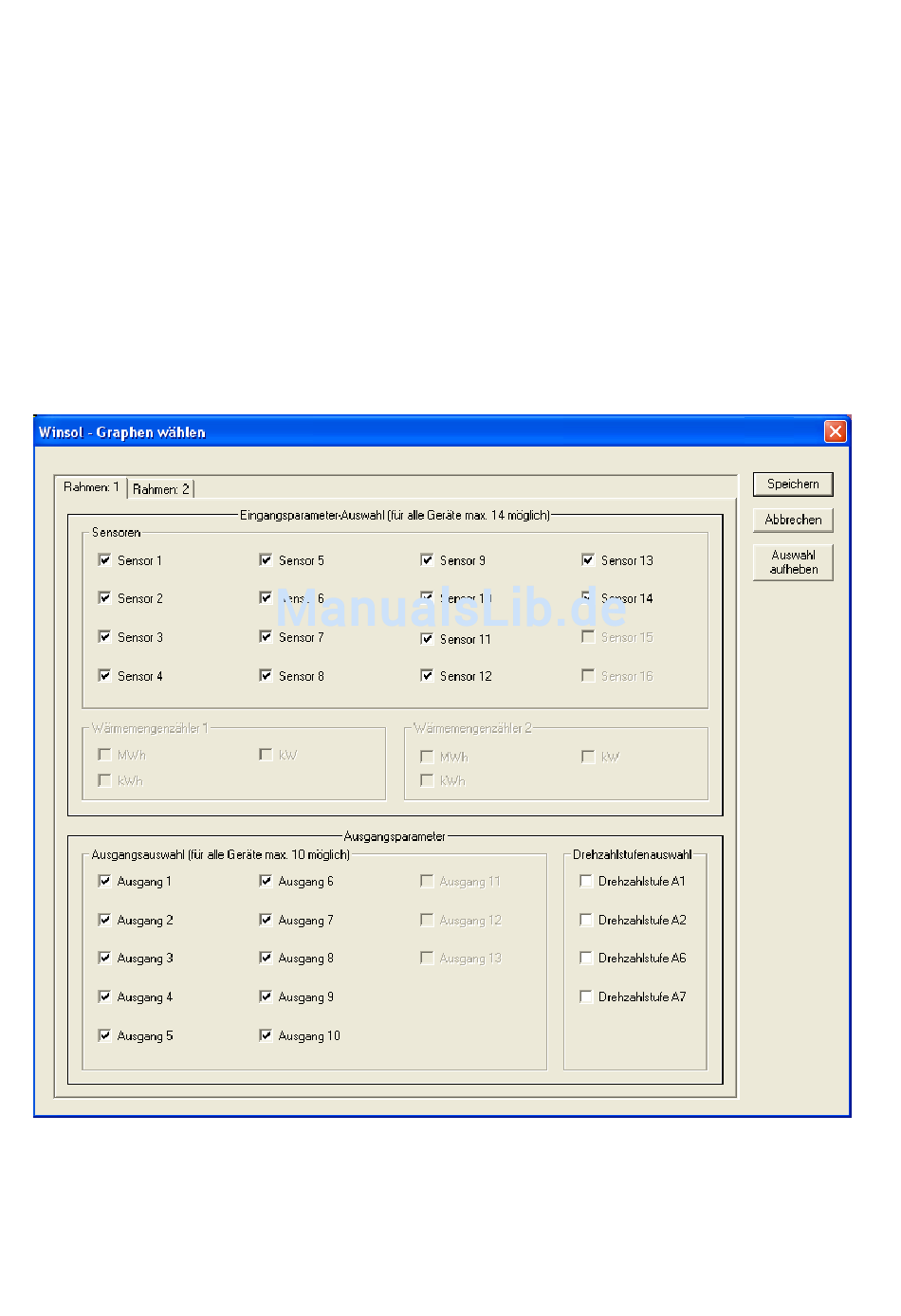

Im Menü "Graphen \ Graphen wählen..." können aus allen Geräten bzw. Datenrahmen jene
Parameter ausgewählt werden, die in der Grafik angezeigt werden sollen (max. 14 Eingangs-
und max. 10 Ausgangsparameter gleichzeitig). Wenn die Maximalanzahl erreicht ist, besteht
keine Möglichkeit mehr, weitere Parameter auszuwählen. Mit dieser Möglichkeit kann man
die Grafik auf wenige, gewünschte Parameter reduzieren und damit übersichtlicher gestalten.
Mit „Auswahl aufheben" wird die gesamte Auswahl gelöscht.
20
