Winsol

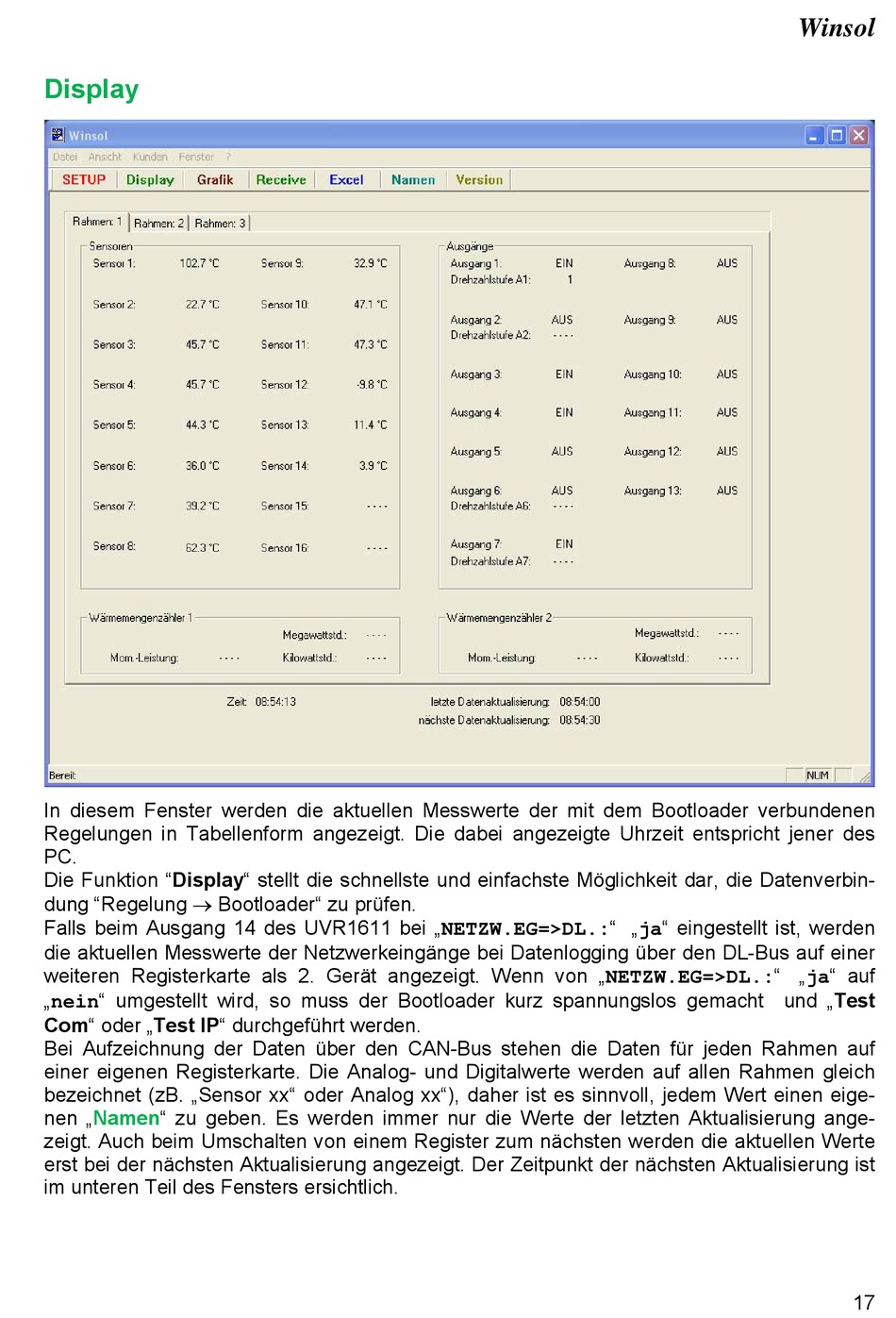

Display
In diesem Fenster werden die aktuellen Messwerte der mit dem Bootloader verbundenen
Regelungen in Tabellenform angezeigt. Die dabei angezeigte Uhrzeit entspricht jener des
PC.
Die Funktion "Display" stellt die schnellste und einfachste Möglichkeit dar, die Datenverbin-
dung "Regelung Bootloader" zu prüfen.
Falls beim Ausgang 14 des UVR1611 bei „NETZW.EG=>DL.:" „ja" eingestellt ist, werden
die aktuellen Messwerte der Netzwerkeingänge bei Datenlogging über den DL-Bus auf einer
weiteren Registerkarte als 2. Gerät angezeigt. Wenn von „NETZW.EG=>DL.:" „ja" auf
„nein" umgestellt wird, so muss der Bootloader kurz spannungslos gemacht und „Test
Com" oder „Test IP" durchgeführt werden.
Bei Aufzeichnung der Daten über den CAN-Bus stehen die Daten für jeden Rahmen auf
einer eigenen Registerkarte. Die Analog- und Digitalwerte werden auf allen Rahmen gleich
bezeichnet (zB. „Sensor xx" oder Analog xx"), daher ist es sinnvoll, jedem Wert einen eige-
nen „Namen" zu geben. Es werden immer nur die Werte der letzten Aktualisierung ange-
zeigt. Auch beim Umschalten von einem Register zum nächsten werden die aktuellen Werte
erst bei der nächsten Aktualisierung angezeigt. Der Zeitpunkt der nächsten Aktualisierung ist
im unteren Teil des Fensters ersichtlich.
17
