Einbinden des BL-NET in ein LAN- Netzwerk
In Firmennetzwerken mit Administrator muss die IP-Adresse vom Administrator angefordert
werden. Die folgende Anleitung ist für private Heimnetzwerke gedacht.
Vor dem Einbinden eines BL-NET in ein LAN-Netzwerk muss dieser zuerst über die USB-
Schnittstelle entsprechend konfiguriert werden:
1. Entweder das Programm
sein.
2. Den Bootloader über USB mit dem PC verbinden. Ist der benötigte USB- Treiber am
PC noch nicht installiert, muss dies nun geschehen (siehe Kapitel „USB- Treiber In-
stallation").
3. Der Bootloader muss für das Konfigurieren über CAN-Bus, DL oder durch eine einge-
legte Batterie mit Spannung versorgt werden.
4. Eines der oben erwähnten Programme starten und im Setup- Bereich auf „TEST
COM" klicken. Das Programm sucht an den (virtuellen) COM- Schnittstellen (COM 1
bis COM 6) nach dem Bootloader.
5. Wurde ein BL-NET gefunden, kann die Schnittstelle mittels „ÜBERNEHMEN" automa-
tisch in das Setup übernommen und die Einstellungen mit „SPEICHERN" gesichert
werden. Findet die Software keinen BL-NET, so fehlt dem Gerät entweder die Span-
nungsversorgung (siehe 3.), oder ein anderes USB- Gerät verhindert mit seiner Soft-
ware die Erkennung. In diesem Fall muss während der Einbindung die Software des
betreffenden Gerätes geschlossen werden.
6. In Windows unter Start → Ausführen mit „cmd" die Eingabeaufforderung starten.

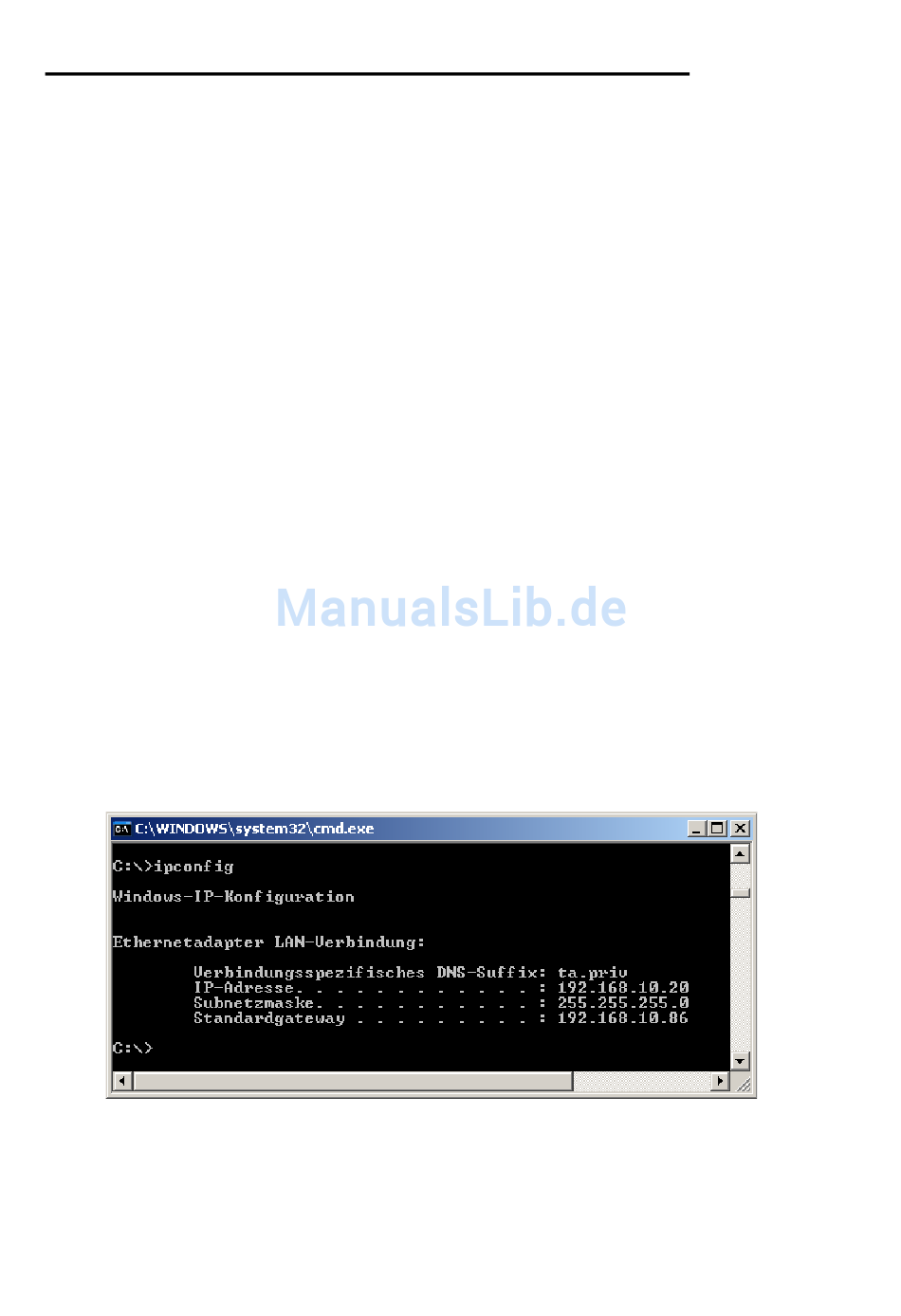

7. Mit dem Befehl „ipconfig" werden die Netzwerkeinstellungen des PC ermittelt:
Die IP- Adresse 192.168.10.20 des PC und die Subnetzmaske 255.255.255.0 des
LAN-Netzwerks notieren.
Aus der Subnetzmaske und der IP- Adresse des PC ist ersichtlich, dass alle IP-
Adressen in diesem Netzwerk mit 192.168.10.xxx beginnen müssen.
und/oder
Winsol
Memory Manager
BL-NET im Netzwerk
müssen am PC installiert
35
