Datentransfer

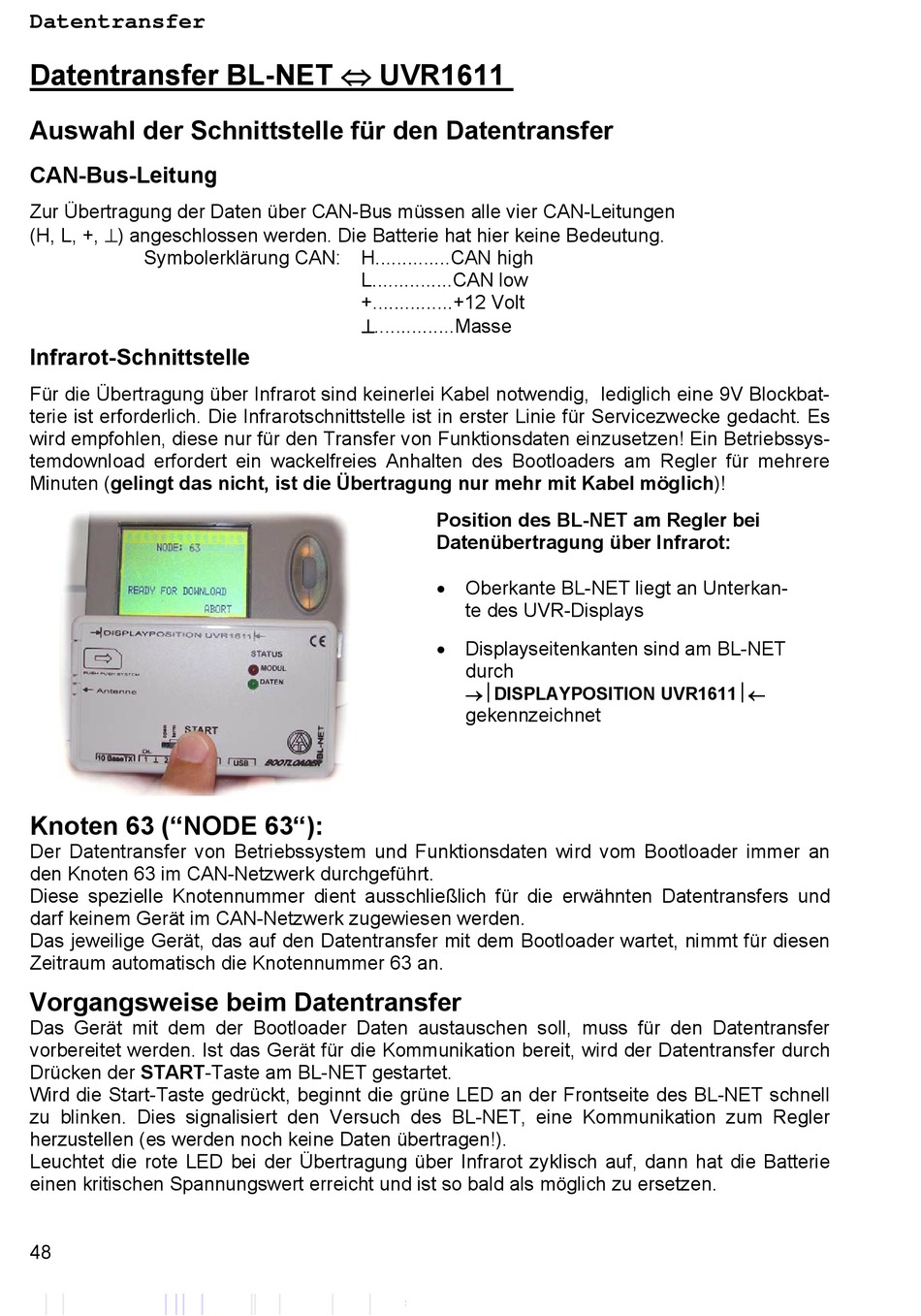

Datentransfer BL-NET  UVR1611
Auswahl der Schnittstelle für den Datentransfer

CAN-Bus-Leitung

Zur Übertragung der Daten über CAN-Bus müssen alle vier CAN-Leitungen
(H, L, +, ) angeschlossen werden. Die Batterie hat hier keine Bedeutung.
Symbolerklärung CAN: H..............CAN high

Infrarot-Schnittstelle

Für die Übertragung über Infrarot sind keinerlei Kabel notwendig, lediglich eine 9V Blockbat-
terie ist erforderlich. Die Infrarotschnittstelle ist in erster Linie für Servicezwecke gedacht. Es
wird empfohlen, diese nur für den Transfer von Funktionsdaten einzusetzen! Ein Betriebssys-
temdownload erfordert ein wackelfreies Anhalten des Bootloaders am Regler für mehrere
Minuten (gelingt das nicht, ist die Übertragung nur mehr mit Kabel möglich)!

Knoten 63 ("NODE 63"):

Der Datentransfer von Betriebssystem und Funktionsdaten wird vom Bootloader immer an
den Knoten 63 im CAN-Netzwerk durchgeführt.
Diese spezielle Knotennummer dient ausschließlich für die erwähnten Datentransfers und
darf keinem Gerät im CAN-Netzwerk zugewiesen werden.
Das jeweilige Gerät, das auf den Datentransfer mit dem Bootloader wartet, nimmt für diesen
Zeitraum automatisch die Knotennummer 63 an.

Vorgangsweise beim Datentransfer

Das Gerät mit dem der Bootloader Daten austauschen soll, muss für den Datentransfer
vorbereitet werden. Ist das Gerät für die Kommunikation bereit, wird der Datentransfer durch
Drücken der START-Taste am BL-NET gestartet.
Wird die Start-Taste gedrückt, beginnt die grüne LED an der Frontseite des BL-NET schnell
zu blinken. Dies signalisiert den Versuch des BL-NET, eine Kommunikation zum Regler
herzustellen (es werden noch keine Daten übertragen!).
Leuchtet die rote LED bei der Übertragung über Infrarot zyklisch auf, dann hat die Batterie
einen kritischen Spannungswert erreicht und ist so bald als möglich zu ersetzen.
48
L...............CAN low
+...............+12 Volt
...............Masse
Position des BL-NET am Regler bei
Datenübertragung über Infrarot:
 Oberkante BL-NET liegt an Unterkan-
te des UVR-Displays
 Displayseitenkanten sind am BL-NET
durch
DISPLAYPOSITION UVR1611
gekennzeichnet
