Section 4 MISE À NIVEAU DE VOTRE ORDINATEUR PORTABLE
Note :
Remarquez les
encoches sur le
module DIMM. Elles
doivent
correspondre aux
emplacements
prévus sur le
support.
Vous venez de terminer la mise à niveau de la mémoire.
9. Retirez le module DIMM de l'emplacement mémoire.
Mettez le module en réserve pour une utilisation
ultérieure possible.

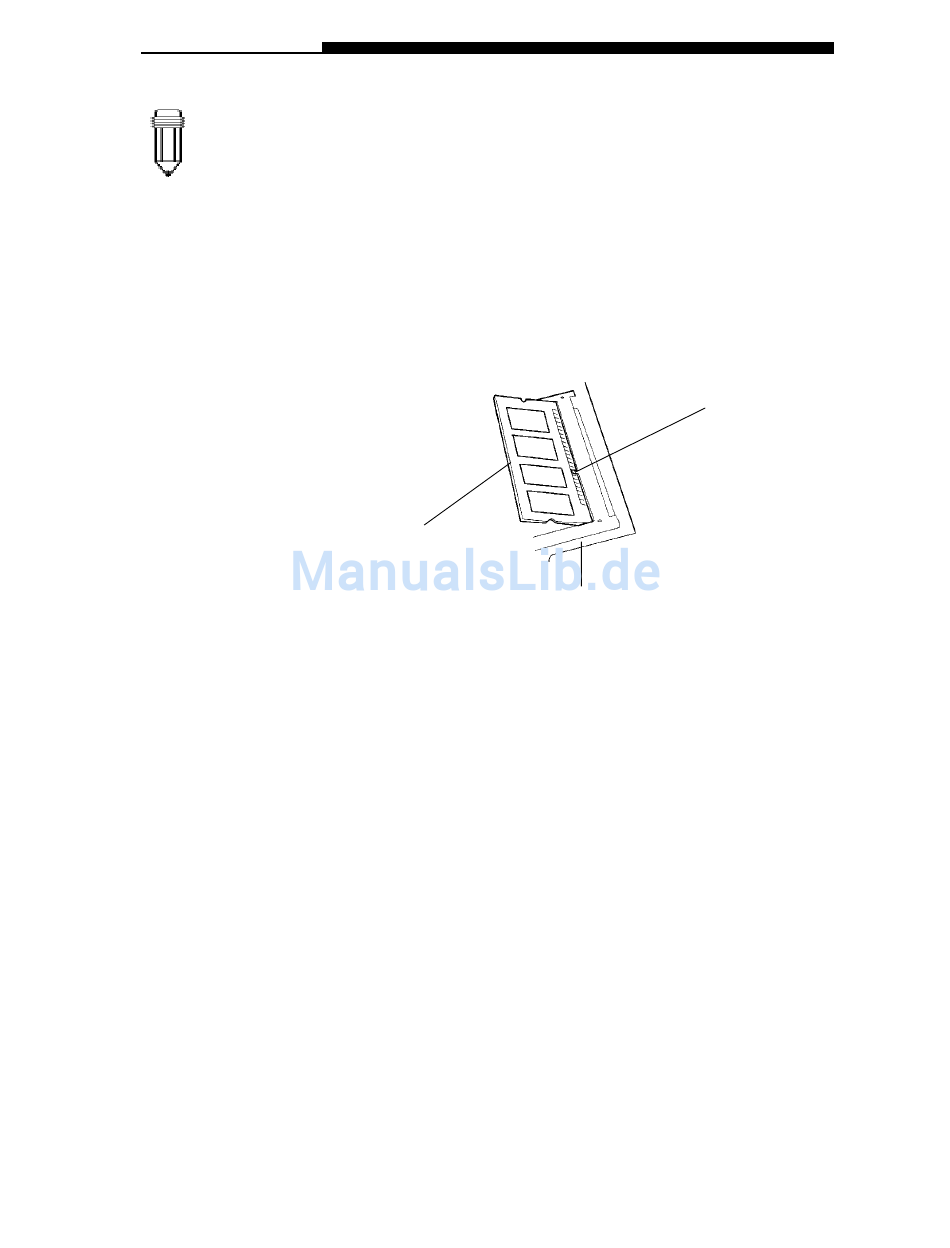

10. Installez le module DIMM dans le support. Le module
DIMM ne rentrera que dans une direction. Glissez le
module DIMM à un angle d'environ 30° dans
l'emplacement mémoire vide puis appuyez fermement de
sorte que le bord de contact rentre complètement dans
le support.
Module DIMM
Emplacement mémoire
11. Faites tourner le module DIMM jusqu'à ce que les ergots
des deux côtés du support se remettent en place. A ce
moment-là, vous entendrez un clic.
12. Remettez le clavier dans sa position d'origine face vers le
haut. Faites attention au connecteur PCB flexible relié au
clavier. Le clavier devrait maintenant être maintenu en
place par les loquets à ressort.
Encoche
Figure 4-6
4-9
