Hinweis:
Beachten Sie die
Kerben am DIMM.
Diese Kerben
sollten genau in
den Stecker
passen.
Abschnitt 4 AUFRÜSTEN IHRES NOTEBOOKS
9. Ziehen Sie das DIMM-Modul aus dem
Speicher-Steckplatz heraus. Heben Sie sich das
DIMM für eine weitere Verwendung auf alle Fälle
auf.
10. Installieren Sie das DIMM-Modul in den
Speicher-Steckplatz. Das DIMM passt nur in einer
Position hinein. Schieben Sie das DIMM in einem
Winkel von circa 30 Grad in den leeren
Speicher-Steckplatz. Drücken Sie es dann fest, so
dass sich die Kontaktkante in den Steckplatz
schiebt.
DIMM-Modul
11. Schwenken Sie das DIMM, bis die beiden
Verriegelungen des Steckplatzes einrasten. Sie
werden das Klicken spüren.
12. Setzen Sie die Tastatur wieder in ihre
ursprüngliche aufrechte Position. Passen Sie auf,
dass das flexible PCB an die Tastatur
angeschlossen ist. Die Tastatur sollte nun wieder
durch die Verriegelungen versperrt sein.
Sie haben nun die Speicheraufrüstung abgeschlossen.

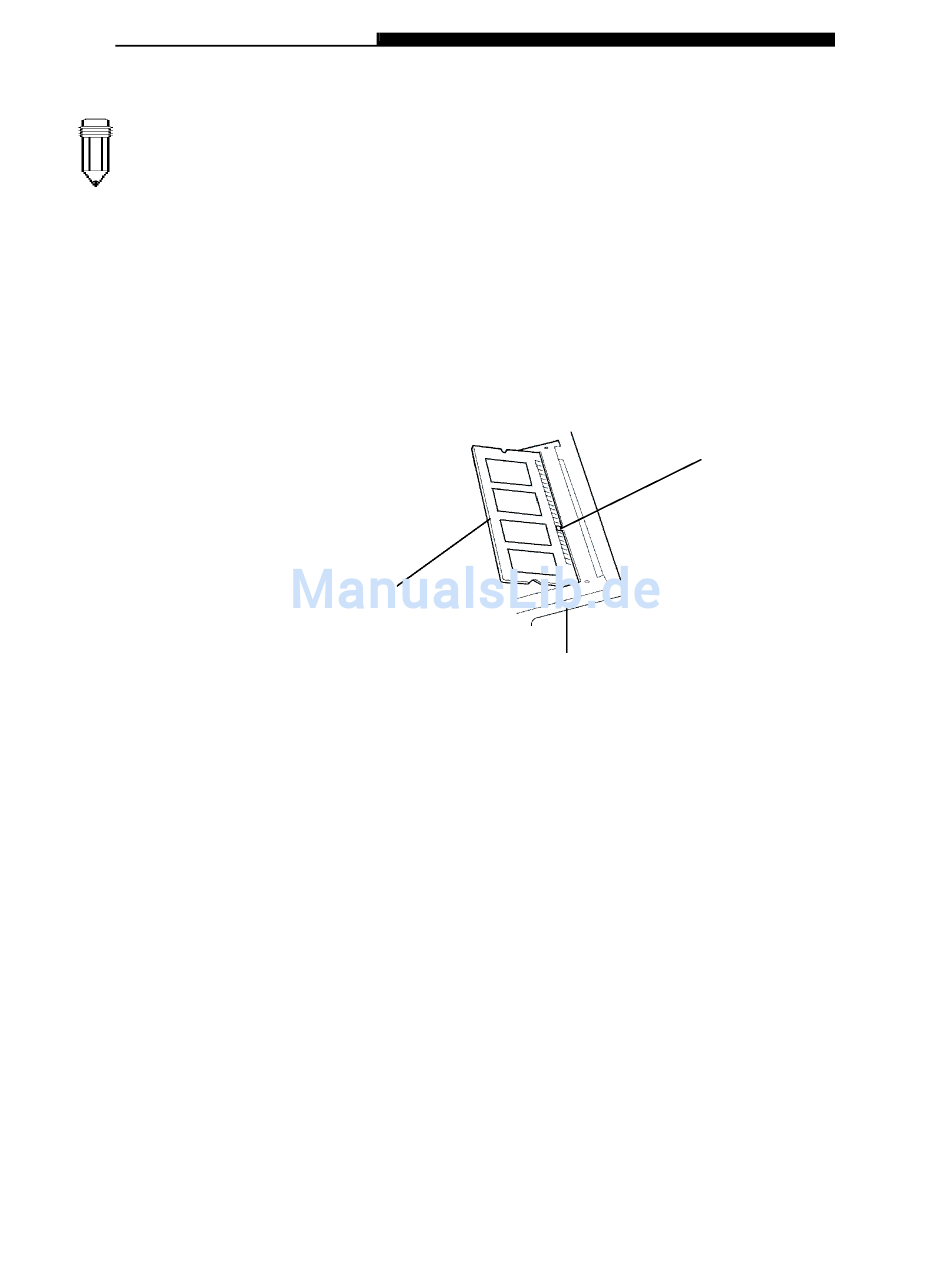

Abbildung 4-6
Speicher-Steckplatz
Kerbe
4-9
