GEBRUIKERSHANDBOEK

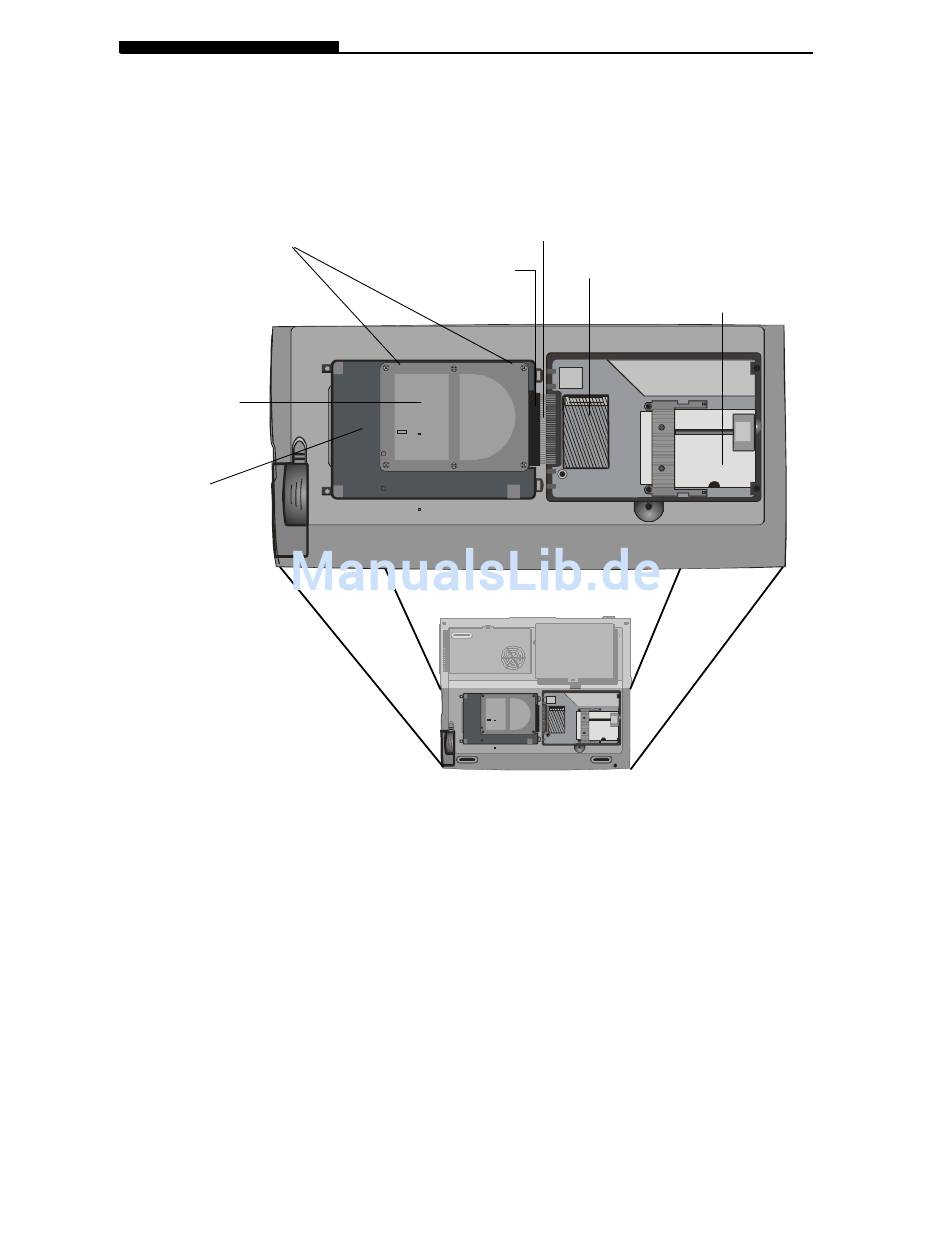

Schroeven F en G
(aan de kant van het
klapstuk)
Harde schijf
Klapstuk
van de
harde schijf
4-4
8. Til het klapstuk van de harde schijf op, tot een hoek van
ongeveer 30 graden. and pull it up as the following
illustration.
Flexibel PCB
Aansluiting A
van de harde
schijf
Afbeelding 4-1
9. Let op de oriëntatie van de aansluiting A van de harde
schijf en verwijider hem zorgvuldig. (Zie afbeelding <4-2>
op de volgende pagina)
10. Localiseer de 2 resterende schroeven F en G (die het
klapstuk en de harde schijf vasthouden) en verwijder ze.
11. Verwijder nu het klapstuk en de harde schijf. U ziet dat
het groene PC bord van de harde schijf naar beneden
gericht is.
12. Nu kunt u de nieuwe harde schijf op het klapstuk
plaatsen en vervolgens de schroeven B, C, F en G terug
vastschroeven.
Modem module
PCMCIA kaart
