MANUEL DE L'UTILISATEUR

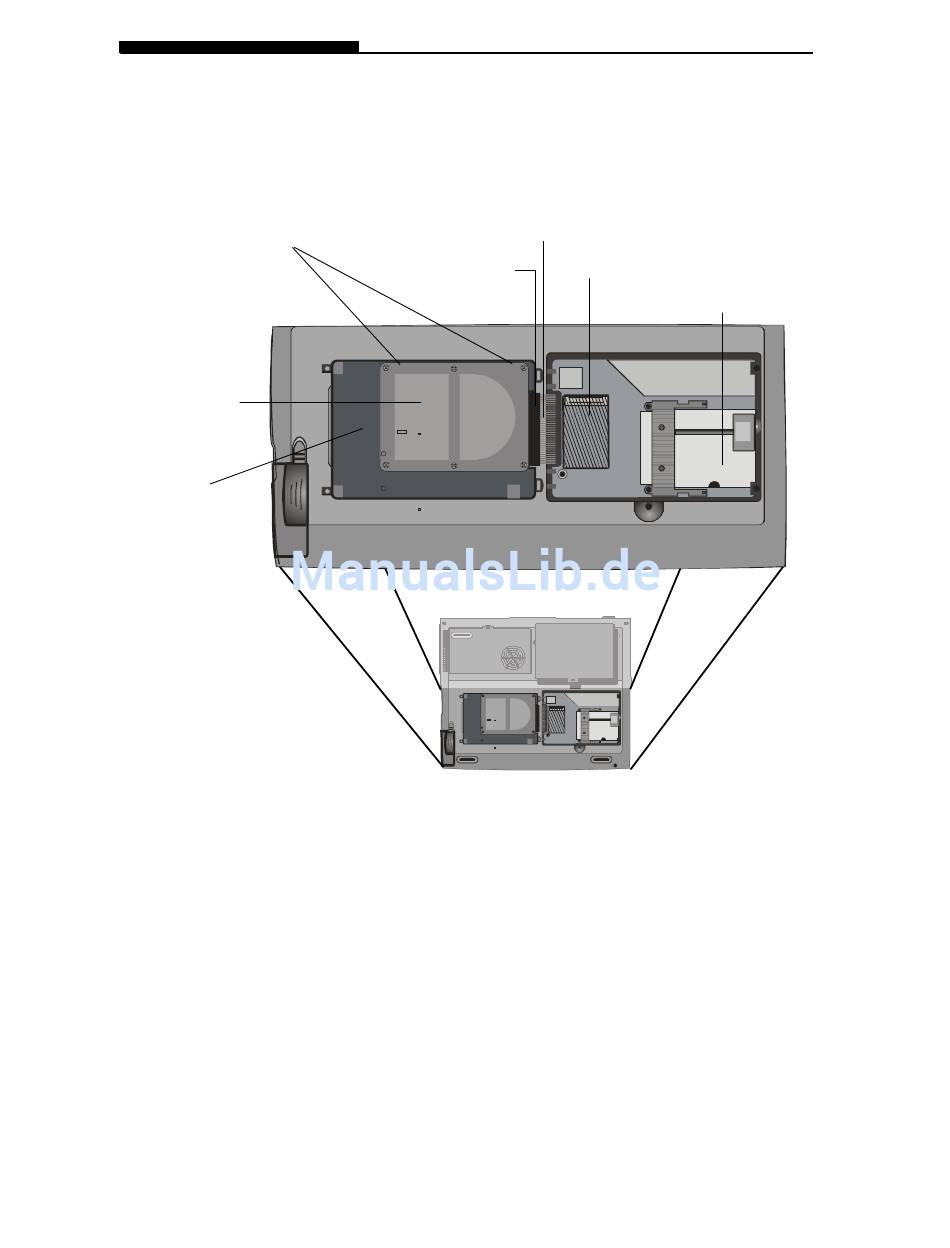

Vis de fixation F, G
(sur le côté du plateau
métallique)
Module
disque dur
Plateau
métallique
du disque
dur
4-4
9. Soulevez le plateau métallique du disque dur jusqu'à un
angle d'environ 30° et retirez-le comme indiqué sur la
figure suivante.
PCB Flexible
Connecteur
A du module
disque dur
Figure 4-1
10. Notez l'orientation du connecteur A du module disque dur
et retirez-le délicatement du disque dur. (Reportez-vous à
la figure 4-2 page suivante)
11. Cherchez et enlevez les deux dernières vis de fixation, F
et G, qui fixent le plateau métallique sur le disque dur.
12. Retirez le plateau métallique du module disque dur.
Notez que la plaque verte de circuits imprimés du disque
dur est tournée vers le bas.
13. Vous pouvez placer le nouveau disque dur sur le plateau
et remettre les vis de fixation B, C, F et G.
Module Modem
Carte PCMCIA insérée
