MANUEL DE L'UTILISATEUR

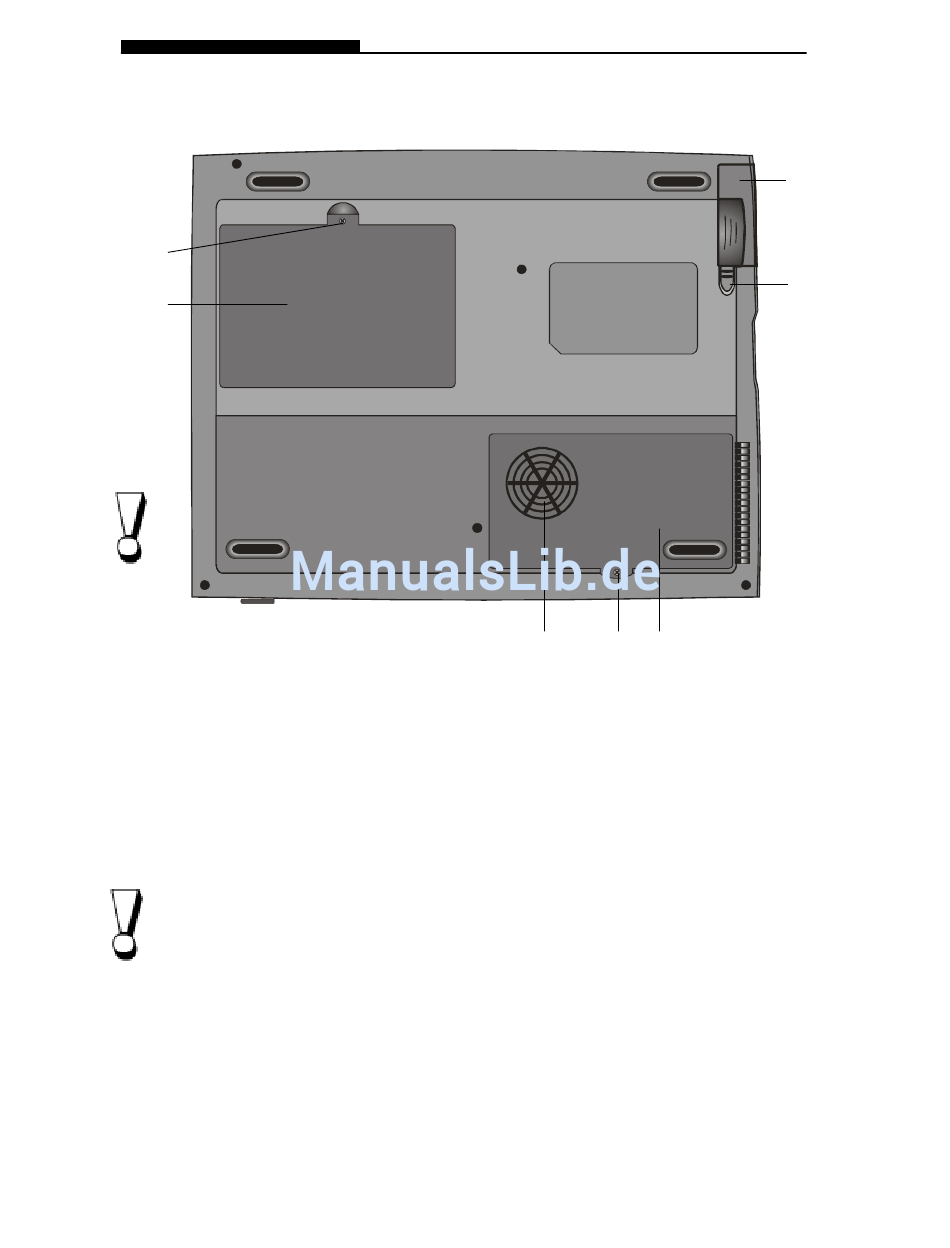

Vue de dessous

1
2
Attention :
N'ouvrez pas le
couvercle du radiateur/
ventilateur du
processeur et ne
bloquez pas ce
passage d'air
complètement. Sinon il
peut en résulter un
endommagement
électrique permanent
de votre système ou
des problèmes
thermiques qui ne sont
pas couverts pas la
garantie du fabricant.
Attention :
Lors de la mise à
niveau de votre
processeur, faites
attention au radiateur/
ventilateur. L'axe du
radiateur peut être
tordu par une forte
pression. Ceci n'est
pas couvert par la
garantie du fabricant.
1-10
1. Vis de fixation
La vis de fixation maintient le couvercle du compartiment du
disque dur en place, le protégeant de la poussière et de la
saleté.
2. Compartiment du disque dur
C'est là que se trouve le disque dur. Le disque dur stocke
toutes les données du système. Grâce à une conception
flexible, le disque dur peut être mis à niveau avec un disque
de plus grande capacité. (Voir la Section 4 pour des instruc-
tions sur la mise à niveau du disque dur.)
3. Couvercle du compartiment du radiateur/ventilateur
du processeur
Le compartiment du radiateur/ventilateur du processeur est
l'endroit d'où l'air est aspiré dans l'ordinateur portable pour la
régulation thermique interne. Ne bloquez pas complètement le
passage de l'air. Ne retirez pas ce couvercle. Il n'y a à l'intérieur
aucune pièce qui puisse être réparée par l'utilisateur.
4. Vis de fixation
La vis de fixation maintient le couvercle du compartiment du
radiateur/ventilateur du processeur en place, le protégeant
de la poussière et de la saleté.
3 4 5
7
6
