Section 4 MISE À NIVEAU DE VOTRE ORDINATEUR PORTABLE

Expansion du disque dur

Pour retirer le disque dur, faites comme suit :
1. Eteignez l'ordinateur. Débranchez le cordon
d'alimentation secteur et tous les câbles et périphériques
reliés à l'ordinateur.
2. Placez votre main un moment sur un gros objet
métallique pour décharger l'électricité statique.
3. Recherchez le module disque dur sur la face inférieure
de l'ordinateur portable.
4. Retirez le couvercle de la baie du disque dur retenu par
la vis de fixation A.

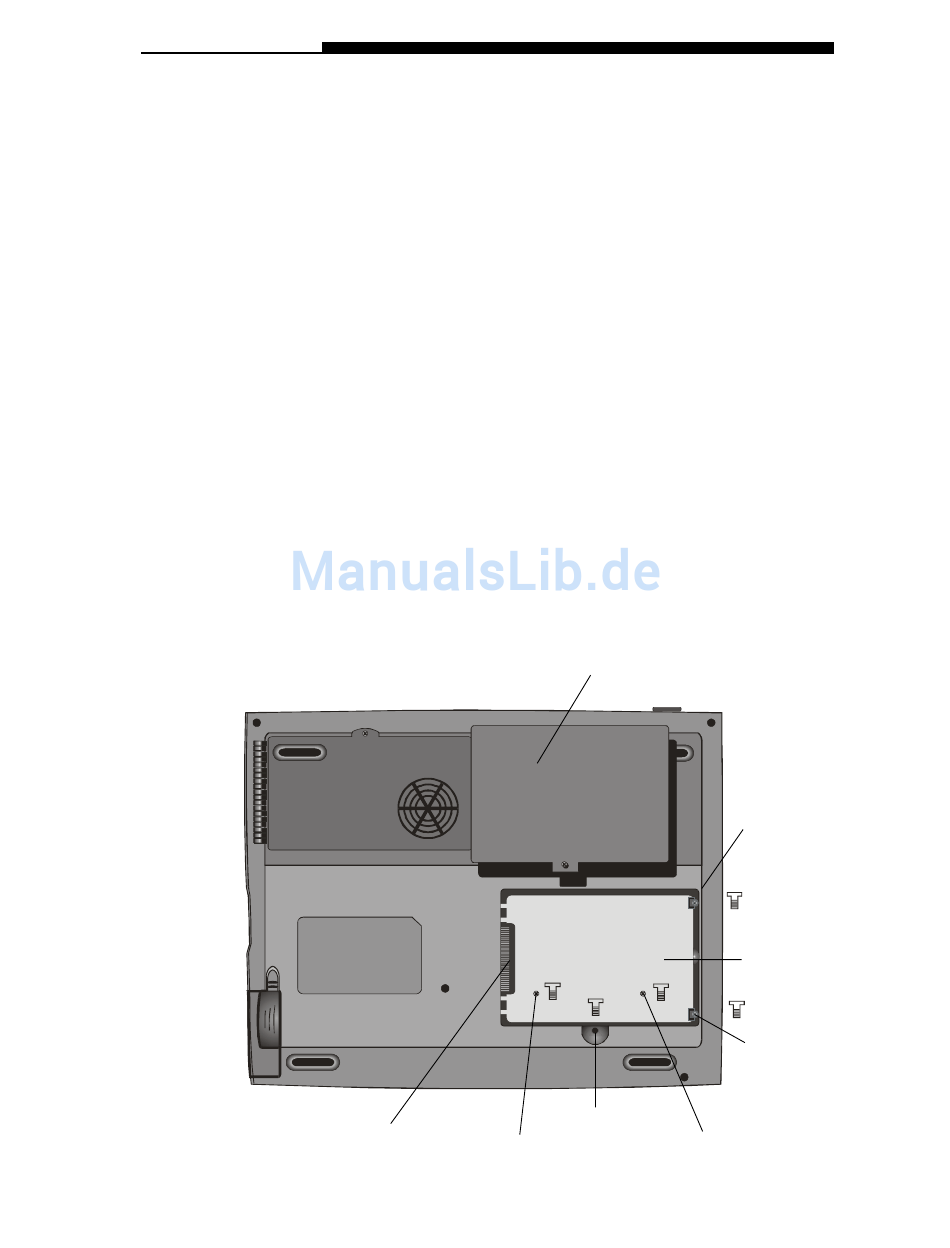

5. Retirez le couvercle de la baie du disque dur comme
indiqué sur le schéma.
6. Maintenant, le module du disque dur protégé par un
plateau métallique et les vis de fixation B et C sont
visibles.
7. Retirez les deux vis de fixation B et C qui maintiennent le
plateau métallique du disque dur et le module du disque dur.
8. Retirez les deux vis de fixation D et E qui maintiennent le
plateau métallique sur l'unité.
connecteur
du module
disque dur
Couvercle de la baie
Vis de fixation A
Vis de fixation B
du disque dur
Vis de
fixation E
Plateau
métallique
Vis de
fixation D
Vis de fixation C
4-3
