Abschnitt 4 AUFRÜSTEN IHRES NOTEBOOKS

Erweiterung des Festplattenlaufwerks

Um das Festplattenlaufwerk auszutauschen, machen
Sie folgendes:
1. Schalten Sie den Computer AUS. Entfernen Sie
das Netzkabel und alle anderen Kabel/Geräte vom
Notebook.
2. Legen Sie Ihre Hand auf einen großen
Metallgegenstand, um statische Elektrizität
abzuleiten.
3. Lokalisieren Sie das Festplattenlaufwerks-Modul
an der Unterseite des Notebooks.
4. Entfernen Sie die Befestigungsschrauben -A, die
die Festplattenlaufwerks-Gehäuseabdeckung
sichern.
5. Entfernen Sie das Festplattenlaufwerksgehäuse,
wie in der Abbildung gezeigt
6. Entfernen Sie nun die Metallabdeckung, die das
Festplattenlaufwerksgehäuse sichert um zu den
Befestigungsschrauben B und C zu gelangen.
7. Lösen der zwei Befestigungsschrauben B und C,
die das Gehäuse und die Laufwerkseinheit sichern.
8. Heben Sie die Laufwerksabdeckung bis zu einem
Winkel von ca. 30 Grad und ziehen Sie sie heraus,
wie in der Abbildung gezeigt.

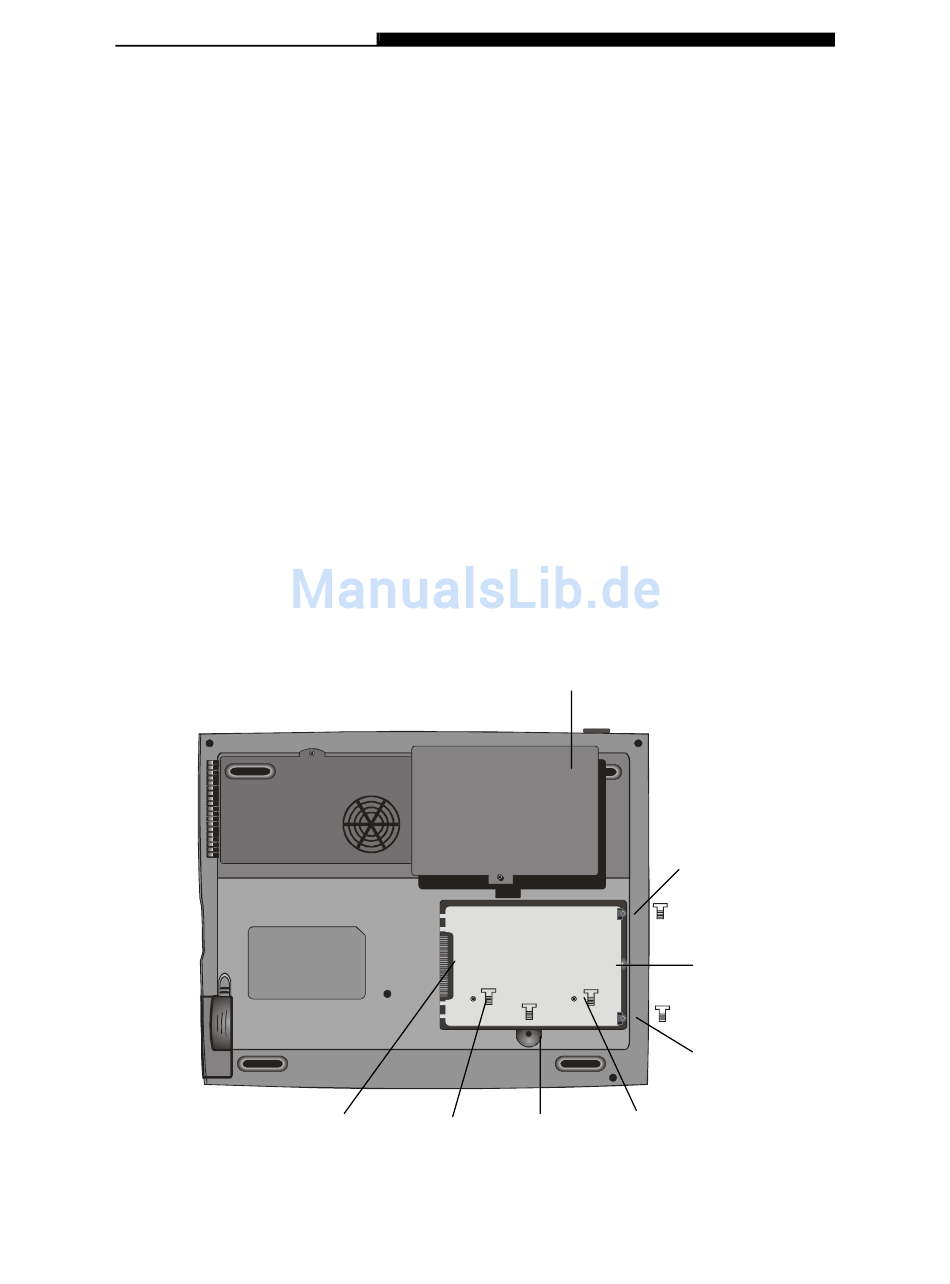

Festplattenlaufwerk
Befestigungs-
-Stecker
schrauben-B
Festplattenlaufwerksgehäuse
Befestigungs-
Befestigungs-s
schrauben-A
chrauben-C
Befestigungs-
schrauben-E
Metallabdeckung
Befestigungs-
schrauben-D
4-3
