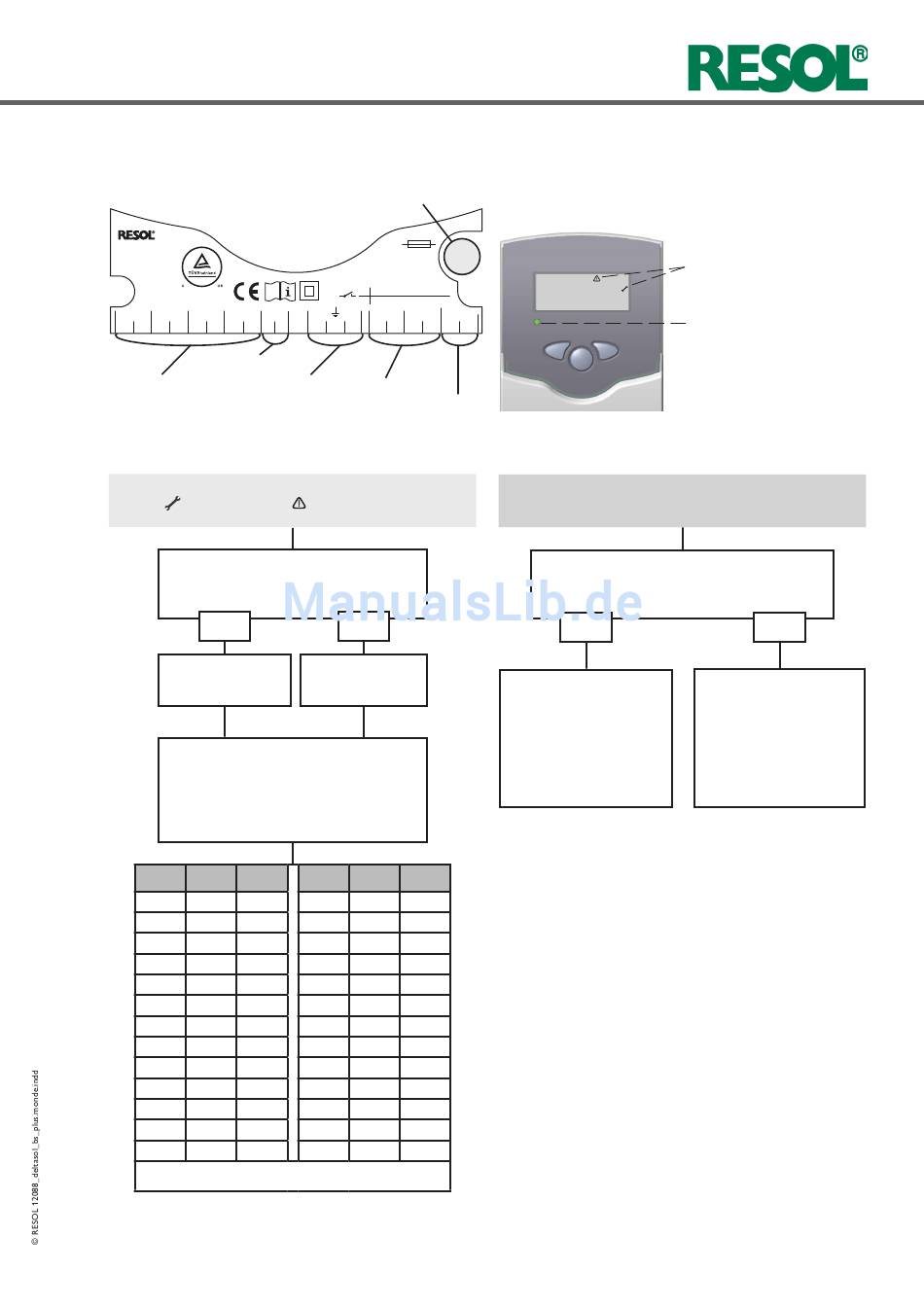

5. Fehlersuche
DE-45527 Hattingen
DeltaSol BS Plus V2
Made in Germany
Temp. Sensor Pt1000
S1
S2
S3
S4
VBus
1
2
3
4
5
6
7
8
9 10
VBus
®
Sensorklemmen
Erdungsklemmen
Betriebskontroll-LED blinkt rot. Im Display erscheint das
Symbol
und das Symbol
Sensordefekt. In entsprechendem Sensor-
Anzeigekanal wird anstatt einer Tempera-
tur ein Fehlercode angezeigt.
888.8
Leitungsbruch. Lei-
tung prüfen.
Abgeklemmte Pt1000-Temperatur sen-
soren können mit einem Widerstands-
Messgerät überprüft werden und haben
bei den entsprechenden Temperaturen die
untenstehenden Wider standswerte.
°C
°F
Ω
-10
14
961
-5
23
980
0
32
1000
5
41
1019
10
50
1039
15
59
1058
20
68
1078
25
77
1097
30
86
1117
35
95
1136
40
104
1155
45
113
1175
50
122
1194
Widerstandswerde der Pt1000-Sensoren
Sicherung
T4A
100 ... 240 V~
50-60 Hz
CU 72091163 01
IP 20
R1
1 (1) A (
100 ... 240) V~
1
(1) A (100 ... 240) V~
R2
N
R2
N
R1
N
L
12
13
14
15
16
17
18
19
20
Verbraucherklemmen
Netzklemmen
blinkt.
- 88.8
Kurzschluss. Lei-
tung prüfen.
°C
°F
Ω
55
131
1213
60
140
1232
65
149
1252
70
158
1271
75
167
1290
80
176
1309
85
185
1328
90
194
1347
95
203
1366
100
212
1385
105
221
1404
110
230
1423
115
239
1442
Tritt ein Störfall ein, wird über die Symbole im Display ein
Fehlercode angezeigt:
Betriebskontroll-LED ist dauerhaft erloschen.
Bei erloschener Betriebskontroll-LED die
Stromversorgung des Reglers kontrollieren. Ist
diese unterbrochen?
nein
Die Topfsicherung des
Reglers ist evtl. defekt.
Diese wird nach Abnahme
der Blende zugänglich und
kann durch die beiliegende
Ersatz siche rung ausge-
tauscht werden.
Warnsymbole
Betriebskontroll-LED
ja
Ursache überprüfen und
Stromversorgung wieder-
herstellen.
