Installation; Montage; Elektrischer Anschluss - Resol DeltaSol BS Plus Handbuch

BS Plus
D e lt a S o l
®

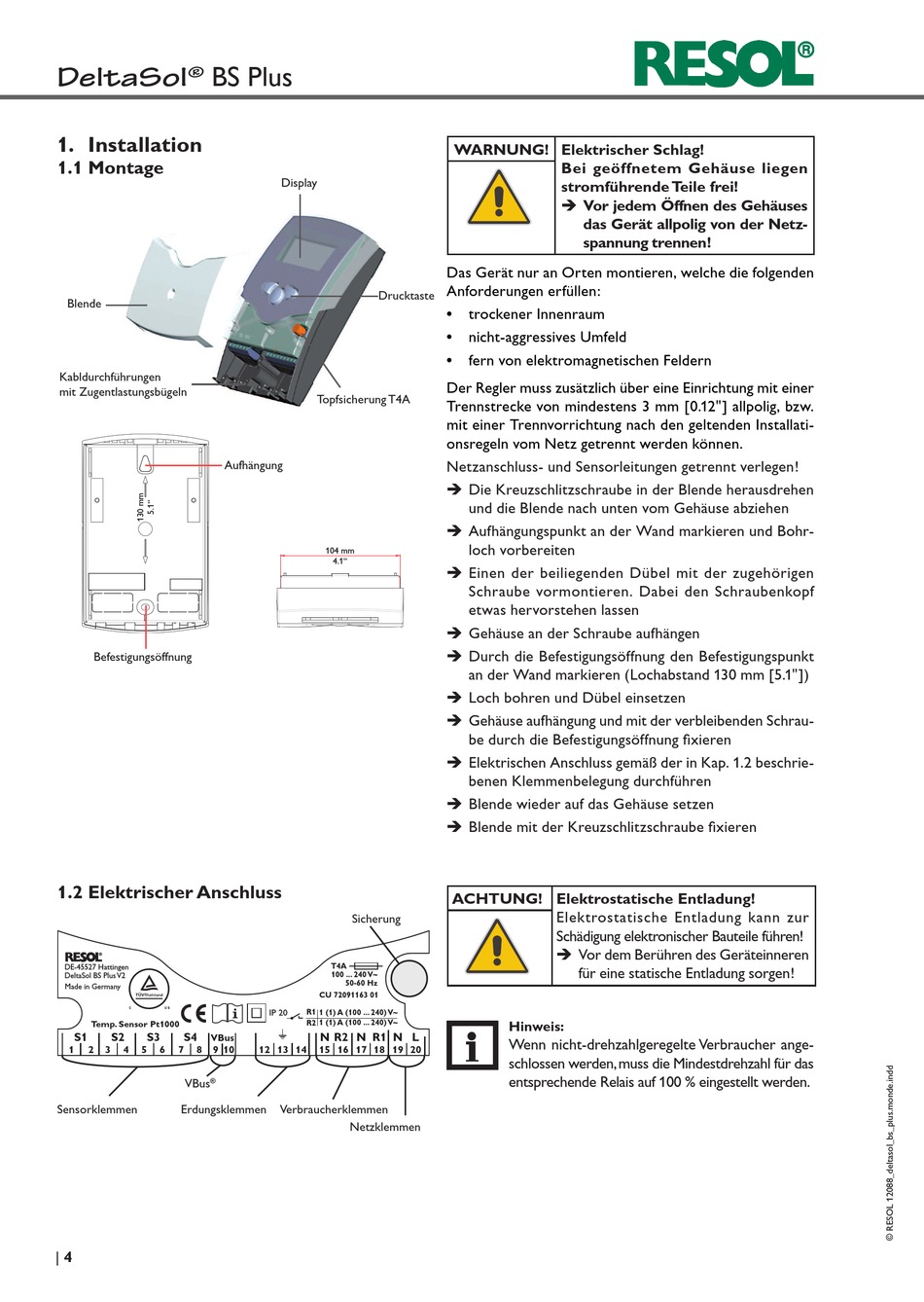

1. Installation

1.1 Montage

Blende
Kabldurchführungen
mit Zugentlastungsbügeln
Aufhängung
Befestigungsöffnung

1.2 Elektrischer Anschluss

DE-45527 Hattingen
DeltaSol BS Plus V2
Made in Germany
Temp. Sensor Pt1000
S1 S2 S3 S4
VBus
1 2 3 4 5 6
7 8 9 10
VBus
®
Sensorklemmen Erdungsklemmen
| 4
Display
Drucktaste
Topfsicherung T4A
104 mm
4.1"
Sicherung
T4A
100 ... 240 V~
50-60 Hz
CU 72091163 01
IP 20 R1 1 (1) A ( 100 ... 240) V~
1 (1) A (100 ... 240) V~
R2
N R2 N R1 N L
12 13 14 15 16 17 18 19 20
Verbraucherklemmen
Netzklemmen
WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen
stromführende Teile frei!
Î Vor jedem Öffnen des Gehäuses
das Gerät allpolig von der Netz-
spannung trennen!
Das Gerät nur an Orten montieren, welche die folgenden
Anforderungen erfüllen:
• trockener Innenraum
• nicht-aggressives Umfeld
•
fern von elektromagnetischen Feldern
Der Regler muss zusätzlich über eine Einrichtung mit einer
Trennstrecke von mindestens 3 mm [0.12"] allpolig, bzw.
mit einer Trennvorrichtung nach den geltenden Installati-
onsregeln vom Netz getrennt werden können.
Netzanschluss- und Sensorleitungen getrennt verlegen!
Î Die Kreuzschlitzschraube in der Blende herausdrehen
und die Blende nach unten vom Gehäuse abziehen
Î Aufhängungspunkt an der Wand markieren und Bohr-
loch vorbereiten
Î Einen der beiliegenden Dübel mit der zugehörigen
Schraube vormontieren. Dabei den Schraubenkopf
etwas hervorstehen lassen
Î Gehäuse an der Schraube aufhängen
Î Durch die Befestigungsöffnung den Befestigungspunkt
an der Wand markieren (Lochabstand 130 mm [5.1"])
Î Loch bohren und Dübel einsetzen
Î Gehäuse aufhängung und mit der verbleibenden Schrau-
be durch die Befestigungsöffnung fixieren
Î Elektrischen Anschluss gemäß der in Kap. 1.2 beschrie-
benen Klemmenbelegung durchführen
Î Blende wieder auf das Gehäuse setzen
Î Blende mit der Kreuzschlitzschraube fixieren
ACHTUNG! Elektrostatische Entladung!
Elektrostatische Entladung kann zur
Schädigung elektronischer Bauteile führen!
Î Vor dem Berühren des Geräteinneren
für eine statische Entladung sorgen!
Hinweis:
Wenn nicht-drehzahlgeregelte Verbraucher ange-
schlossen werden, muss die Mindestdrehzahl für das
entsprechende Relais auf 100 % eingestellt werden.
