Anlage 9 - Resol DeltaSol BS Plus Handbuch

BS Plus
D e lt a S o l
®

Anlage 9

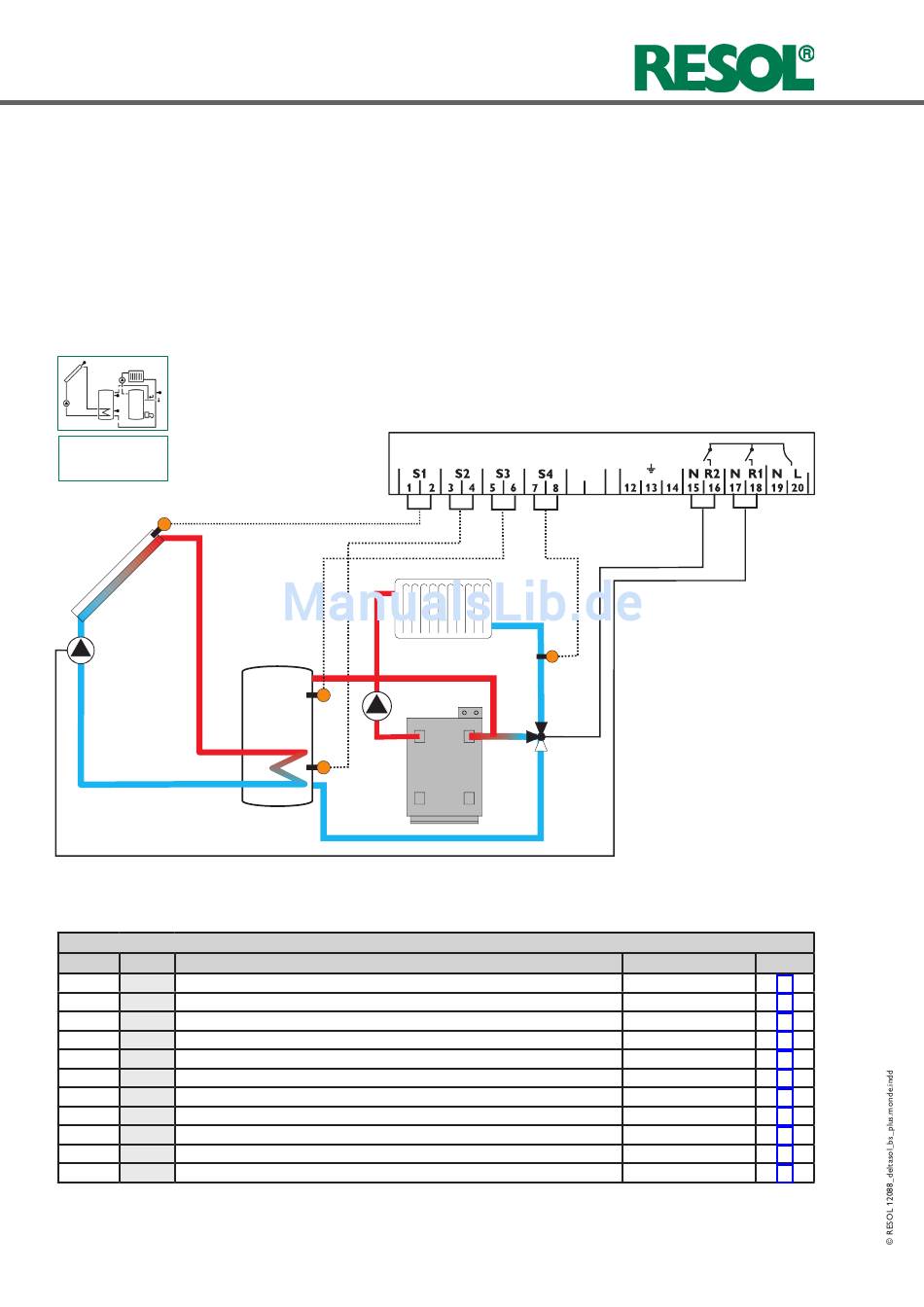

Der Regler berechnet die Temperaturdifferenz zwischen
dem Kollektorsensor S1 und dem Speichersensor S2.
Wenn die Differenz größer oder gleich der eingestellten
Einschalttemperaturdifferenz (DT E) ist, wird die Solar-
pumpe von Relais 1 aktiviert und der Speicher wird bela-
den, bis die Ausschalttemperaturdifferenz (DT A) oder die
Speichermaximaltemperatur (S MX) erreicht ist.
ANL 9
S1
R1
Anzeigekanäle
Kanal Beschreibung
x*
INIT ODB-Initialisierung aktiv
FLL x* ODB-Füllzeit aktiv
x*
STAB ODB-Stabilisierung aktiv
KOL x Temperatur Kollektor
TSPU x Temperatur Speicher 1 unten
TSPO x Temperatur Speicher 1 oben
TRUE x Temperatur Heizkreis
n % x Drehzahl Relais
hP1 x Betriebsstunden R1
hP2 x Betriebsstunden R2
ZEIT x Zeit
| 28
Eine Heizkreis-Rücklaufanhebung wird durch Relais 2 akti-
viert, wenn die Temperaturdifferenz zwischen den Sensoren
S3 und S4 größer oder gleich der eingestellten Einschalttem-
peraturdifferenz (DT3E) ist. Zu diesem Zweck steuert Relais
2 das 3-Wege-Ventil an.
S3 kann optional auch als Referenzsensor für die Option
Speichernotabschaltung (OSNO) genutzt werden.
S3
S2
VBus
9 10
S4
R2
Anschlussklemme
-
-
-
S1
S2
S3
S4
R1
R1
R2
-
Seite
37
37
37
37
37
37
37
38
38
38
38
