System-Screen
System-Screen
Kollektor 1
Ventil
Pumpen
Speicher-Wärmeübertrager

2.3 Blinkcodes

System-Screen-Blinkcodes
LED-Blinkcodes
Sensoren
Kollektor 2
Speicher
Speichersensor unten
Kollektoren
mit Kollektorsensor
Speicher 1 und 2
mit Wärmeübertrager
3-Wege-Ventil
die Durchflussrichtung
oder die aktuelle Schaltpo-
sition wird angezeigt

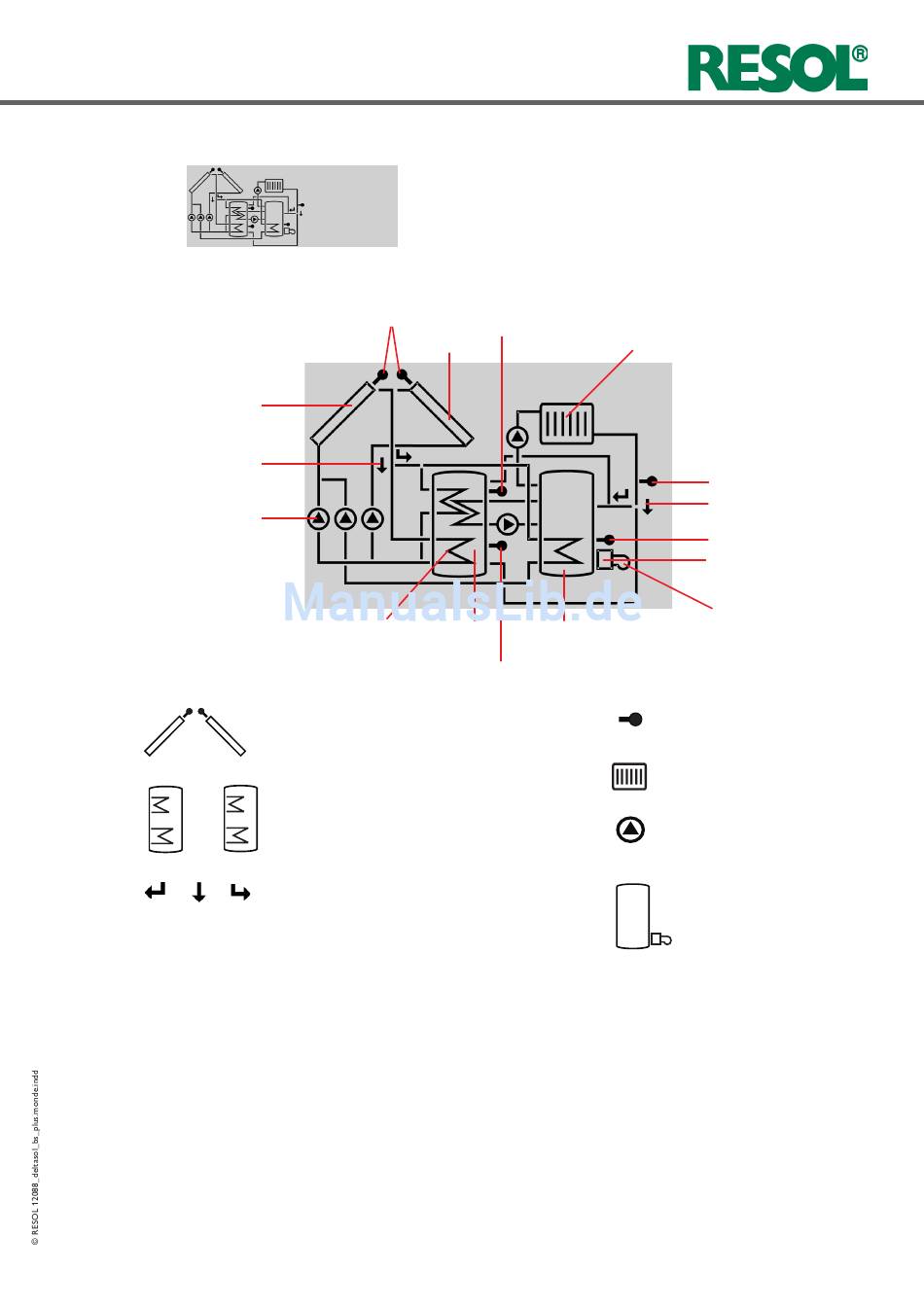

Der System-Screen (aktives Anlagenschema) zeigt das im
Regler ausgewählte Anlagenschema. Er besteht aus mehreren
Systemkomponenten-Symbolen, die je nach Anlagenzustand
blinken, dauerhaft angezeigt oder verborgen werden.
Speicher-
sensor oben
Heizkreis
Speicher 2 oder Nachheizung
(mit Zusatzsymbol)
• Die Pumpen blinken, wenn das jeweilige Relais aktiv ist
•
Die Sensorsymbole blinken, wenn der entsprechende
Anzeigekanal ausgewählt ist
• Sensoren blinken schnell, wenn ein Sensordefekt vorliegt
• Das Brennersymbol blinkt, wenn die Nachheizung
aktiv ist
Grün konstant: alles in Ordnung
Rot/Grün blinkend: Initialisierungsphase
Rot blinkend: Handbetrieb
Sensordefekt
(Sensorsymbol blinkt schnell)
Heizkreis-Rücklaufsensor
Ventil
Sensor
Zusatzsymbol für den
Brennerbetrieb
Nachheizung mit
Brennersymbol
Temperatursensor
Heizkreis
Pumpe
Nachheizung
mit Brennersymbol
