BS Plus
D e lt a S o l
®

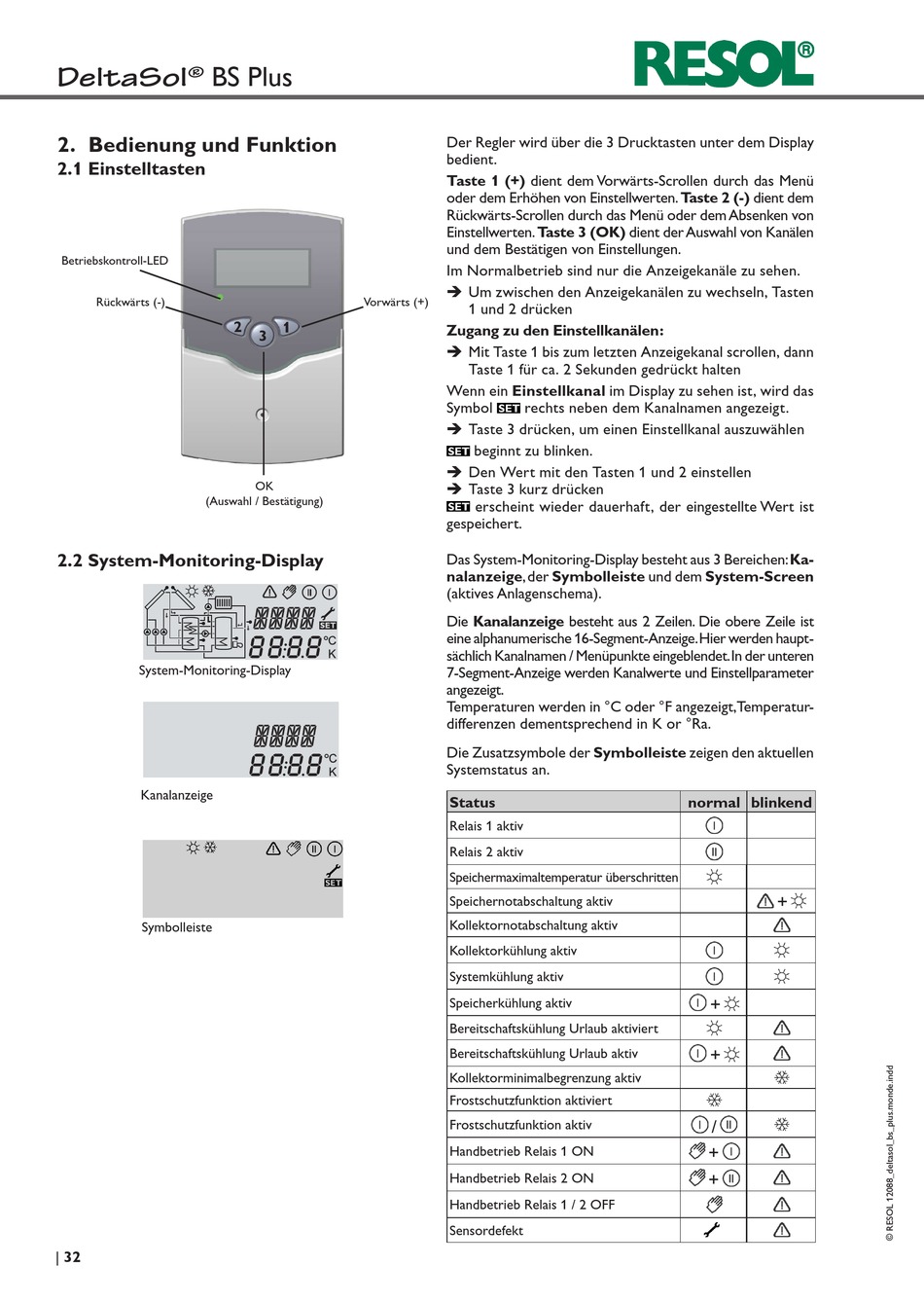

2. Bedienung und Funktion

2.1 Einstelltasten

Betriebskontroll-LED
Rückwärts (-)
(Auswahl / Bestätigung)

2.2 System-Monitoring-Display

$
System-Monitoring-Display
Kanalanzeige
Symbolleiste
| 32
Vorwärts (+)
2 1
3
OK
ê
!
$
Der Regler wird über die 3 Drucktasten unter dem Display
bedient.
Taste 1 (+) dient dem Vorwärts-Scrollen durch das Menü
oder dem Erhöhen von Einstellwerten. Taste 2 (-) dient dem
Rückwärts-Scrollen durch das Menü oder dem Absenken von
Einstellwerten. Taste 3 (OK) dient der Auswahl von Kanälen
und dem Bestätigen von Einstellungen.
Im Normalbetrieb sind nur die Anzeigekanäle zu sehen.
Î Um zwischen den Anzeigekanälen zu wechseln, Tasten
1 und 2 drücken
Zugang zu den Einstellkanälen:
Î Mit Taste 1 bis zum letzten Anzeigekanal scrollen, dann
Taste 1 für ca. 2 Sekunden gedrückt halten
Wenn ein Einstellkanal im Display zu sehen ist, wird das
Symbol rechts neben dem Kanalnamen angezeigt.
Î Taste 3 drücken, um einen Einstellkanal auszuwählen
beginnt zu blinken.
Î Den Wert mit den Tasten 1 und 2 einstellen
Î Taste 3 kurz drücken
erscheint wieder dauerhaft, der eingestellte Wert ist
gespeichert.
Das System-Monitoring-Display besteht aus 3 Bereichen: Ka-
nalanzeige, der Symbolleiste und dem System-Screen
(aktives Anlagenschema).
Die Kanalanzeige besteht aus 2 Zeilen. Die obere Zeile ist
eine alphanumerische 16-Segment-Anzeige. Hier werden haupt-
sächlich Kanalnamen / Menüpunkte eingeblendet. In der unteren
7-Segment-Anzeige werden Kanalwerte und Einstellparameter
angezeigt.
Temperaturen werden in °C oder °F angezeigt, Temperatur-
differenzen dementsprechend in K or °Ra.
Die Zusatzsymbole der Symbolleiste zeigen den aktuellen
Systemstatus an.
Status
Relais 1 aktiv
Relais 2 aktiv
Speichermaximaltemperatur überschritten
Speichernotabschaltung aktiv
Kollektornotabschaltung aktiv
Kollektorkühlung aktiv
Systemkühlung aktiv
Speicherkühlung aktiv
Bereitschaftskühlung Urlaub aktiviert
Bereitschaftskühlung Urlaub aktiv
Kollektorminimalbegrenzung aktiv
Frostschutzfunktion aktiviert
Frostschutzfunktion aktiv
Handbetrieb Relais 1 ON
Handbetrieb Relais 2 ON
Handbetrieb Relais 1 / 2 OFF
Sensordefekt
normal blinkend
+
+
+
/
+
+
