Anlage 7 - Resol DeltaSol BS Plus Handbuch

BS Plus
D e lt a S o l
®

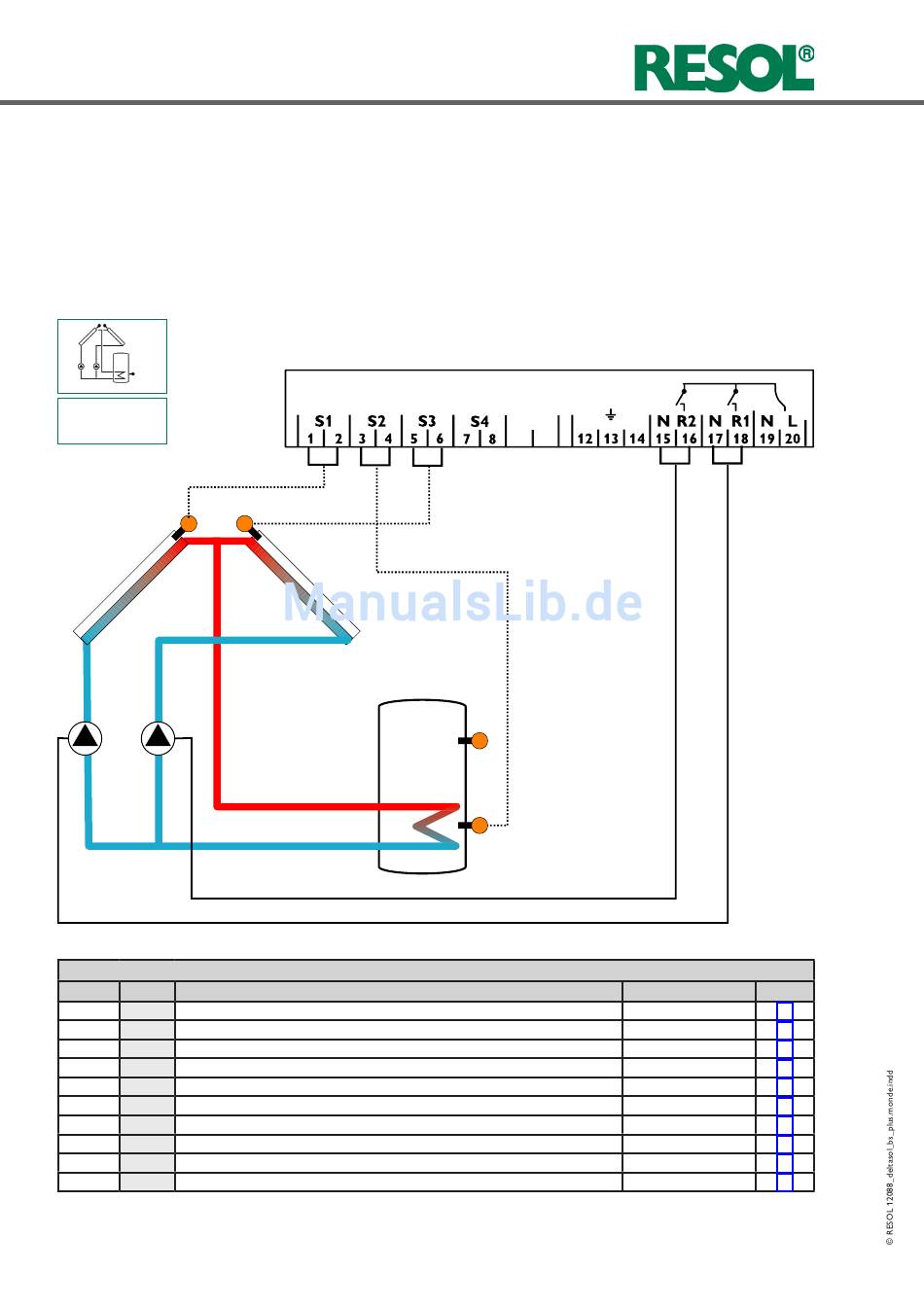

Anlage 7

Der Regler berechnet die Temperaturdifferenz zwischen
den Kollektorsensoren S1 und S3 und dem Speichersensor
S2. Wenn die Differenzen größer oder gleich der einge-
stellten Einschalttemperaturdifferenz (DT E) ist, werden
eine oder beide Solarpumpen von Relais 1 und / oder
Relais 2 aktiviert und der Speicher wird beladen, bis die
ANL 7
S1 S3
R1
R2
Anzeigekanäle
Kanal Beschreibung
KOL1 x Temperatur Kollektor 1
TSP x Temperatur Speicher
KOL2 x Temperatur Kollektor 2
S4 x Temperatur Sensor 4
TSPO x* Temperatur Speicher oben
n1 % x Drehzahl R1
n2 % x Drehzahl R2
h P1 x Betriebsstunden R1
h P2 x Betriebsstunden R2
ZEIT x Zeit
| 22
Ausschalttemperaturdifferenz (DT A) oder die Speicher-
maximaltemperatur (S MX) erreicht ist
Der Sensor S4 kann optional zu Messzwecken angeschlos-
sen oder als Referenzsensor für die Option Speichernot-
abschaltung (OSNO) genutzt werden.
VBus
9 10
S4
S2
Anschlussklemme Seite
S1 37
S2 37
S3 37
S4 37
S4 37
R1 38
R2 38
R1 38
R2 38
- 38
