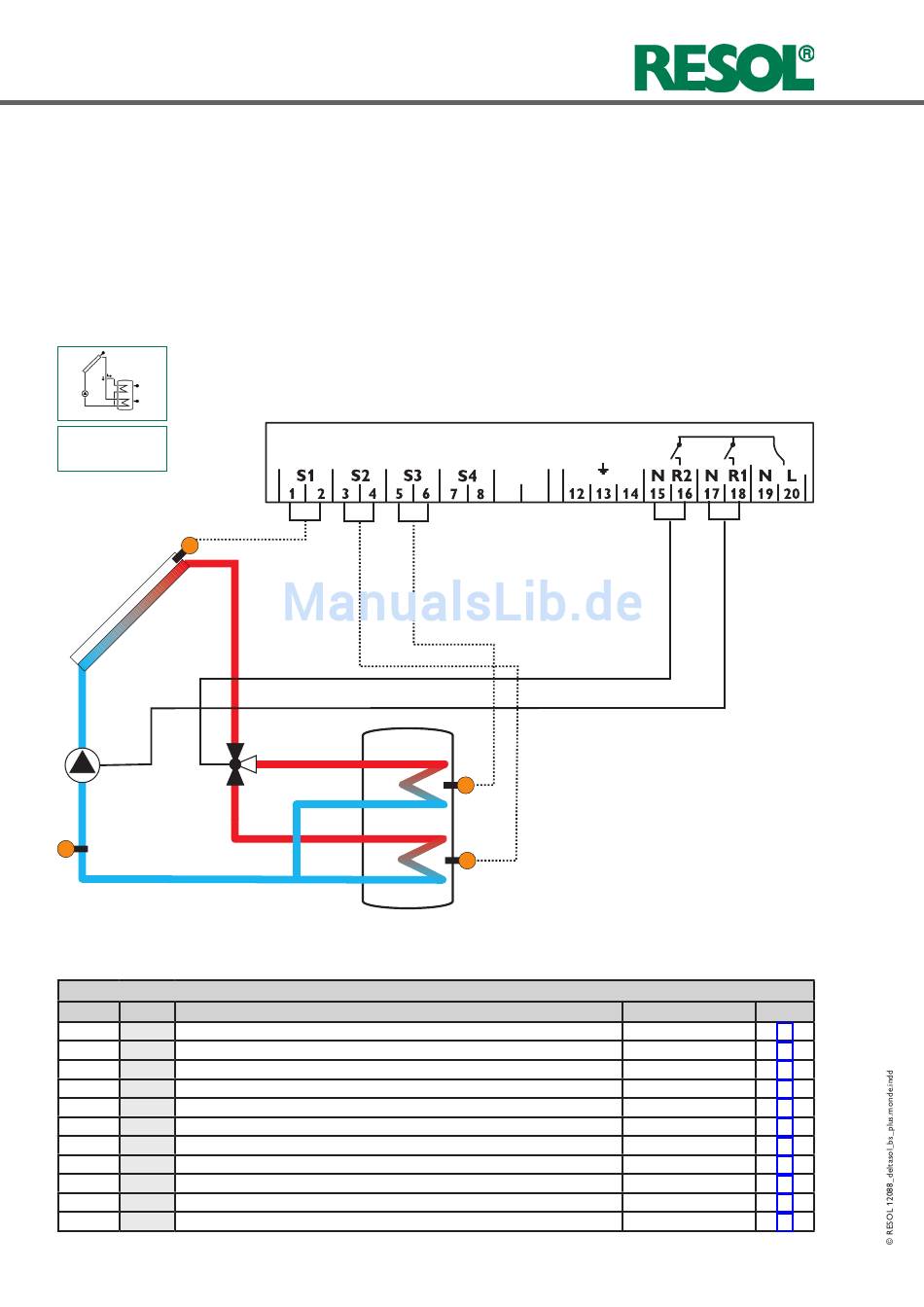

Anlage 4

Der Regler berechnet die Temperaturdifferenz zwischen
dem Kollektorsensor S1 und den Speichersensoren S2
und S3. Wenn die Differenz größer oder gleich den jeweils
eingestellten Einschalttemperaturdifferenzen (DT1E /
DT2E) ist, wird die Solarpumpe von Relais 1 aktiviert und
die entsprechende Speicherzone wird beladen, bis die
Ausschalttemperaturdifferenz (DT1A / DT2A) oder die
Speichermaximaltemperatur (S1MX / S2MX) erreicht ist.
ANL 4
S1
R1
R2
S4 / TRL
Anzeigekanäle
Kanal Beschreibung
KOL x Temperatur Kollektor
TSPU x Temperatur Speicher 1 unten
TSPO x Temperatur Speicher 1 oben
S4 x Temperatur Sensor 4
TRL x* Temperatur Rücklaufsensor
n % x Drehzahl Relais
hP1 x Betriebsstunden R1
hP2 x Betriebsstunden R2
x*
kWh Wärmemenge kWh
MWh x* Wärmemenge MWh
ZEIT x Zeit
| 16
Die Vorranglogik belädt, wenn möglich, zuerst den oberen
Speicherbereich. Das 3-Wege-Ventil wird in diesem Fall
von Relais 2 geschaltet.
Der Sensor S4 kann optional zu Messzwecken angeschlos-
sen werden.
Wenn die Wärmemengenbilanzierung (OWMZ) aktiviert
ist, muss S4 als Rücklaufsensor genutzt werden.
VBus
9 10
S3
S2
Anschlussklemme Seite
S1 37
S2 37
S3 37
S4 37
S4 37
R1 38
R1 38
R2 38
- 38
- 38
- 38
