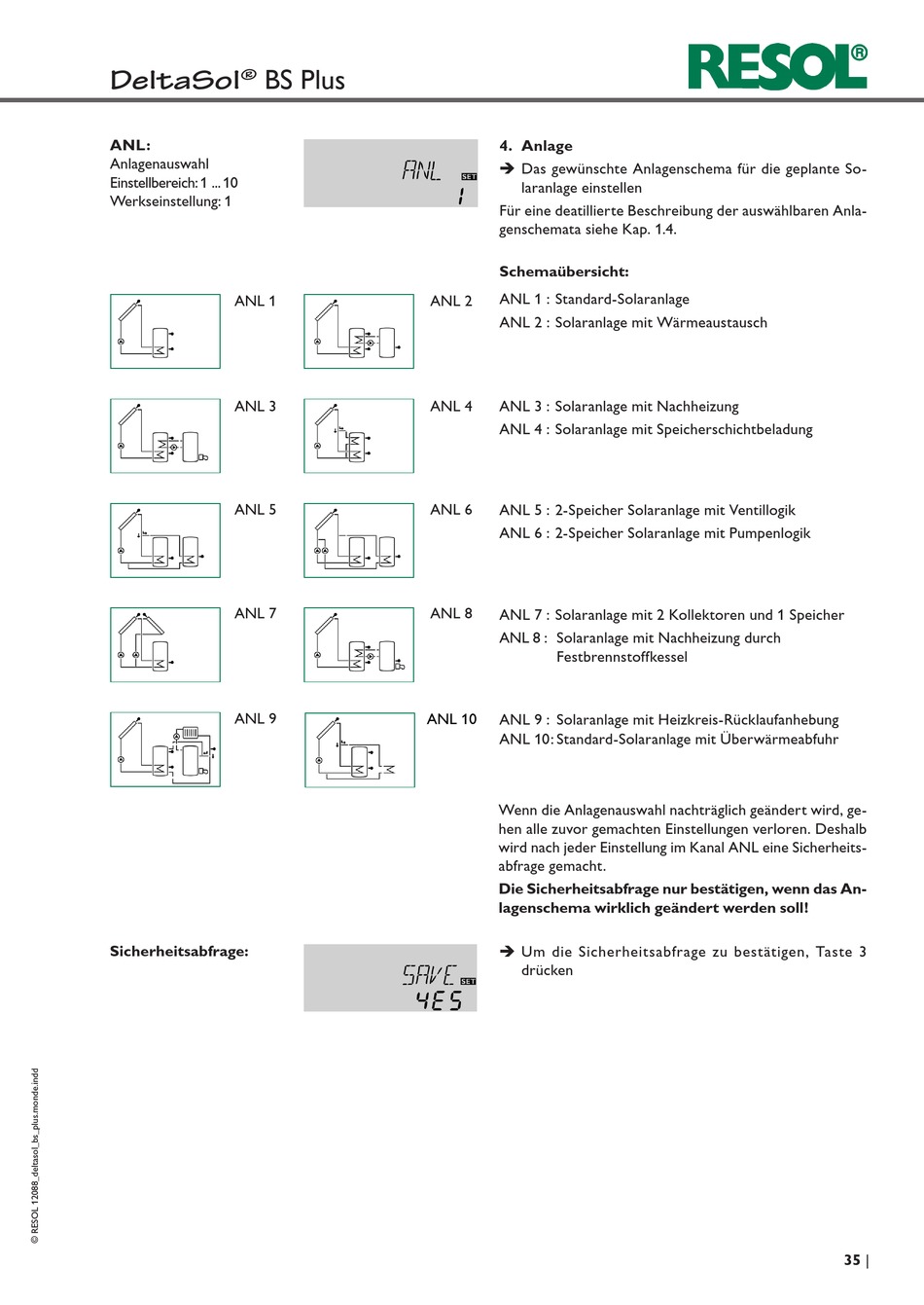

Schemaübersicht - Resol DeltaSol BS Plus Handbuch

BS Plus
D e lt a S o l
®
ANL:
Anlagenauswahl
Einstellbereich: 1 ... 10
Werkseinstellung: 1
ANL 1
ANL 3
ANL 5
ANL 7
ANL 9
Sicherheitsabfrage:
4. Anlage
Î Das gewünschte Anlagenschema für die geplante So-
laranlage einstellen
Für eine deatillierte Beschreibung der auswählbaren Anla-
genschemata siehe Kap. 1.4.
Schemaübersicht:
ANL 1 : Standard-Solaranlage
ANL 2
ANL 2 : Solaranlage mit Wärmeaustausch
ANL 4 ANL 3 : Solaranlage mit Nachheizung
ANL 4 : Solaranlage mit Speicherschichtbeladung
ANL 6 ANL 5 : 2-Speicher Solaranlage mit Ventillogik
ANL 6 : 2-Speicher Solaranlage mit Pumpenlogik
ANL 8
ANL 7 : Solaranlage mit 2 Kollektoren und 1 Speicher
ANL 8 : Solaranlage mit Nachheizung durch
Fest brenn stoffkessel
ANL 10
ANL 9 : Solaranlage mit Heizkreis-Rücklaufanhebung
ANL 10: Standard-Solaranlage mit Überwärmeabfuhr
Wenn die Anlagenauswahl nachträglich geändert wird, ge-
hen alle zuvor gemachten Einstellungen verloren. Deshalb
wird nach jeder Einstellung im Kanal ANL eine Sicherheits-
abfrage gemacht.
Die Sicherheitsabfrage nur bestätigen, wenn das An-
lagenschema wirklich geändert werden soll!
Î Um die Sicherheitsabfrage zu bestätigen, Taste 3
drücken
35 |
