BS Plus
D e lt a S o l
®

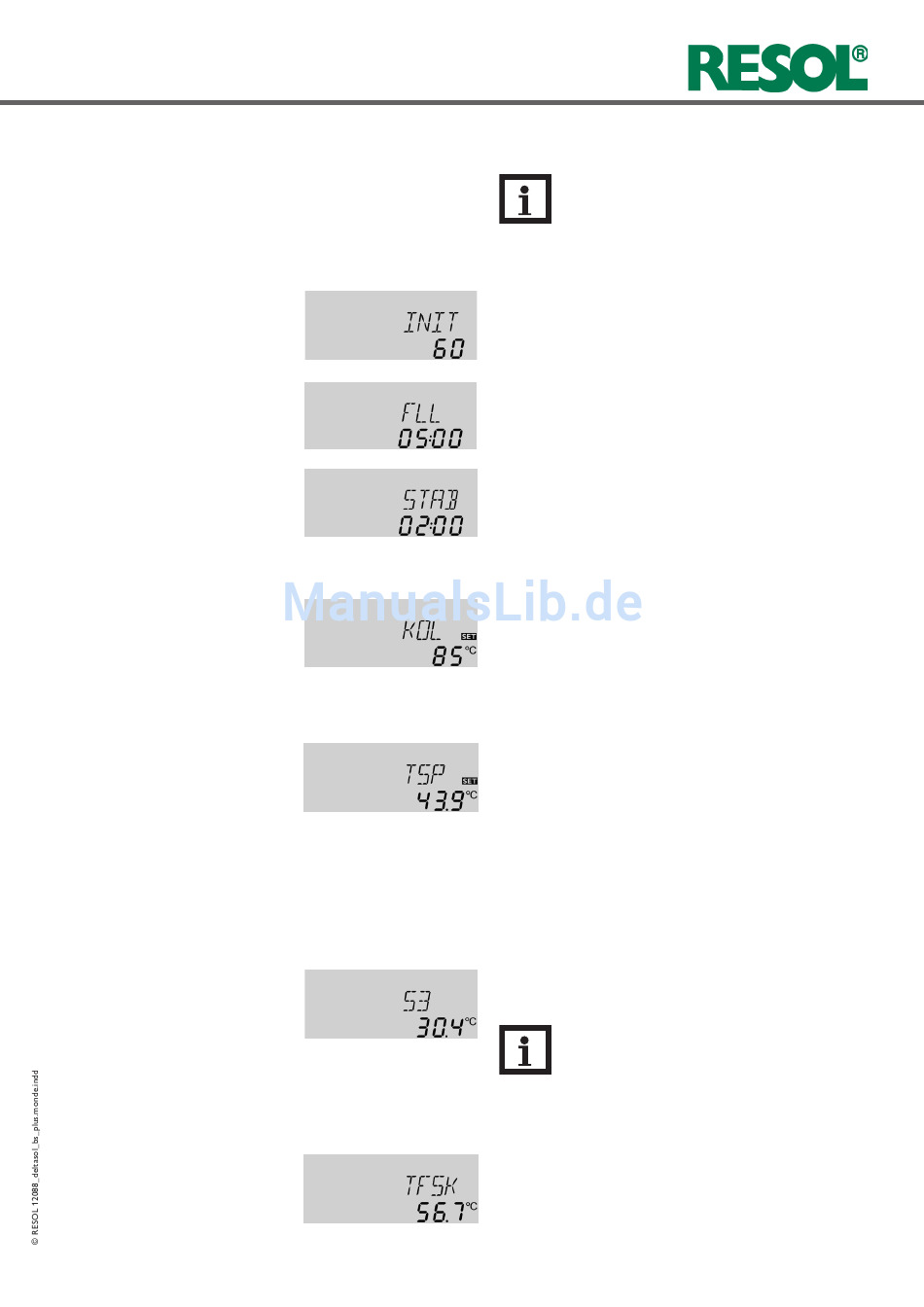

4. Kanalübersicht
4.1 Anzeigekanäle
Anzeige der Drainback-Zeitperioden
Initialisierung
INIT:
ODB-Initialisierung aktiv
Füllzeit
FLL:
ODB-Füllzeit aktiv
Stabilisierung
STAB:
ODB-Stabilisierung aktiv
Anzeige der Kollektortemperaturen
KOL, KOL1, KOL2:
Kollektortemperatur
Anzeigebereich:
-40 ... +260 °C [-40 ... +500 °F]
Anzeige der Speichertemperaturen
TSP, TSPU, TSPO,
TSP1, TSP2, TDES:
Speichertemperaturen
Anzeigebereich:
-40 ... +260 °C [-40 ... +500 °F]
Anzeige der Sensoren 3 und 4
S3, S4:
Sensortemperaturen
Anzeigebereich:
-40 ... +260 °C [-40 ... +500 °F]
Anzeige weiterer Temperaturen
TFSK, TRUE, TRL:
Weitere Messtemperaturen
Anzeigebereich:
-40 ... +260 °C [-40 ... +500 °F]
Hinweis:
Welche Werte und Einstellkanäle angezeigt wer-
den, hängt von dem gewählten Anlagenschema,
den eingestellten Optionen und Funktionen ab.
Es werden nur Kanäle angezeigt, die bei den
individuellen Einstellungen verfügbar sind.
Dieser Kanal zeigt die in tDTE eingestellte Zeit rückwärts-
laufend an.
Dieser Kanal zeigt die in tFLL eingestellte Zeit rückwärts-
laufend an.
Dieser Kanal zeigt die in tSTB eingestellte Zeit rück-
wärtslaufend an.
Dieser Kanal zeigt die Kollektortemperaturen an.
• KOL : Kollektortemperatur (1-Kollektor-System)
• KOL1 : Kollektortemperatur 1
• KOL2 : Kollektortemperatur 2
Dieser Kanal zeigt die Speichertemperaturen an.
• TSP : Speichertemperatur (1-Speicher-System)
• TSPU : Speichertemperatur unten
• TSPO : Speichertemperatur oben
• TSP1 : Temperatur Speicher 1 (2-Sp.-Systeme)
• TSP2 : Temperatur Speicher 2 (2-Sp.-Systeme)
• TDES : Temperatur Thermische Desinfektion
(nur ANL = 3; ersetzt TSPO wenn während der Ther-
mischen Desinfektion die Heizperiode DDES aktiv ist)
Diese Kanäle zeigen die Temperaturen an den entspre-
chenden Zusatzsensoren an (ohne Regelfunktion).
• S3 : Temperatur an Sensor 3
• S4 : Temperatur an Sensor 4
Hinweis:
S3 und S4 werden nur angezeigt, wenn an den
entsprechenden Klemmen Sensoren angeschlos-
sen sind.
Diese Kanäle zeigen die Temperaturen der entsprechenden
Sensoren an.
• TFSK : Temperatur Festbrennstoffkessel
• TRUE : Temperatur Heizkreis-Rücklaufanhebung
• TRL : Temperatur Rücklauf
