Anzeige relativ zu Referenzfarbbalkenmessungen

Das System der Serie VM zeigt die Messergebnisse auf zweierlei Weise an: wie gemessen und in Bezug auf einen
Referenzwert. Der relative Wert wird durch Subtraktion des gemessenen Werts von einem Referenzwert berechnet. Um
Messergebnisse in Bezug auf einen Referenzwert anzeigen zu lassen, müssen Sie Enable Relative Results (Relative
Ergebnisse aktivieren) auf der Registerkarte Reference & Limits (Referenz & Grenzen) des Konfigurationsbildschirms
auswählen. Referenzwerte werden in speziellen Textdateien mit durch Komma unterteilten Werten (CSV) angegeben. Das
System der Serie VM enthält einige Toleranzmaskendateien, die Sie bearbeiten können, sodass Sie die Referenzwerte Ihrer
Anwendung entsprechend angeben können.

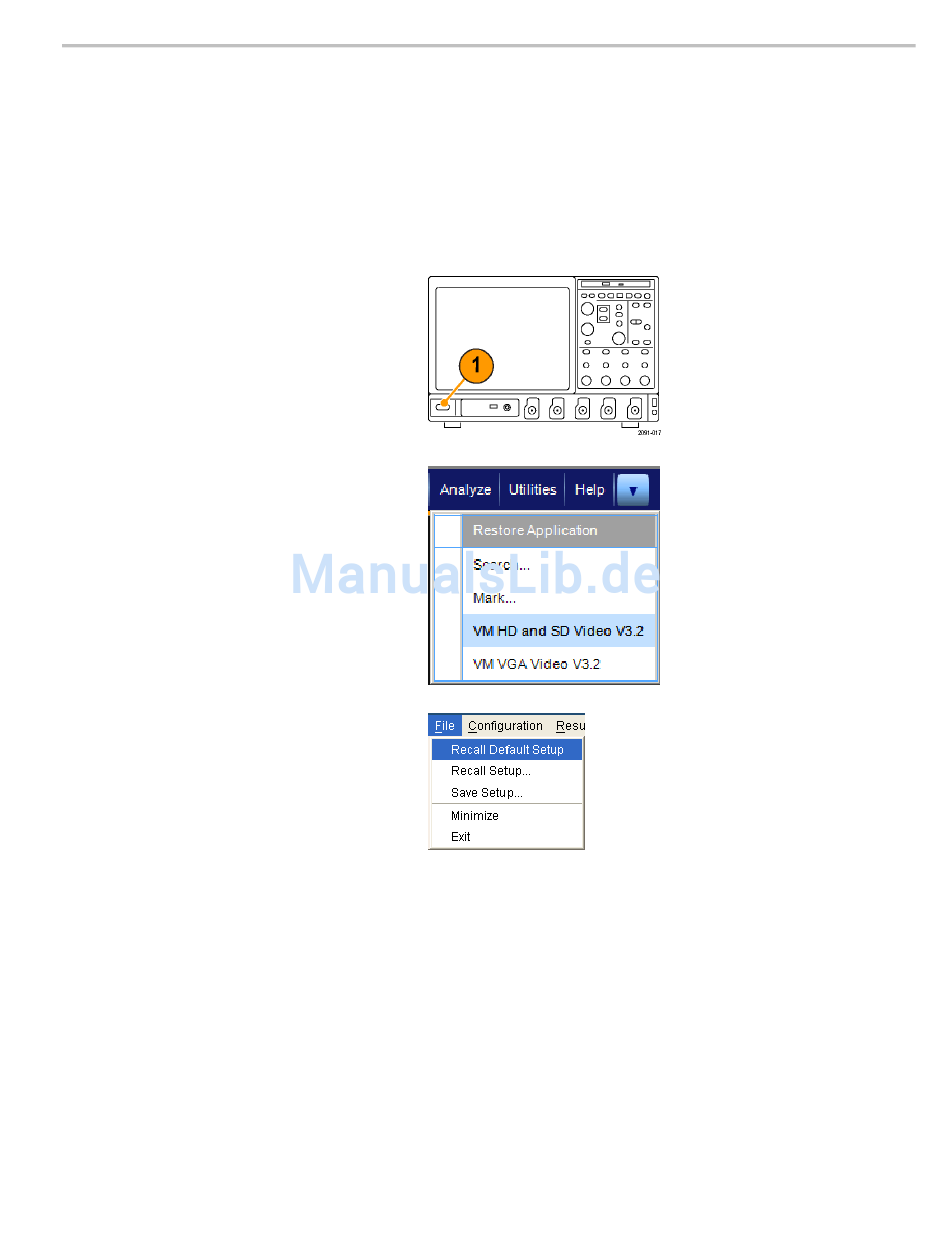

1. Schalten Sie das Gerät ein.
2. Wählen Sie Analyze > VM HD and
SD Video V3.2 (Datei > VM HD- und
SD-Video V3.2) oder VM VGA Video
V3.2 (VM VGA-Video V3.2).
3. Wählen Sie in der Anwendung
des Systems der Serie VM
File > Recall Default Setup (Datei >
Grundeinstellungen abrufen) aus, um
alle Einstellungen auf die werkseitigen
Standardwerte zurückzusetzen.
4. Legen Sie ein Signal an die Eingänge
an. (Siehe Seite 9, Verbinden von
Eingangssignalen.)
5. Wählen Sie das Eingangssignalformat
aus. (Siehe Seite 32, Festlegen des
Eingangssignalformats – Optionen
SD/HD.) (Siehe Seite 34, Festlegen des
Eingangssignalformats – Option VGA.)
