Certifique-se de que a bomba é ligada de
acordo com as instruções fornecidas neste
manual.
A frequência e a tensão de alimentação são indica-
das na chapa de características da bomba. Para a
tolerância de tensão, consulte a secção
10. Características técnicas. Certifique-se de que o
motor é adequado para a alimentação disponível no
local de instalação.
Todas as bombas são fornecidas com um cabo de
10 m e uma extremidade livre do cabo.
PERIGO
Choque elétrico
Morte ou lesões pessoais graves
- Antes de instalar a bomba e de proce-
der ao primeiro arranque da mesma,
verifique o cabo de alimentação quanto
a defeitos visíveis, de modo a evitar
curtos-circuitos.
As eventuais substituições do cabo de
alimentação têm de ser efetuadas pela
Grundfos ou por uma oficina Grundfos
autorizada.
3.2.1 Esquemas de ligação
Bombas monofásicas
A bomba tem uma função de arranque patenteada
que elimina a necessidade de um condensador de
arranque. O condensador de arranque está inte-
grado na bomba.

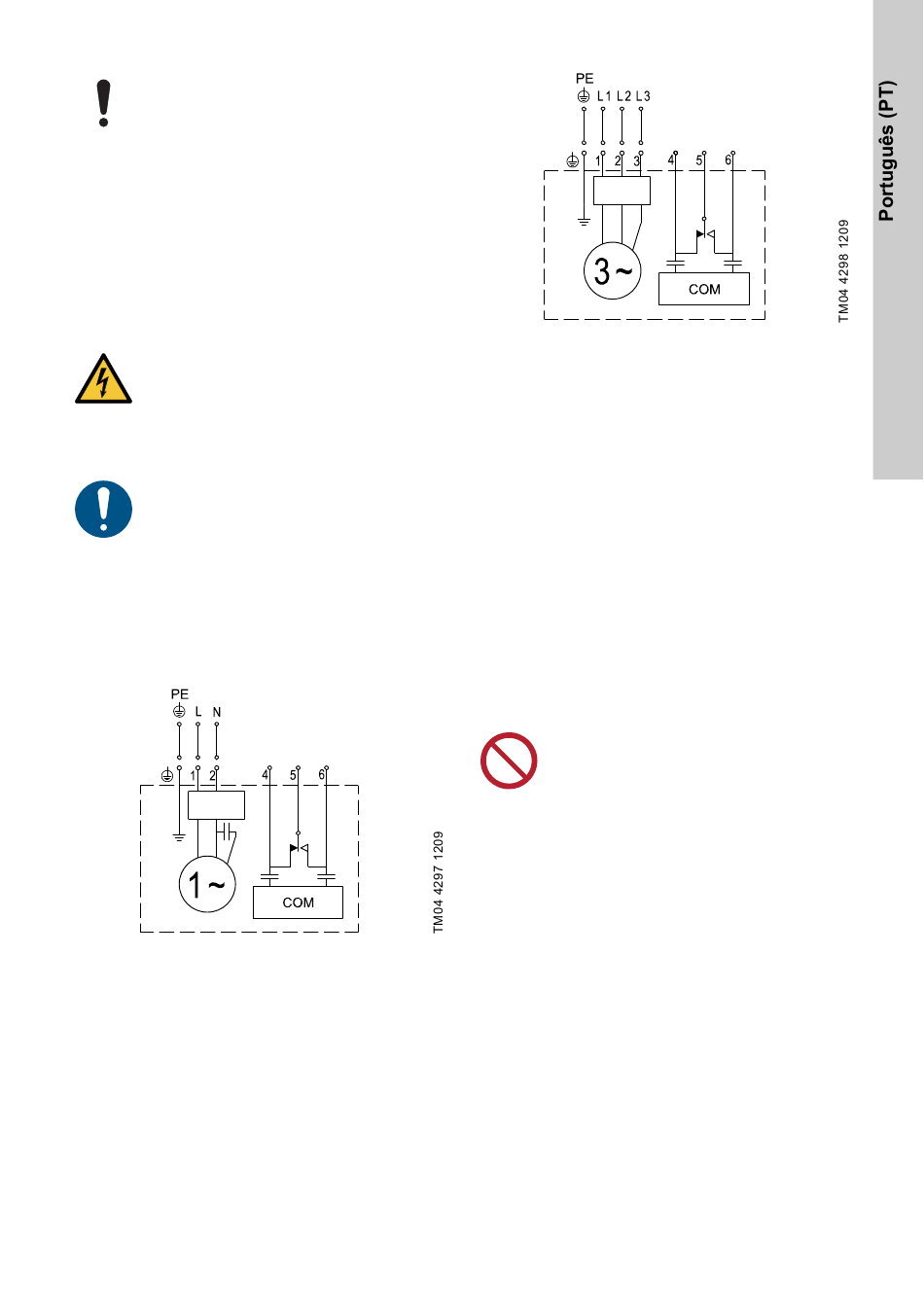

Fig. 2 Esquema de ligação para bombas
monofásicas
Bombas trifásicas
O motor da bomba foi concebido para que a sequên-
cia de fases na caixa de terminais seja no sentido
dos ponteiros do relógio. Isto pode ser determinado
por um detetor de sequência de fases. A bomba só
arranca se a sequência de fases estiver correta.
Se os sensores de funcionamento em seco estive-
rem cobertos pelo líquido e a bomba não arrancar, a
causa poderá ser uma sequência de fases incorreta.
Efetue a troca entre L1 e L2.
2 A 230 VCA
Fig. 3 Esquema de ligação para bombas trifá-
sicas
Grundfos CIU
CIU refere-se a "Communication Interface Unit",
sendo utilizado como interface de comunicação
entre uma bomba SL1 ou SLV AUTO
rede de comunicação de dados.
O CIU é opcional. Consulte as instruções de instala-
ção e funcionamento separadas, fornecidas com a
unidade.
3.2.2 Relé de alarme ou ligação de comunicação
A bomba incorpora uma saída de relé de alarme.
Estão disponíveis NC e NO e podem ser usados
conforme necessário, por exemplo para alarmes
acústicos ou visuais. A carga máxima do relé é 230
VCA 2 A.
Em alternativa, os cabos 4 e 6 podem ser usados
para comunicação externa através de uma unidade
CIU.
Se houver uma unidade CIU ligada, não
use um relé. A unidade CIU incorpora um
relé, que substitui a função de alarme.
Consulte o exemplo do esquema de ligação na
documentação fornecida com a unidade CIU.
3.2.3 Requisito de alimentação
A impedância de sistema máxima permitida Zmáx.
deve ser de 0,24 Ohm a 50 Hz no ponto de interface
da alimentação do utilizador ou da capacidade de
corrente, que é de 100 A por fase, fornecida a partir
de uma rede de distribuição.
Caso contrário, poderá ocorrer uma queda de ten-
são menor que poderá resultar num breve piscar de
uma luz elétrica.
Consulte a entidade de fornecimento de energia, se
necessário, para garantir que a capacidade de cor-
rente no ponto de interface é suficiente para o equi-
pamento.
e uma
