6.6 Identifikace

6.6.1 Typový štítek
1
Type:
2
Model:
3
4
5
6
7
P.c
8
IP68
9
Hmax: m
10
P1: kW
11
-1
n: min
12
Weight: kg
13
opr.:
14
Made in Tatabánya, Hungary
15
DK-8850 Bjeringbro,Denmark

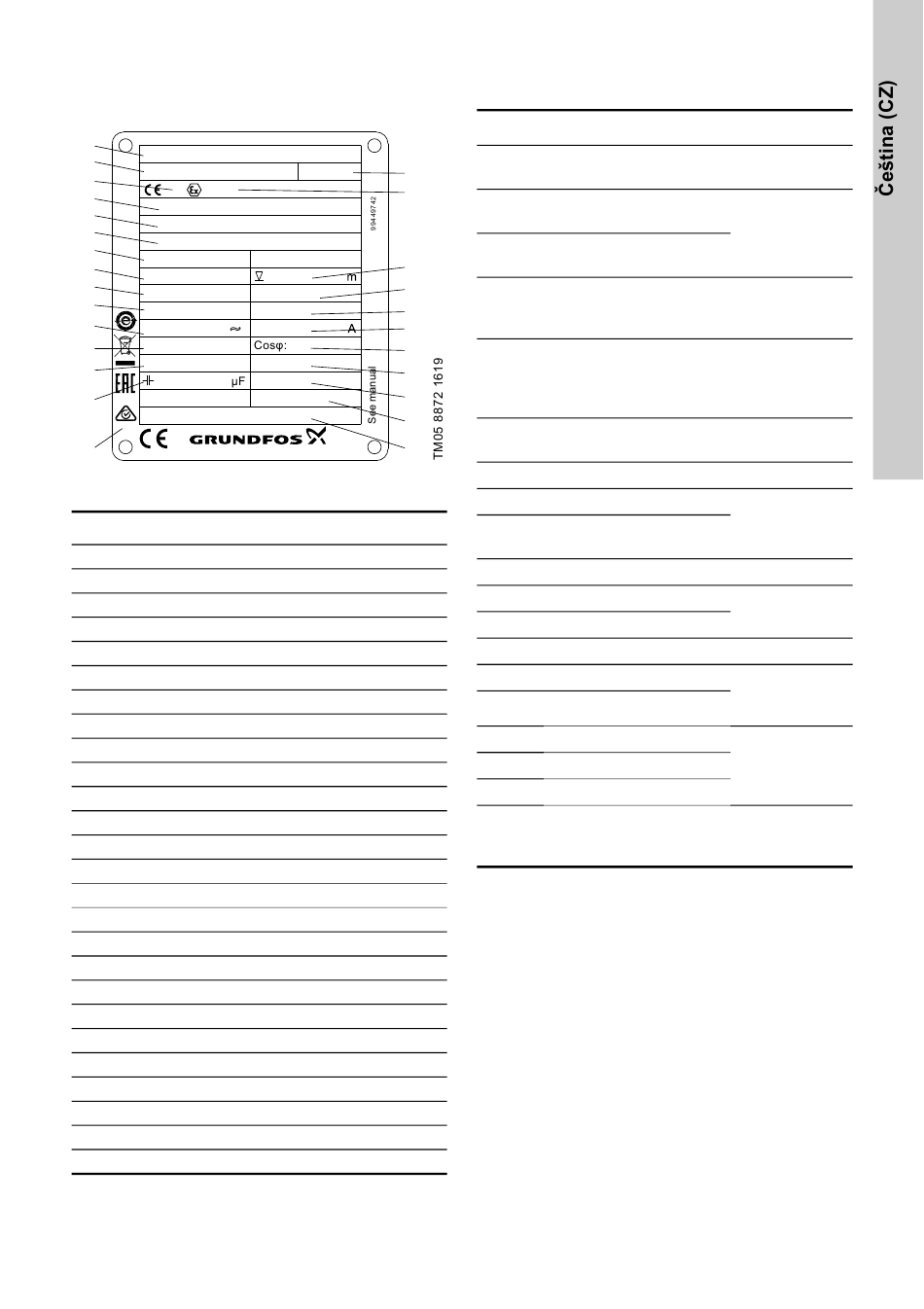

Obr. 12 Typový štítek
Poz. Popis
1 Typové označení
2 Objednací číslo
3 Certifikace
4 Číslo certifikátu ATEX
5 Popis IEC Ex
6 Číslo certifikátu IEC Ex
7 Výrobní kód, rok a týden
8 Krytí dle IEC 60529
9 Maximální dopravní výška [m]
10 Jmenovitý příkon [kW]
11 Jmenovité napětí
12 Otáčky [ot.min-1]
13 Čistá hmotnost [kg]
14 Provozní kondenzátor [μF]
15 Schvalovací značky
16 Bezpečnostní pokyny, číslo publikace
17 Popis Ex
18 Maximální instalační hloubka [m]
19 Maximální průtok [l/s]
20 Jmenovitý výstupní výkon [kW]
21 Jmenovitý proud [A]
22 Cos φ, zatížení 1/1
23 Maximální teplota kapaliny [°C]
24 Frekvence [Hz]
25 Třída izolace
26 Země původu
16
17
18
19
I/s
Qmax:
kW
P2: 20
21
22
Tmax: °C
23
Hz
Insul.class: 24
25
26
6.6.2 Typový štítek
Příklad: SL1.50.65.11.E.2.1.502
Kód Popis
Čerpadlo Grundfos na
SL
splaškové/odpadní vody
Jednokanálové oběžné
1
kolo
Plnoprůtočné oběžné
V
kolo (SuperVortex)
Maximální velikost
50 pevných částic
50 = 50 mm
Jmenovitý průměr
výtlačné přípojky
65
čerpadla
65 = 65 mm
Výkon P2
11
11 = 1,1 kW
E Provedení AUTO
[ ] Standardní verze
Čerpadlo odolné proti
Ex
výbuchu
2 2 póly
[ ] Jednofázový motor
3 Trojfázový motor
5 50 Hz
02 230 V, DOL
0B 400-415 V, DOL
[ ] 1. generace
A 2. generace
B 3. generace
[ ] Standard
* Čerpadla patřící k jednotlivým generacím se
odlišují konstrukcí, ale jsou podobná, pokud jde
o stanovení výkonu.
Vysvětlení
Typ čerpadla
Typ oběžného
kola
Průchodnost
čerpadlem
Výtlak čerpadla
Příkon [kW]
Vybavení
ADAPT
Provedení
čerpadla
Počet pólů
Počet fází
Frekvence [Hz]
Kód napětí
a metoda
spouštění
Generace*
Materiálové
provedení
čerpadla
