Aufstellung
1

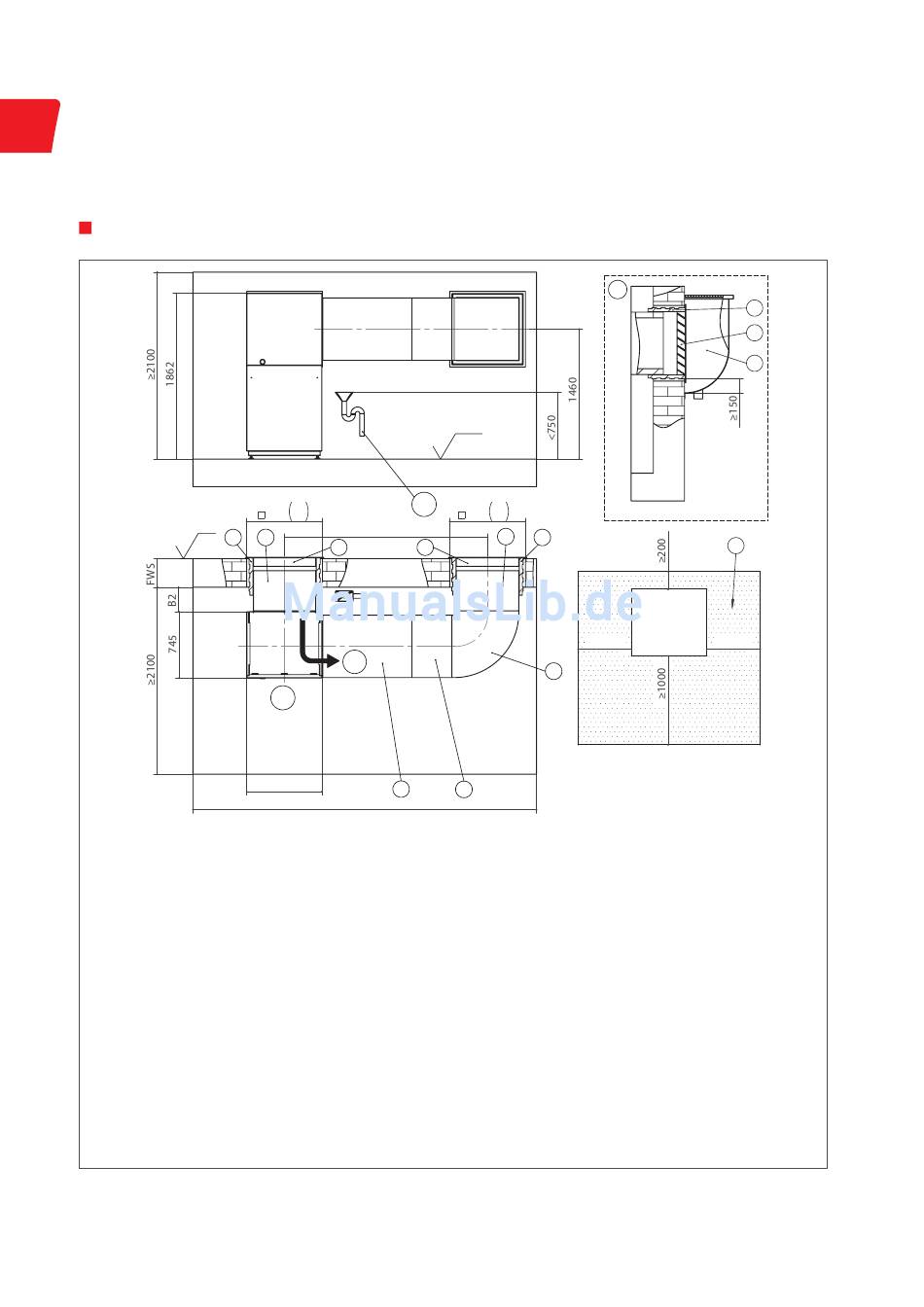

Aufstellungsplan Version 5
Aufstellungsplan Version 5
V5
F
E
FA
1
D
C
Legende: DE819306-5
Pos.
Bezeichnung
B2
Bei Fertigwandstärke 240 bis 320
Bei Fertigwandstärke 320 bis 400
V5
Version 5
B
OKF
Oberkante Fertigfußboden
Legende:
819306
Fertigaußenfassade
FA
Technische Änderungen vorbehalten.
LR
Luftrichtung
Alle Maße in mm.
BS
Bedienseite
V5
Version 5
FWS
Fertigwandstärke
OKF
Oberkante Fertigfußboden
KA
Kondensatablauf
FA
Fertigaussenfassade
G
Schnitt Einbau im Lichtschacht
LR
Luftrichtung
BS
Bedienseite
FWS
Fertigwandstärke
Kippmaß der Wärmepumpe ≈2000
KA
Kondensatablauf
G
Schnitt Einbau im Lichtschacht
A
Kippmaß der Wärmepumpe
1
Technische Änderungen vorbehalten.
DE830504/200404
26
2
KA
+20
810
0
2280
2
5
5
LR
BS
845
3
≥3860
Maß
355
275
≈
2000mm
2
© Alpha-InnoTec GmbH
3
LWC 60 – LWC 120
G
OKF
+20
810
0
2
1
≥600
4
2
Alle Maße in mm.
Pos. Bezeichnung
1
Zubehör: Wanddurchführung 800 x 800 x 420
2
Zubehör: Luftkanal 700 x 700 x 450
Zubehör: Luftkanal 700 x 700 x 1000
3
4
Zubehör: Luftkanalbogen 700 x 700 x 750
5
Einbau über Erdgleiche
Zubehör: Wetterschutzgitter 845 x 850
6
Einbau im Lichtschacht
Zubehör: Regenschutzgitter 845 x 850
7
bauseits: Lichtschacht mit Wasserablauf
min. freier Querschnitt 0,6 m²
9
Mindestabstand für Servicezwecke
Wenn Abstände bis auf das Mindestmaß reduziert
werden, müssen die Luftkanäle eingekürzt werden. Dies
hat eine erhebliche Erhöhung des Schalldruckpegels zur
Folge!
3
4
1
6
7
9
≥600
-
PEP 006/2008
