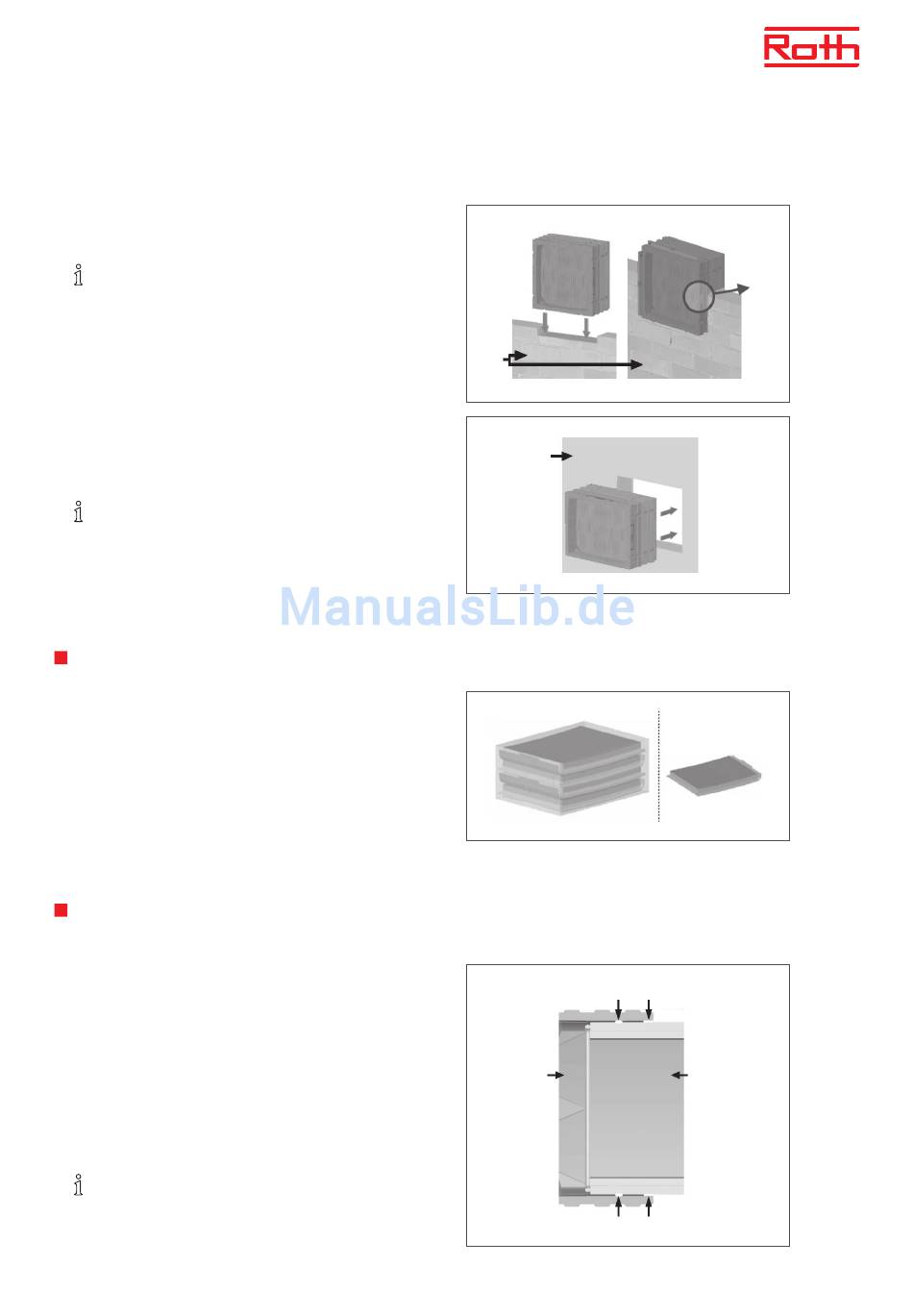

7. Wanddurchführung in das Mauerwerk einbringen. Dies kann
entweder in der Rohbauphase geschehen (durch Einmauern),
HINWEIS
Wanddurchführungen 1 cm über der Fertigaußenfassade
montieren.
1 Hausaußenseite des Mauerwerks
2 Wanddurchführung in das Mauerwerk einbringen (1 cm über
Fertigaußenfassade)
oder nachträglich (durch Einschäumen in das Mauerwerk):
1 Fertigaußenfassade
HINWEIS
Wanddurchführungen dienen zur Fixierung im Mauer-
durchbruch, zur Vermeidung von Kältebrücken zum
Mauerwerk sowie zur Montage von Wetter-/Regen-
schutzgitter und Maschendrahtgitter.
Zusammenbau und Montage der Luftkanäle
Gehen Sie so vor:
1. Die Elemente zum Zusammenbau der Luftkanäle aus dem
entsprechenden Karton nehmen.
2. Das Zusammenstecken der Luftkanäle erfolgt wie im Abschnitt
„Zusammenbau und Montage der Wanddurchführung(en)",
2. bis 5. beschrieben.
Befestigung der Luftkanäle in der
Wanddurchführung
1. Die im Lieferumfang enthaltene Rolldichtung über ein Ende
eines Luftkanals ziehen.
2. Luftkanal mit diesem Ende in die Wanddurchführung schieben.
1 Wanddurchführung
2 Luftkanal
3 Rolldichtung
4 Quellband (erst nach Montage der Geräteanschluss-
befestigung anbringen)
HINWEIS
Nachdem das andere Ende des Luftkanals auch an der
Wärmepumpe befestigt worden ist, die noch bestehende
Öffnung zwischen Wanddurchführung und Luftkanal
durch Aufbringen des im Lieferumfang enthaltenen
Quellbands verschließen.
1
1
1
1
1
3
4
3
4
1
1
3
4
3
4
2
2
4 x
4 x
2
2
19
