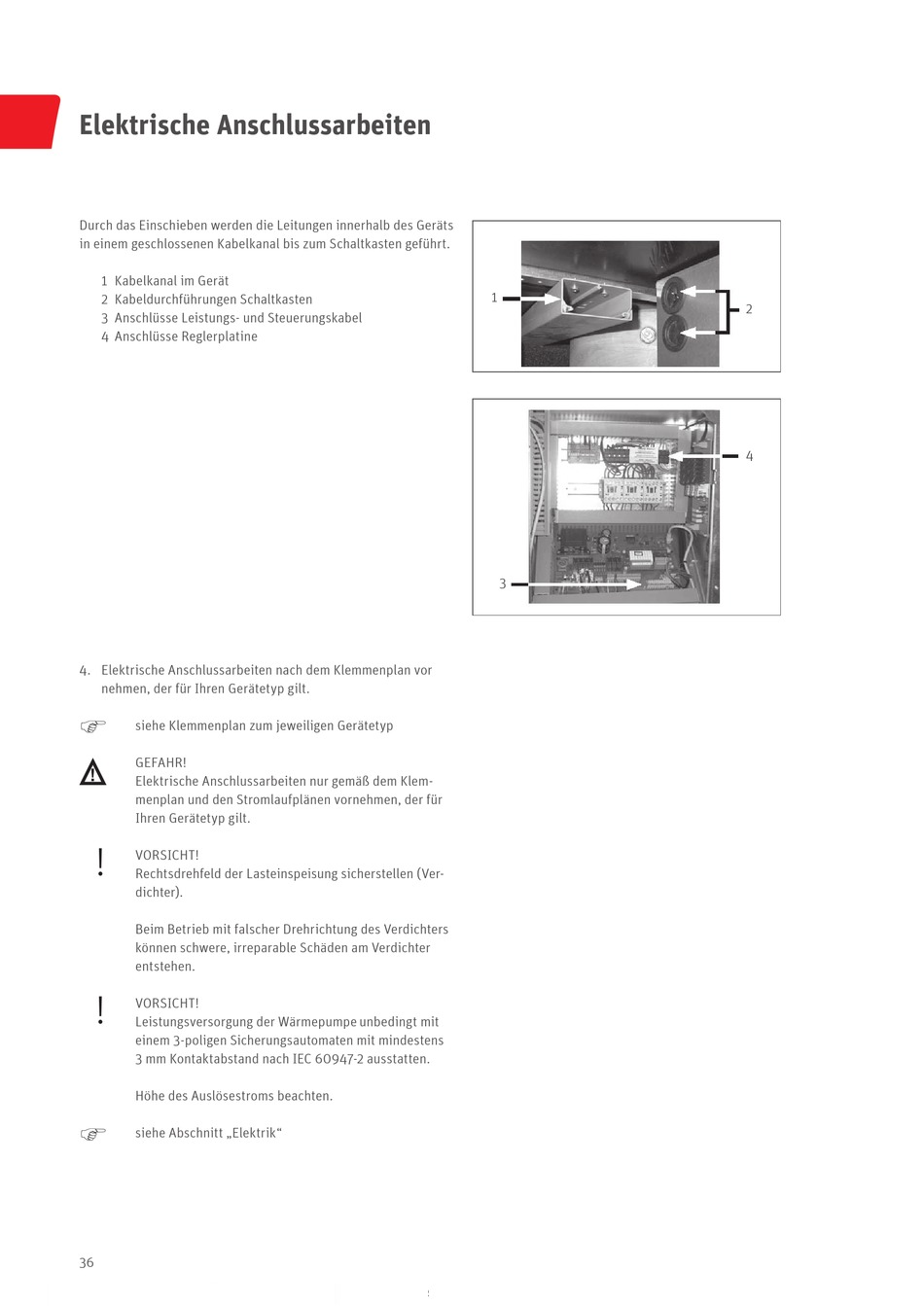

Elektrische Anschlussarbeiten
Durch das Einschieben werden die Leitungen innerhalb des Geräts
in einem geschlossenen Kabelkanal bis zum Schaltkasten geführt.
1 Kabelkanal im Gerät
2 Kabeldurchführungen Schaltkasten
3 Anschlüsse Leistungs- und Steuerungskabel
4 Anschlüsse Reglerplatine
4. Elektrische Anschlussarbeiten nach dem Klemmenplan vor
nehmen, der für Ihren Gerätetyp gilt.
siehe Klemmenplan zum jeweiligen Gerätetyp
GEFAHR!
!
Elektrische Anschlussarbeiten nur gemäß dem Klem-
menplan und den Stromlaufplänen vornehmen, der für
Ihren Gerätetyp gilt.
!
VORSICHT!
Rechtsdrehfeld der Lasteinspeisung sicherstellen (Ver-
dichter).
Beim Betrieb mit falscher Drehrichtung des Verdichters
können schwere, irreparable Schäden am Verdichter
entstehen.
!
VORSICHT!
Leistungsversorgung der Wärmepumpe unbedingt mit
einem 3-poligen Sicherungsautomaten mit mindestens
3 mm Kontaktabstand nach IEC 60947-2 ausstatten.
Höhe des Auslösestroms beachten.
siehe Abschnitt „Elektrik"
