Applikationsbeispiele

Beispiel 2: Anbindung an PROFIsafe

14.2 Beispiel 2: Anbindung an PROFIsafe
[1]
[1] Lichtgitter (OSSD-fähig)
172
Handbuch – MOVIFIT
Das folgende Beispiel zeigt die Realisierung der Sicherheitsfunktionen STO, SS1(a)
und SLS. Die Sicherheitsfunktionen STO und SS1(a) werden über Prozessdaten ge-
steuert. Die Sicherheitsfunktion SLS wird über F-DI angesteuert. Hier ist beispielhaft
ein OSSD-fähiges Lichtgitter angebaut.

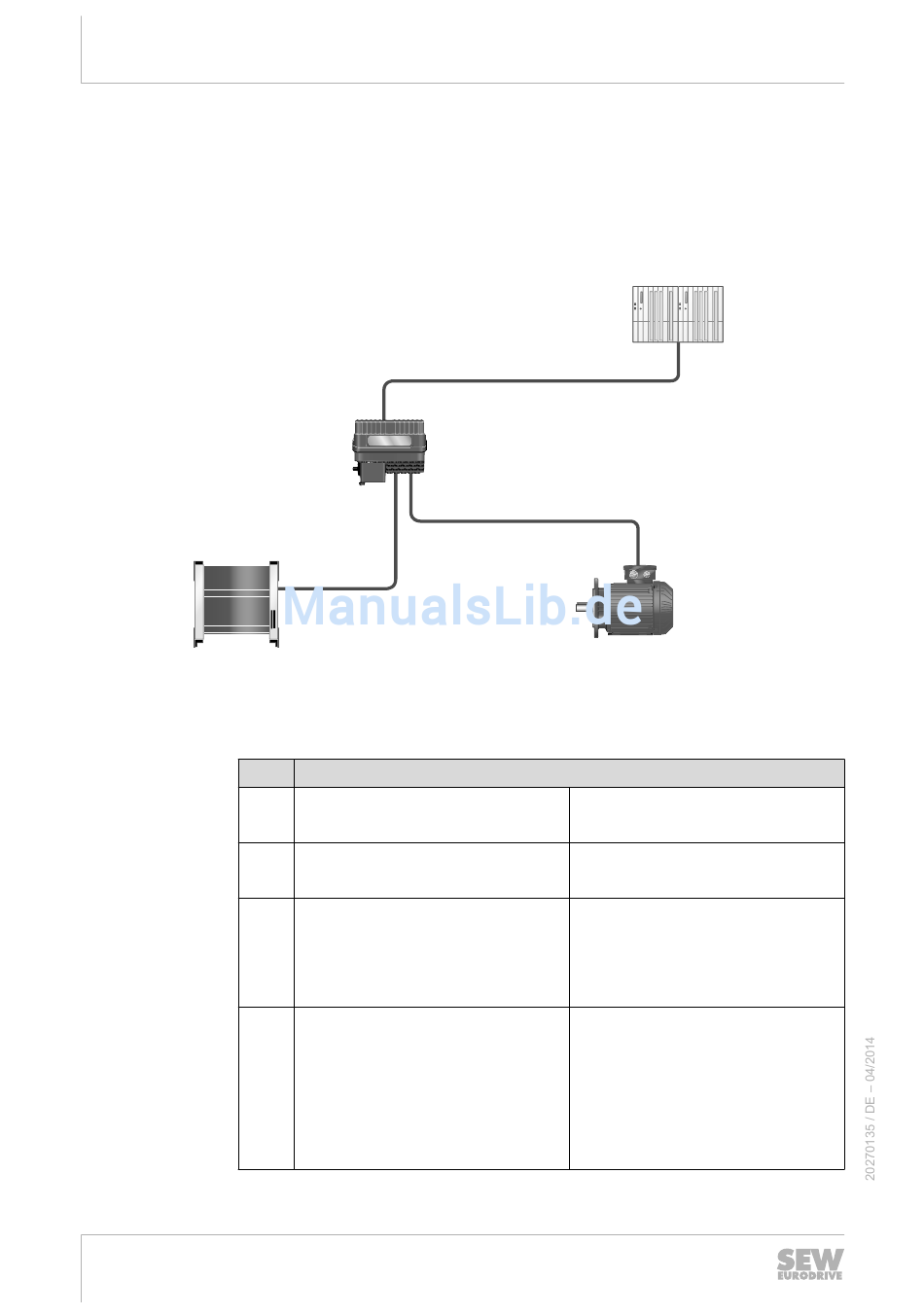

Die folgende Darstellung zeigt das Applikationsbeispiel.
SLS
Die folgende Tabelle zeigt den Ablauf der Inbetriebnahme:
A
1. Anschluss 24-V-Versorgungsspan-
nung
2. Anschluss Versorgungsspannung für
Safety-Option S12
3. Lichtgitter (OSSD-fähig) [1]
4. Anschluss EI7C FS
®
-FC/-MC – Funktionale Sicherheit mit Safety-Option S12
STO, SS1(a)
MOVIFIT ®
Elektrische Installation
+24V -> X20:2
0V24 -> X20:3
X29:1 -> X29:7
X29:2 -> X29:8
+24V -> X45:21
0V24 -> X45:31
OSSD1 -> X45:1
OSSD2 -> X45:11
Geberspur A -> X25:3
Geberspur /A -> X25:4
Geberspur B -> X25:13
Geberspur /B -> X25:14
+24V -> X25: 23
0V24 -> X25: 33
PLC
DR..
