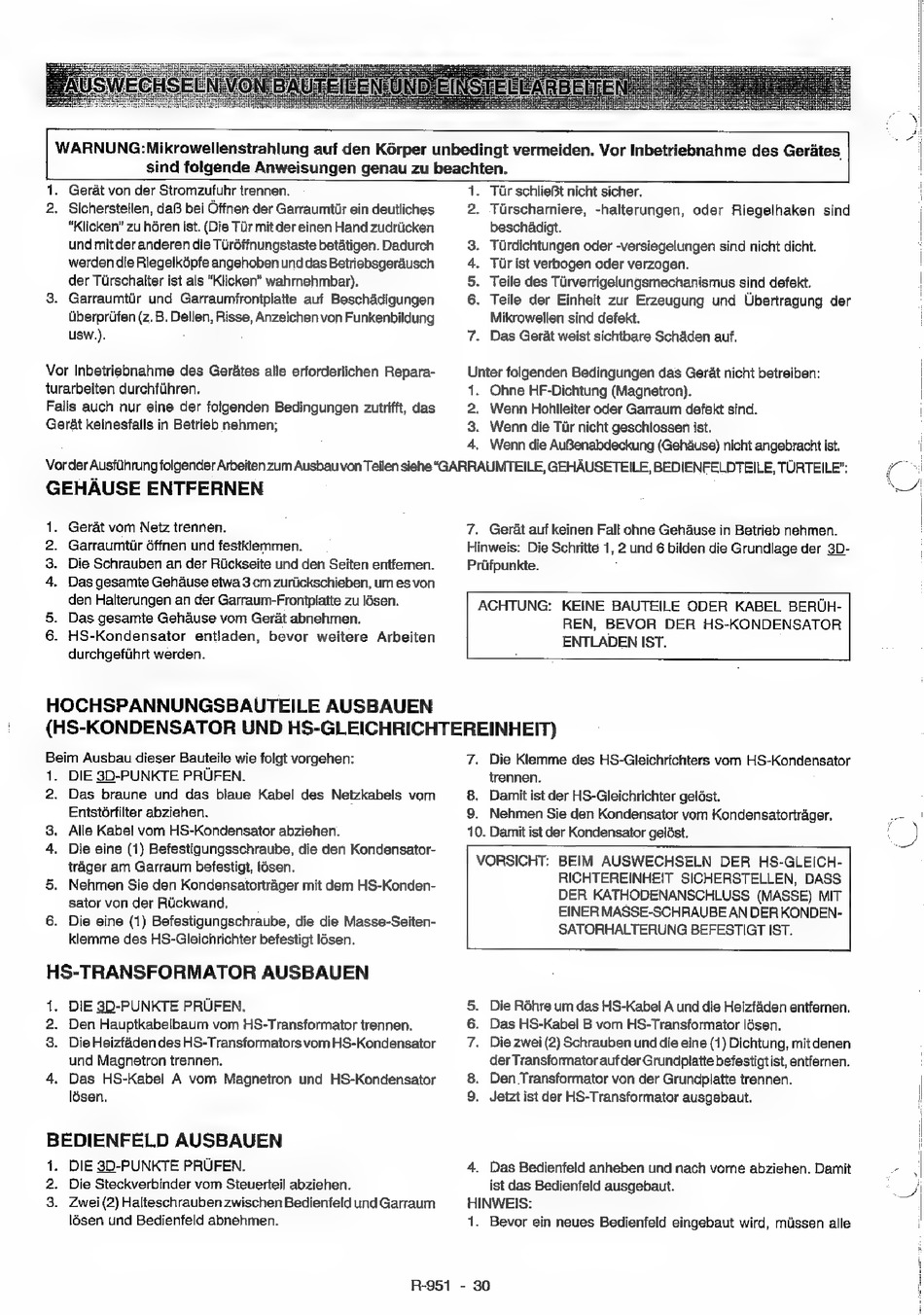

Hochspannungsbauteile Ausbauen; Hs-Transformator Ausbauen; Bedienfeld Ausbauen - Sharp R-951 Serviceanleitung

sind folgende Anweisungen genau zu beachten.
1.
2,
Gerat von der Stromzufuhr trennen.
Sicherstellen, daB bei Offnen der Garraumtir ein deutliches
"Klicken" zu héren ist. (Die Tir mit der einen Hand zudriicken
und mit der anderen die Turdffnungstaste betatigen. Dadurch
werden die Riegelképfe angehoben und das Betriebsgeraéusch
der Tirschalter ist als "Klicken" wahrnehmbar).
Garraumtir und Garraumfrontplatte auf Beschadigungen
Uberprifen (z. B. Dellen, Risse, Anzeichen von Funkenbildung
usw.).
Vor Inbetriebnahme des Gerates alle erforderlichen Repara-
turarbeiten durchfihren.
Falls auch nur eine der folgenden Bedingungen zutrifft, das
Gerat keinesfalls in Betrieb nehmen;
1. Tur schlieBt nicht sicher.
2. Turscharniere, -halterungen, oder Riegelhaken sind
beschadigt.
Turdichtungen oder -versiegelungen sind nicht dicht.
Tir ist verbogen oder verzogen.
Teile des Tirverrigelungsmechanismus sind defekt.
Teile der Einheit zur Erzeugung und Ubertragung der
Mikrowellen sind defekt.
7. Das Gerat weist sichtbare Schaden auf.
OAR
Unter folgenden Bedingungen das Gerat nicht betreiben:
1. Ohne HF-Dichtung (Magnetron).
2. Wenn Hohlleiter oder Garraum defekt sind.
3. Wenn die Tir nicht geschlossen ist.
4, Wenn die AuBenabdeckung (Gehause) nicht angebracht ist.
FwoNno
Qa
Gerat vom Netz trennen.
Garraumtir 6ffnen und festklemmen.
Die Schrauben an der Riickseite und den Seiten entfernen.
Das gesamte Gehause etwa 3 cm zurtickschieben, um es von
den Halterungen an der Garraum-Frontplatte zu lésen.
Das gesamte Gehause vom Gerat abnehmen.
HS-Kondensator entiaden, bevor weitere Arbeiten
durchgeftihrt werden.
HOCHSPANNUNGSBAUTEILE AUSBAUEN
(HS-KONDENSATOR UND HS-GLEICHRICHTEREINHEIT)
Beim Ausbau dieser Bauteile wie folgt vorgehen:
1.
2.
3.
4.
5.
6.
DIE 3D-PUNKTE PRUFEN.
Das braune und das blaue Kabel des Netzkabels vom
Enist6rfilter abziehen.
Alle Kabel vom HS-Kondensator abziehen.
Die eine (1) Befestigungsschraube, die den Kondensator-
trager am Garraum befestigt, l6sen.
Nehmen Sie den Kondensatortrager mit dem HS-Konden-
sator von der Riickwand.
Die eine (1) Befestigungschraube, die die Masse-Seiten-
klemme des HS-Gleichrichter befestigt l6sen.
HS-TRANSFORMATOR AUSBAUEN
1. DIE 3D-PUNKTE PRUFEN.
2. Den Hauptkabelbaum vom HS-Transformator trennen.
3. Die Heizfaden des HS-Transformators vom HS-Kondensator
und Magnetron trennen.
4. Das HS-Kabel A vom Magnetron und HS-Kondensator
lésen.
BEDIENFELD AUSBAUEN
1. DIE 3D-PUNKTE PRUFEN.
2. Die Steckverbinder vom Steuerteil abziehen.
3. Zwei (2) Halteschrauben zwischen Bedienfeld und Garraum
lésen und Bedienfeld abnehmen.
7. Ger&t auf keinen Fall ohne Gehause in Betrieb nehmen.
Hinweis: Die Schritte 1, ee und 6 bilden die Grundlage der 3D-
Prafpunkte.
ACHTUNG: KEINE BAUTEILE ODER KABEL BERUH-
REN, BEVOR DER HS-KONDENSATOR
ENTLADEN IST.
7. Die Klemme des HS-Gleichrichters vom HS-Kondensator
trennen.
8. Damit ist der HS-Gleichrichter gelést.
9. Nehmen Sie den Kondensator vom Kondensatortrager.
10. Damit ist der Kondensator gelést.
VORSICHT: BEIM AUSWECHSELN DER HS-GLEICH-
RICHTEREINHEIT SICHERSTELLEN, DASS
DER KATHODENANSCHLUSS (MASSE) MIT
EINER MASSE-SCHRAUBE AN DER KONDEN-
SATORHALTERUNG BEFESTIGT IST.
5. Die R6hre um das HS-Kabel A und die Heizfaden entfernen.
6. Das HS-Kabel B vom HS-Transformator lésen.
7. Die zwei (2) Schrauben und die eine (1) Dichtung, mit denen
der Transformator auf der Grundplatte befestigtist, entfernen.
8. Den Transformator von der Grundplatte trennen.
9. Jetzt ist der HS-Transformator ausgebaut.
4. Das Bedienfeld anheben und nach vorne abziehen. Damit
ist das Bedienfeld ausgebaut.
HINWEIS:
1. Bevor ein neues Bedienfeld eingebaut wird, mlssen alle
R-951 - 30
