8 Zyklen

8.1 Allgemeines zu den Zyklen

Häufig wiederkehrende Bearbeitungen, die mehrere Bearbeitungsschritte
umfassen, sind in der TNC als Zyklen gespeichert. Auch Koordinaten-
Umrechnungen und einige Sonderfunktionen stehen als Zyklen zur
Verfügung.
Die Zyklen sind in folgende Gruppen unterteilt:
• Die einfacheren Bearbeitungszyklen wie Tiefbohren und Gewinde-
bohren, sowie die Fräsbearbeitungen Nut, Kreis- und Rechtecktasche.
• SL(Subkontur-Liste)-Zyklen, mit denen aufwendigere Konturen
bearbeitet werden, die sich aus mehreren überlagerten Teilkonturen
zusammensetzen.
• SL-Zyklen für konturorientierte Bearbeitung, mit denen die TNC das
Werkzeug beim Ausräumen und Schlichten an der Kontur entlang
verfährt. Dabei bestimmt die TNC die Fräser-Einstichpositionen
selbsttätig.
• Zyklen zur Koordinaten-Umrechnung, mit denen beliebige Konturen
verschoben, gedreht, gespiegelt, vergrößert und verkleinert werden.
• Sonder-Zyklen Verweilzeit, Programm-Aufruf, Spindel-Orientierung
und Schwenken der Bearbeitungsebene .

Zyklus programmieren

Zyklus definieren

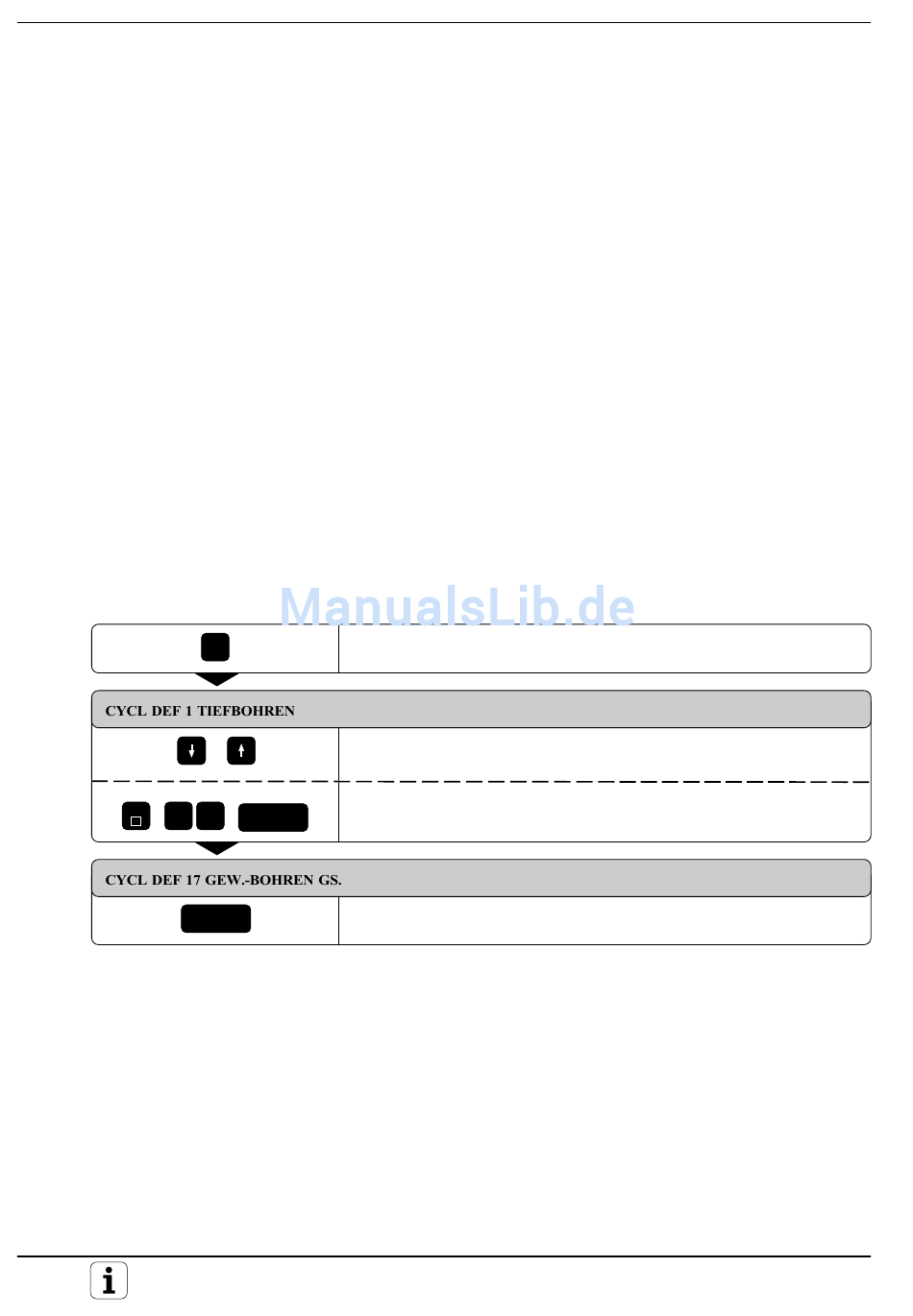

Mit der Taste CYCL DEF wird zuerst die Zyklus-Übersicht aktiviert.
Danach wird der gewünschte Zyklus angewählt und im Klartext-Dialog
definiert. Das folgende Beispiel zeigt, wie ein beliebiger Zyklus definiert
wird:
GOTO
1 7
8-2
Zyklus-Übersicht aktivieren
CYCL
DEF
Mit vertikalen Pfeiltasten z.B. Zyklus 17 anwählen
Mit GOTO-Taste gewünschten Zyklus direkt anwählen
ENT
Angewählten Zyklus übernehmen
ENT
.
.
.
