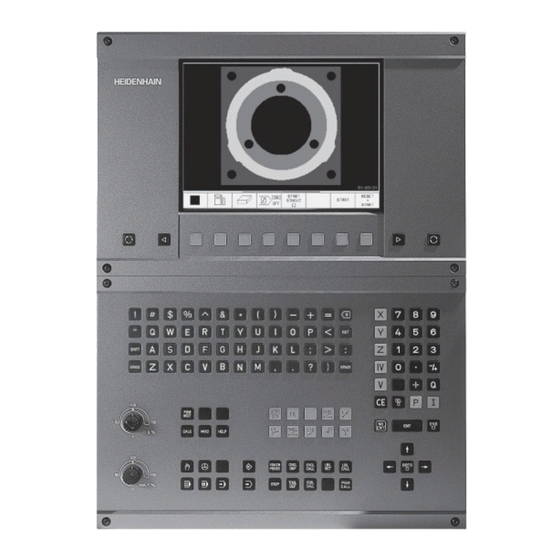

HEIDENHAIN TNC 426 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. HEIDENHAIN Anleitungen
  4. Steuergeräte
  5. TNC 426
  6. Benutzerhandbuch

HEIDENHAIN TNC 426 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für TNC 426:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TNC 426
TNC 425
TNC 415 B
TNC 407
Benutzer-Handbuch
DIN-ISO Programmierung
12/96

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HEIDENHAIN TNC 426

Inhaltszusammenfassung für HEIDENHAIN TNC 426

  • Seite 1 TNC 426 TNC 425 TNC 415 B TNC 407 Benutzer-Handbuch DIN-ISO Programmierung 12/96...
  • Seite 2 Koordinatenachsen und Ziffern eingeben, Editieren Programme/Dateien verwalten, TNC-Funktionen Koordinatenachsen wählen bzw. ins Programme/Dateien Taschenrechner ein- Programm eingeben CALC wählen, löschen und blenden (nur TNC 426) externe Datenüber- Ziffern Programm-Aufruf in ein tragung (nur TNC 426) CALL Programm eingeben Dezimal-Punkt Programme/Dateien MOD-Funktion wählen (nicht TNC 426)

  • Seite 3: Tnc-Typ, Software Und Funktionen

    TNC 415 B, TNC 425 280 540 xx TNC 415 F , TNC 425 E 280 560 xx TNC 426 CA, TNC 426 PA 280 462 xx TNC 426 CE, TNC 426 PE 280 463 xx Die Kennbuchstaben E und F kennzeichnen die Export- versionen der TNCs.
  • Seite 4 Inhalt Benutzer-Handbuch TNC 407 , TNC 415 B, TNC 425, TNC 426 (280 5x0-xx, 280 462-xx) DIN-ISO Programmierung Einführung Handbetrieb und Einrichten Positionieren mit Handeingabe Programmieren: Grundlagen, Datei-Verwaltung, Programmierhilfen Programmieren: Werkzeuge Programmieren: Konturen programmieren Programmieren: Zusatz-Funktionen Programmieren: Zyklen Programmieren: Unterprogramme, Programmteil-Wiederholungen...

  • Seite 5: Inhaltsverzeichnis

    1.1 Die TNCs der Serie 400 2 1.2 Bildschirm und Bedienfeld 4 1.3 Betriebsarten 5 1.4 Status-Anzeigen 7 1.5 Zubehör: 3D-Tastsysteme und elektronische Handräder von HEIDENHAIN 11 2 HANDBETRIEB UND EINRICHTEN 13 2.1 Einschalten 14 2.2 Verfahren der Maschinenachsen 15 2.3 Spindeldrehzahl S, Vorschub F und Zusatzfunktion M 17...
  • Seite 6 7 .1 Zusatz-Funktionen M und STOP eingeben 94 7 .2 Zusatz-Funktionen für Programmlauf-Kontrolle, Spindel und Kühlmittel 95 7 .3 Zusatz-Funktionen für Koordinatenangaben 95 7 .4 Zusatz-Funktionen für das Bahnverhalten 97 7 .5 Zusatz-Funktionen für Drehachsen 101 Übersicht M-Funktionen HEIDENHAIN TNCs der Serie 400...
  • Seite 7 8 PROGRAMMIEREN: ZYKLEN 105 8.1 Allgemeines zu den Zyklen 106 8.2 Bohrzyklen 107 TIEFBOHREN (Zyklus G83) 107 GEWINDEBOHREN mit Ausgleichsfutter (Zyklus G84) GEWINDEBOHREN ohne Ausgleichsfutter GS (Zyklus G85) 110 GEWINDESCHNEIDEN (Zyklus G86) Beispiel: Bohrzyklen 112 Beispiel: Bohrzyklen 113 8.3 Zyklen zum Fräsen von Taschen und Nuten 114 TASCHENFRAESEN (Zyklen G75, G76) 114 KREISTASCHE (Zyklus G77 , G78) 115 Nutenfraesen (Zyklus G74) 117...
  • Seite 8 10.6 Q-Parameter kontrollieren und ändern 168 10.7 Zusätzliche Funktionen 10.8 Formel direkt eingeben 171 10.9 Vorbelegte Q-Parameter 174 10.10 Programmier-Beispiele 176 Beispiel: Ellipse 176 Beispiel: Zylinder konkav mit Radiusfräser 178 Beispiel: Kugel konvex mit Schaftfräser 180 HEIDENHAIN TNCs der Serie 400...
  • Seite 9 Beliebiger Einstieg ins Programm (Satzvorlauf) 194 Wiederanfahren an die Kontur 196 11.5 Sätze überspringen 196 11.6 Blockweises Übertragen: Lange Programme testen und ausführen (nicht TNC 426) 197 12 3D-TASTSYSTEME 199 12.1 Antastzyklen in den Betriebsarten MANUELLER BETRIEB und EL. HANDRAD 200 Meßwerte aus den Antastzyklen protokollieren (nur TNC 426) 201...
  • Seite 10 13.9 Programmiersprache für $MDI wählen 221 13.10 Achsauswahl für L-Satz-Generierung (nur Klartext-Dialog) 221 13.11 Verfahrbereichs-Begrenzungen eingeben, Nullpunkt-Anzeige 221 13.12 HELP-Dateien anzeigen 222 13.13 Betriebszeiten anzeigen (nur TNC 426) 223 14 TABELLEN UND ÜBERSICHTEN 225 14.1 Allgemeine Anwenderparameter 226 Eingabemöglichkeiten für Maschinenparameter 226 Allgemeine Anwenderparameter anwählen 226...

  • Seite 11: Einführung

    Einführung...

  • Seite 12: Die Tncs Der Serie

    Zusätzlich können Sie die Winkelposition der Spindel programmiert einstellen. Die TNC 426 Die TNC 426 PA ist eine Steuerung mit digitaler Antriebsregelung. Dadurch erreicht die TNC eine sehr hohe Konturtreue. Das gilt auch für komplexe Werkstück-Geometrien die Sie mit hohen Geschwin- digkeiten bearbeiten lassen.
  • Seite 13 Ein Programm läßt sich auch dann eingeben und testen, während ein anderes Programm gerade eine Werkstückbearbeitung ausführt. Kompatibilität Die TNC kann alle Bearbeitungs-Programme ausführen, die an HEIDENHAIN-Bahnsteuerungen ab der TNC 150 B erstellt wurden. HEIDENHAIN TNCs der Serie 400...

  • Seite 14: Bildschirm Und Bedienfeld

    1.2 Bildschirm und Bedienfeld Bildschirm Die Abbildung rechts zeigt die Bedienelemente des Bildschirms: Einstellregler für Helligkeit und Kontrast Bildschirm-Umschalttaste für Maschinen- und Programmier- Betriebsarten Festlegen der Bildschirm-Aufteilung Softkey-Wahltasten Softkey-Leisten umschalten Kopfzeile Bei eingeschalteter TNC zeigt der Bildschirm in der Kopfzeile die angewählten Betriebsarten an: Maschinen-Betriebsarten links und Programmier-Betriebsarten rechts.

  • Seite 15: Betriebsarten

    Bedienfeld Die Abbildung rechts oben zeigt das Bedienfeld der TNC 426, die Abbildung rechts in der Mitte zeigt das Bedienfeld der TNC 425, TNC 415 B und TNC 407 . Die Tasten sind nach ihrer Funktion grup- piert: Alpha-Tastatur für Texteingaben, Dateinamen und DIN/ISO-Programmierungen...

  • Seite 16: Positionieren Mit Handeingabe

    POSITIONIEREN MIT HANDEINGABE In dieser Betriebsart lassen sich einfache Verfahrbewegungen programmieren, z.B. um planzufräsen oder vorzupositionieren. Softkeys zur Bildschirm-Aufteilung Softkey Fenster Programm links: Programm, rechts: Status-Anzeige PROGRAMM EINSPEICHERN/EDITIEREN Ihre Bearbeitungs-Programme erstellen Sie in dieser Betriebsart. Vielseitige Unterstützung und Ergänzung beim Programmieren bieten die verschiedenen Zyklen und die Q-Parameter-Funktionen.

  • Seite 17: Programmlauf Satzfolge Und Programmlauf Einzelsatz

    Maschine. Sie erscheint automatisch in den Betriebsarten PROGRAMMLAUF EINZELSATZ und PROGRAMMLAUF SATZ- FOLGE, solange für die Anzeige nicht ausschließlich „Grafik“ gewählt wurde, und beim POSITIONIEREN MIT HANDEINGABE. In den Betriebsarten MANUELLER BETRIEB und EL. HANDRAD erscheint die Status-Anzeige im großen Fenster. HEIDENHAIN TNCs der Serie 400...

  • Seite 18: Zusätzliche Status-Anzeigen

    Informationen der Status-Anzeige Symbol Bedeutung Ist- oder Soll-Koordinaten der aktuellen Position X Y Z Maschinenachsen M Drehzahl S, Vorschub F und wirksame Zusatzfunktion M Programmlauf ist gestartet Achse ist geklemmt Achse kann mit dem Handrad verfahren werden Achsen werden in geschwenkter Bearbeitungsebene verfahren Achsen werden unter Berücksichtigung der Grund- drehung verfahren...

  • Seite 19: Allgemeine Programm-Informationen

    Zusätzliche Status-Anzeige wählen, z.B. allge- meine Programm-Informationen Allgemeine Programm-Informationen Hauptprogramm-Name Aufgerufene Programme Aktiver Bearbeitungs-Zyklus Kreismittelpunkt, Pol I, J (CC) Bearbeitungszeit Zähler für Verweilzeit Positionen und Koordinaten Positionsanzeige Art der Positionsanzeige, z.B. Ist-Positionen Schwenkwinkel für die Bearbeitungsebene Winkel der Grunddrehung HEIDENHAIN TNCs der Serie 400...

  • Seite 20: Informationen Zu Den Werkzeugen

    Informationen zu den Werkzeugen Anzeige T: Werkzeug-Nummer und -Name Anzeige RT: Nummer und Name eines Schwester-Werkzeugs Werkzeugachse Werkzeug-Länge und -Radien Aufmaße (Delta-Werte) aus der Werkzeug-Tabelle (TAB) Standzeit, maximale Standzeit (TIME 1) und maximale Standzeit beim Werkzeug-Aufruf (TIME 2) Anzeige des aktiven Werkzeugs und des (nächsten) Schwester- Werkzeugs Koordinaten-Umrechnungen Hauptprogramm-Name...

  • Seite 21: Zubehör: 3D-Tastsysteme Und Elektronische Handräder Von Heidenhain

    Die elektronischen Handräder vereinfachen das präzise manuelle Verfahren der Achsschlitten. Der Verfahrweg pro Handrad-Umdre- hung ist in einem weiten Bereich wählbar. Neben den Einbau- Handrädern HR 130 und HR 150 bietet HEIDENHAIN das portable Handrad HR 410 an. HEIDENHAIN TNCs der Serie 400...

  • Seite 22: Handbetrieb Und Einrichten

    Handbetrieb und Einrichten...

  • Seite 23: Einschalten

    2.1 Einschalten Die Referenzpunkte müssen Sie nur dann überfahren, wenn Sie die Maschinen- Das Einschalten und das Anfahren der Referenz- achsen verfahren wollen. Wenn Sie nur punkte sind maschinenabhängige Funktionen. Beach- Programme editieren oder testen wollen, ten Sie Ihr Maschinenhandbuch. dann wählen Sie nach dem Einschalten der Steuerspannung sofort die Betriebs- art PROGRAMM-EINSPEICHERN/...

  • Seite 24: Verfahren Der Maschinenachsen

    Achse verfahren soll ...oder Achse kontinuierlich verfahren: Externe Richtungstaste gedrückt halten und externe START-Taste kurz drücken. Die Achse verfährt, bis sie angehalten wird Anhalten: Externe STOP-Taste drücken Mit beiden Methoden können Sie auch mehrere Achsen gleichzeitig verfahren. HEIDENHAIN TNCs der Serie 400...

  • Seite 25: Verfahren Mit Dem Elektronischen Handrad Hr

    Verfahren mit dem elektronischen Handrad HR 410 Das tragbare Handrad HR 410 ist mit zwei Zustimmtasten ausgerü- stet. Die Zustimmtasten befinden sich unterhalb des Sterngriffs. Sie können die Maschinenachsen nur verfahren, wenn eine der Zustimmtasten gedrückt ist (maschinenabhängige Funktion). Das Handrad HR 410 verfügt über folgende Bedienelemente: NOT-AUS Handrad Zustimmtasten...

  • Seite 26: Schrittweises Positionieren

    Sie Spindeldrehzahl S und Zusatzfunktion M über Softkeys ein. Die Zusatzfunktionen sind in „7 . Programmieren: Zusatz- funktionen“ beschrieben. Der Vorschub ist durch einen Maschinen- parameter festgelegt und läßt sich nur mit den Override-Dreh- knöpfen ändern (siehe nächste Seite). HEIDENHAIN TNCs der Serie 400...

  • Seite 27: Bezugspunkt-Setzen (Ohne 3D-Tastsystem)

    Werte eingeben Beispiel: Spindeldrehzahl S eingeben Eingabe für Spindeldrehzahl wählen: Softkey S SPINDELDREHZAHL S= < 1000 Spindeldrehzahl eingeben und mit der externen START-Taste übernehmen Die Spindeldrehung mit der eingegebenen Drehzahl S wird mit einer Zusatzfunktion M gestartet. Die Zusatzfunktion M geben Sie in gleicher Weise ein. Spindeldrehzahl und Vorschub ändern Mit den Override-Drehknöpfen für Spindeldrehzahl S und Vorschub F läßt sich der eingestellte Wert von 0% bis 150% ändern.

  • Seite 28: Bearbeitungsebene Schwenken

    Für das Schwenken der Bearbeitungsebene gibt es zwei Funktionen: Manuelles Schwenken mit dem Softkey 3D ROT in den Betriebs- arten MANUELLER BETRIEB und EL. HANDRAD (nachfolgend beschrieben) Gesteuertes Schwenken, Zyklus G80 BEARBEITUNGSEBENE im Bearbeitungs-Programm: Siehe „8.5 Zyklen zur Koordinaten- Umrechnung“ HEIDENHAIN TNCs der Serie 400...
  • Seite 29 Die TNC-Funktionen zum „Schwenken der Bearbeitungsebene“ sind Falls die Schwenkachsen Ihrer Maschine Koordinaten-Transformationen. Dabei steht die Bearbeitungs- nicht geregelt sind, müssen Sie die Ist- Ebene immer senkrecht zur Richtung der Werkzeugachse. Position der Drehachse ins Menü zum Grundsätzlich unterscheidet die TNC beim Schwenken der manuellen Schwenken eintragen: Stimmt Bearbeitungsebene zwei Maschinen-Typen: die Ist-Position der Drehachse(n) mit dem...
  • Seite 30 Schwenkwinkel ab dem ersten Satz des abzuarbeiten- den Bearbeitungs-Programms. Verwenden Sie im Bearbeitungs- Programm Zyklus G80 BEARBEITUNGSEBENE, sind die im Zyklus definierten Winkelwerte (ab der Zyklus-Definition) wirksam. Im Menü eingetragene Winkelwerte werden mit den aufgerufenen Werten überschrieben. HEIDENHAIN TNCs der Serie 400...

  • Seite 31: Positionieren Mit Handeingabe

    Positionieren mit Handeingabe...

  • Seite 32: Einfache Bearbeitungen Programmieren Und Abarbeiten

    Für einfache Bearbeitungen oder zum Vorpositionieren des Werk- zeugs eignet sich die Betriebsart POSITIONIEREN MIT HANDEIN- GABE. Hier können Sie ein kurzes Programm im HEIDENHAIN- Klartext-Format oder nach DIN/ISO eingeben und direkt ausführen lassen. Auch die Zyklen der TNC lassen sich aufrufen. Das Pro- gramm wird in der Datei $MDI gespeichert.
  • Seite 33 DREHWINKEL notieren und GRUNDDREHUNG wieder aufheben < Betriebsart wählen: POSITIONIEREN MIT HANDEINGABE < Rundtischachse wählen, notierten Drehwinkel und Vorschub eingeben z.B. G00 G40 G90 C+2.561 F50 < Eingabe abschließen < Externe START-Taste drücken: Schieflage wird durch Drehung des Rundtischs beseitigt HEIDENHAIN TNCs der Serie 400...
  • Seite 34 Programme aus %$MDI sichern oder löschen Die Datei %$MDI wird gewöhnlich für kurze und vorübergehend benötigte Programme verwendet. Soll ein Programm trotzdem gespeichert werden, gehen Sie wie folgt vor: Betriebsart wählen: PROGRAMM EINSPEICHERN/EDITIEREN < Datei-Verwaltung aufrufen: Taste PGM MGT (Program Management) oder PGM NAME <...
  • Seite 35 Programmieren Grundlagen, Datei-Verwaltung, Programmierhilfen...

  • Seite 36: Grundlagen

    4.1 Grundlagen Wegmeßsysteme und Referenzmarken An den Maschinenachsen befinden sich Wegmeßsysteme, die die Positionen des Maschinentisches bzw. des Werkzeugs erfassen. Wenn sich eine Maschinenachse bewegt, erzeugt das dazugehörige Wegmeßsystem ein elektrisches Signal, aus dem die TNC die genaue Ist-Position der Maschinenachse errechnet. Bei einer Stromunterbrechung geht die Zuordnung zwischen der Maschinenschlitten-Position und der berechneten Ist-Position verloren.

  • Seite 37: Bezugssysteme An Fräsmaschinen

    Neben den Hauptachsen X, Y und Z gibt es parallel laufen- de Zusatzachsen U, V und W. Drehachsen werden mit A, B und C bezeichnet. Das Bild unten zeigt die Zuordnung der Zusatzachsen bzw. Drehachsen zu den Hauptachsen. HEIDENHAIN TNCs der Serie 400...
  • Seite 38 Polarkoordinaten Wenn die Fertigungszeichnung rechtwinklig bemaßt ist, erstellen Sie das Bearbeitungs-Programm auch mit rechtwinkligen Koordina- ten. Bei Werkstücken mit Kreisbögen oder bei Winkelangaben ist es oft einfacher, die Positionen mit Polarkoordinaten festzulegen. Im Gegensatz zu den rechtwinkligen Koordinaten X, Y und Z be- schreiben Polarkoordinaten nur Positionen in einer Ebene.

  • Seite 39: Absolute Und Relative Werkstück-Positionen

    G91 Y= 10 mm Absolute und inkrementale Polarkoordinaten Absolute Koordinaten beziehen sich immer auf den Pol und die Winkel-Bezugsachse. Inkrementale Koordinaten beziehen sich immer auf die zuletzt programmierte Position des Werkzeugs. G91+R G91+H G91+H 0° HEIDENHAIN TNCs der Serie 400...

  • Seite 40: Bezugspunkt Wählen

    Sie eine Position oder eine Werkstück-Ecke als Bezugs- punkt, von dem aus sich die Maße der übrigen Werkstückpositionen möglichst einfach ermitteln lassen. Besonders komfortabel setzen Sie Bezugspunkte mit einem 3D- Tastsystem von HEIDENHAIN. Siehe „12.2 Bezugspunkt-Setzen mit 3D-Tastsystemen“ . Beispiel Die Werkstück-Skizze rechts zeigt Bohrungen ( bis ), deren Bemaßungen sich auf einen absoluten Bezugspunkt mit den...

  • Seite 41: Datei-Verwaltung Der Tnc

    Wenn Sie mehr als 512 Dateien in einem Verzeichnis speichern, dann sortiert die TNC die Dateien nicht mehr alphabetisch. Datensicherung HEIDENHAIN empfiehlt, die auf der TNC neu erstellten Programme und Dateien in regelmäßigen Abständen auf einem PC zu sichern. Hierfür stellt HEIDENHAIN ein kostenloses Backup-Programm Falls Sie alle auf der Festplatte befindli- (TNCBACK.EXE) zur Verfügung.

  • Seite 42: Mit Der Datei-Verwaltung Arbeiten

    Datei-Verwaltung, die Bedeutung der einzelnen Bildschirm- Informationen und wie Sie Dateien und Verzeichnisse auswählen können. Wenn Sie mit der Datei-Verwaltung der TNC 426 noch nicht vertraut sind, lesen Sie diesen Abschnitt vollständig durch und testen die einzelnen Funktionen an der TNC.
  • Seite 43 Verzeichnis im linken Fenster markieren: Das rechte Fenster zeigt alle Dateien aus dem Verzeichnis an, das markiert ist. < Wählen Sie eine Datei oder erstellen Sie ein neues Verzeichnis, wie nachfolgend beschrieben. HEIDENHAIN TNCs der Serie 400...
  • Seite 44 Datei wählen: Anzeige langer Datei-Übersichten Softkey Datei-Übersicht seitenweise nach oben Datei im rechten Fenster markieren: durchblättern < Datei-Übersicht seitenweise nach unten Die gewählte Datei wird in der Be- durchblättern oder triebsart aktiviert, aus der Sie die Datei- Verwaltung aufgerufen haben: Softkey SELECT Taste oder ENT drücken Neues Verzeichnis erstellen (nur auf Laufwerk TNC möglich): Verzeichnis im linken Fenster markieren, in dem Sie ein Unterver-...
  • Seite 45 Verzeichnisse anzeigen: Softkey PATH drücken Zeigt die TNC ein Fenster mit Verzeichnissen an, so erscheint in der Softkey-Leiste der Softkey FILES: Dateien anzeigen: Softkey FILES drücken Benutzen Sie die Pfeil-Tasten, um das Hellfeld an die gewünschte HEIDENHAIN TNCs der Serie 400...

  • Seite 46: Übersicht: Erweiterte Datei-Funktionen

    Stelle auf dem Bildschirm zu bewegen. Übersicht: Erweiterte Datei-Funktionen Laufwerk wählen: Diese Tabelle gibt einen Überblick über die nachfol- gend beschriebenen Funktionen. Falls das gewählte Fenster keine Funktion Softkey Verzeichnisse anzeigt: Softkey PATH drücken Bestimmten Datei-Typ anzeigen < Datei kopieren (und konvertieren) Laufwerk markieren und mit Softkey oder SELECT oder Taste ENT wählen: Das...
  • Seite 47 Wenn Sie Tabellen kopieren, können Sie mit dem Softkey REPLACE FIELDS einzelne Zeilen oder Spalten in der Ziel-Tabelle überschrei- Umbenennen ausführen: Taste ENT ben. Voraussetzungen: drücken die Ziel-Tabelle muß bereits exisitieren die zu kopierende Datei darf nur die zu ersetzenden Spalten oder Zeilen enthalten HEIDENHAIN TNCs der Serie 400...

  • Seite 48: Dateien Markieren

    Dateien markieren Dateien in ein anderes Verzeichnis kopieren Funktionen, wie das Kopieren oder Löschen von Dateien, können Sie sowohl auf einzelne als auch mehrere Dateien gleichzeitig Bildschirm-Aufteilung mit gleich großen Fenstern anwenden. Mehrere Dateien markieren Sie wie folgt: wählen In beiden Fenstern Verzeichnisse anzeigen: Softkey PATH drücken Hellfeld auf erste Datei bewegen Rechtes Fenster:...
  • Seite 49 Bewegen Sie das Hellfeld auf die Datei, die Sie konvertieren möchten Softkey COPY drücken In Dialogfeld den Namen der Zieldatei eingeben und – durch einen Punkt getrennt – den gewünschten Datei-Typ angeben Mit Softkey EXECUTE oder Taste ENT bestätigen HEIDENHAIN TNCs der Serie 400...

  • Seite 50: Dateiverwaltung

    4.3 Dateiverwaltung der TNC 425, Dateien in der TNC TNC 415 B, TNC 407 Programme im HEIDENHAIN-Klartext-Dialog Datei-Verwaltung nach DIN/ISO Bevor Sie ein Bearbeitungs-Programm in die TNC eingeben, verge- ben Sie einen Programm-Namen. Die TNC speichert das Programm Tabellen für als eine Datei mit diesem Namen ab.

  • Seite 51: Ansicht Wählen

    Speicher über Schnittstelle RS 232 Speicher über Schnittstelle RS 422 Schnittstellen-Betriebsart bei externem Speicher, z.B. FE1, EXT1 Angezeigter Datei-Typ, z.B *.H, wenn nur HEIDENHAIN Klartext- Programme angezeigt werden Beispiel: Anzeige in der Kopfzeile RS 422/EXT1: *.T Die Datei-Übersicht zeigt nur Dateien vom Typ .T an.
  • Seite 52 Bearbeitungsprogramme, die Sie mit der Freien Datei kopieren Konturprogrammierung erstellt haben, können Sie in Datei-Übersicht wählen KLARTEXT-Programme umwandeln: Hellfeld auf zu kopierende Datei bewegen Datei-Übersicht mit Taste PGM NAME wählen Softkey COPY drücken Hellfeld auf Datei bewegen, die Sie umwandeln wollen Neuen Datei-Namen in die Kopfzeile eingeben und mit Taste ENT bestätigen.

  • Seite 53: Diskette Formatieren

    Rohteil: Werkzeug-Definitionen und -aufrufe, Vorschübe und Drehzahlen sowie Bahnbewegungen, Zyklen und weitere Funktionen. Der letzte Satz eines Programms beginnt mit N99999 und ist mit „%“ , dem Programm-Namen und der gültigen Maßeinheit gekenn- zeichnet. HEIDENHAIN TNCs der Serie 400...

  • Seite 54: Rohteil Definieren

    < Neuen Programm-Namen eingeben, mit Taste ENT bestätigen < Maßeinheit wählen bei TNC 426: Softkey MM oder INCH drücken. Die TNC wechselt ins Programm-Fenster Maßeinheit wählen bei TNC 425/TNC 415 B/ TNC 407: Taste ENT für mm, Taste NO ENT für Zoll.
  • Seite 55 N 2 0 G 3 1 G 9 0 X + 1 0 0 Y + 1 0 0 Z + 0 * MAX-Punkt-Koordinaten N 9 9 9 9 9 % N E U G 7 1 * Programm-Ende, Name, Maßeinheit HEIDENHAIN TNCs der Serie 400...

  • Seite 56: Werkzeug-Bewegungen Programmieren

    Sätze an beliebiger Stelle einfügen Werkzeug-Bewegungen programmieren Wählen Sie den Satz, hinter dem Sie einen neuen Um einen Satz zu programmieren, wählen Sie eine DIN/ISO- einfügen wollen und eröffnen Sie den neuen Satz. Funktionstaste auf der Alfa-Tastatur. Wählen Sie von vornherein die Satz-Nummern- Schrittweite so, daß...

  • Seite 57: Kommentare Einfügen

    3. Kommentar in eigenem Satz Den Satz wählen, hinter dem Sie den Kommentar einfügen wollen Den Programmier-Dialog mit der Taste „;“ (Semikolon) auf der Alpha-Tastatur eröffnen Kommentar eingeben und den Satz mit der Taste END abschließen HEIDENHAIN TNCs der Serie 400...

  • Seite 58: Text-Dateien Erstellen

    4.6 Text-Dateien erstellen An der TNC können Sie Texte mit einem Text-Editor erstellen und überarbeiten. Typische Anwendungen: Erfahrungswerte festhalten Arbeitsabläufe dokumentieren Formelsammlungen und Schnittdaten-Tabellen erstellen Text-Dateien sind Dateien vom Typ .A (ASCII). Wenn Sie andere Dateien bearbeiten möchten, dann konvertieren Sie diese zuerst in den Typ .A (siehe „4.2/4.3 Datei-Verwaltung“).

  • Seite 59: Textblöcke Bearbeiten

    Sie noch folgende Schritte aus: Cursor auf die Position bewegen, an der Sie den zwischen- gespeicherten Textblock einfügen wollen Softkey INSERT BLOCK drücken: Text wird eingefügt Solange sich der Text im Zwischenspeicher befindet, können Sie ihn beliebig oft einfügen. HEIDENHAIN TNCs der Serie 400...

  • Seite 60: Textteile Finden

    Markierten Block in andere Datei übertragen Den Textblock wie bereits beschrieben markieren Softkey APPEND TO FILE drücken Die TNC zeigt den Dialog ZIEL -DATEI = Pfad und Namen der Zieldatei eingeben. Die TNC hängt den markierten Textblock an die Zieldatei an. Wenn keine Zieldatei mit dem eingegebenen Namen existiert, dann schreibt die TNC markierten Text in eine neue Datei...

  • Seite 61: Der Taschenrechner (Nur Tnc 426)

    4.7 Der Taschenrechner (nur TNC 426) Die TNC verfügt über einen Taschenrechner mit den wichtigsten mathematischen Funktionen. Den Taschenrechner öffnen und schließen Sie mit der Taste CALC. Mit den Pfeil-Tasten können Sie ihn auf dem Bildschirm frei ver- schieben. Die Rechen-Funktionen wählen Sie durch einen Kurzbefehl auf der Alpha-Tastatur.

  • Seite 62: Paletten-Tabellen Erstellen

    4.8 Paletten-Tabellen erstellen Die Paletten-Tabellen werden verwaltet und ausgegeben, wie in der PLC festgelegt. Maschinen-Handbuch beachten! Paletten-Tabellen werden in Bearbeitungs-Zentren mit Paletten- Wechsler eingesetzt: Die Paletten-Tabelle ruft für die verschiedenen Paletten die zugehörigen Bearbeitungs-Programme auf und aktiviert die entsprechenden Nullpunkt-Tabellen. Paletten-Tabellen enthalten folgende Angaben: Paletten-Nummer PAL Bearbeitungs-Programm-Name PROGRAMM...
  • Seite 63 Programmieren: Werkzeuge...

  • Seite 64: Programmieren: Werkzeuge

    5.1 Werkzeugbezogene Eingaben Vorschub F Der Vorschub F ist die Geschwindigkeit in mm/min (inch/min), mit der sich der Werkzeugmittelpunkt auf seiner Bahn bewegt. Der maximale Vorschub kann für jede Maschinenachse unterschiedlich sein und ist durch Maschinenparameter festgelegt. Eingabe Den Vorschub können Sie in jedem Positioniersatz eingeben oder in einem separaten Satz.

  • Seite 65: Werkzeug-Daten

    Wert mit der Taste „Ist-Position übernehmen“ in den G99-Satz bzw. in die Werkzeug-Tabelle übernehmen 2 Bestimmen Sie die Länge L mit einem Voreinstellgerät. Dann geben Sie den ermittelten Wert direkt in die Werkzeugdefiniton G99 ein. HEIDENHAIN TNCs der Serie 400...

  • Seite 66: Werkzeug-Radius R

    Werkzeug-Radius R Den Werkzeug-Radius R geben Sie direkt ein. Delta-Werte für Längen und Radien Delta-Werte bezeichnen Abweichungen für die Länge und den Radius von Werkzeugen. Ein positiver Delta-Wert steht für ein Aufmaß (DR>0). Ein negativer Delta-Wert bedeutet ein Untermaß (DR<0). Delta-Werte geben Sie als Zahlenwerte in die Werkzeug-Tabelle ein.
  • Seite 67 CURrent TIME = engl. aktuelle/laufende Zeit) selbsttätig hoch. Für benutzte Werkzeuge können Sie eine Vorgabe eingeben Kommentar zum Werkzeug (maximal 16 Zeichen) WERKZEUG-KOMMENTAR ? Information zu diesem Werkzeug, die an die PLC PLC-STATUS ? übertragen werden soll HEIDENHAIN TNCs der Serie 400...
  • Seite 68 Werkzeug-Tabelle: Notwendige Werkzeug-Daten bei automati- scher Werkzeug-Vermessung (nur Klartext-Dialog) Abk. Eingaben Dialog CUT. Anzahl der Werkzeug-Schneiden (max. 20 Schneiden) ANZAHL DER SCHNEIDEN ? LTOL Zulässige Abweichung von der Werkzeug-Länge L für VERSCHLEIß-TOLERANZ: LÄNGE ? Verschleiß-Erkennung. Wird der eingegebene Wert überschritten, sperrt die TNC das Werkzeug (Status L). Eingabebereich: 0 bis 0;9999 mm RTOL Zulässige Abweichung vom Werkzeug-Radius R für...

  • Seite 69: Werkzeug-Tabellen Editieren

    Sie das Markierungsfeld in der Tabelle mit den Pfeil- Tasten auf jede beliebige Position bewegen, um Werte einzugeben (siehe Bild rechts oben). Wenn nicht alle Informationen gleichzeitig angezeigt werden können, zeigt der Balken oben in der Tabelle das Symbol „>>“ bzw. „<<“ . HEIDENHAIN TNCs der Serie 400...

  • Seite 70: Platz-Tabelle Für Werkzeug-Wechsler

    Hinweise zu Werkzeug-Tabellen Über den Anwender-Parameter MP7266 legen Sie fest, welche Angaben in einer Werkzeug-Tabelle eingetragen werden können und in welcher Reihenfolge sie aufgeführt werden. Sie können einzelne Spalten oder Zeilen einer Werkzeug- Tabelle mit dem Inhalt einer anderen Datei überschrei- ben.

  • Seite 71: Werkzeug-Daten Aufrufen

    Zusatzfunktionen M91 und M92 können Sie eine maschinen- feste Wechselposition eingeben. Wenn Sie vor dem ersten Werk- zeug-Aufruf T0 programmieren, dann verfährt die TNC den Einspann- schaft in der Spindelachse auf eine Position, die von der Werkzeug- Länge unabhängig ist. HEIDENHAIN TNCs der Serie 400...

  • Seite 72: Werkzeug-Korrektur

    5.3 Werkzeug-Korrektur Die TNC korrigiert die Werkzeugbahn um den Korrekturwert für Werkzeug-Länge in der Spindelachse und um den Werkzeug-Radius in der Bearbeitungsebene. Wenn Sie das Bearbeitungs-Programm direkt an der TNC erstellen, ist die Werkzeug-Radiuskorrektur nur in der Bearbeitungsebene wirksam. Die TNC berücksichtigt dabei bis zu fünf Achsen incl. der Drehachsen.

  • Seite 73: Werkzeug-Radiuskorrektur

    Aufheben mit G40 positioniert die TNC das Werkzeug immer senkrecht auf den programmierten Start- oder Endpunkt. Positionieren Sie das Werkzeug so vor dem ersten Konturpunkt bzw. hinter dem letzten Konturpunkt, daß die Kontur nicht beschädigt wird. HEIDENHAIN TNCs der Serie 400...
  • Seite 74 Eingabe der Radiuskorrektur Die Radiuskorrektur geben Sie in einen G01-Satz ein: < Werkzeugbewegung links von der programmier- ten Kontur: G41-Funktion wählen oder Werkzeugbewegung rechts von der program- mierten Kontur: G42-Funktion wählen oder Werkzeugbewegung ohne Radiuskorrektur bzw. Radiuskorrektur aufheben: G40-Funktion wählen Satz beenden: Taste END drücken 5 Programmieren: Werkzeuge...
  • Seite 75 Kontur-Eckpunkt, da sonst die Kontur beschädigt werden kann. Ecken ohne Radiuskorrektur bearbeiten Ohne Radiuskorrektur können Sie Werkzeugbahn und Vorschub an Werkstück-Ecken mit den Zusatzfunktionen M90 und M112 beein- flussen. Siehe „7 .4 Zusatzfunktionen für das Bahnverhalten“ . HEIDENHAIN TNCs der Serie 400...
  • Seite 76 Programmieren: Konturen programmieren...

  • Seite 77: Übersicht: Werkzeug-Bewegungen

    6.1 Übersicht: Werkzeug-Bewegungen Bahnfunktionen Eine Werkstück-Kontur setzt sich gewöhnlich aus mehreren Kontur- elementen wie Geraden und Kreisbögen zusammen. Mit den Bahnfunktionen programmieren Sie die Werkzeugbewegungen für Geraden und Kreisbögen. Zusatzfunktionen M Mit den Zusatzfunktionen der TNC steuern Sie den Programmlauf, z.B. eine Unterbrechung des Programmlaufs die Maschinenfunktionen, wie das Ein- und Ausschalten der Spindeldrehung und des Kühlmittels das Bahnverhalten des Werkzeugs...

  • Seite 78: Grundlagen Zu Den Bahnfunktionen

    Der Programm-Satz enthält drei Koordinaten-Angaben: Die TNC fährt das Werkzeug räumlich auf die programmierte Position. Beispiel: N 5 0 G 0 1 X + 8 0 Y + 0 Z - 1 0 * Siehe Bild rechts unten. HEIDENHAIN TNCs der Serie 400...
  • Seite 79 Eingabe von mehr als drei Koordinaten (nicht TNC 407) Die TNC kann bis zu 5 Achsen gleichzeitig steuern. Bei einer Bear- beitung mit 5 Achsen bewegen sich beispielsweise 3 Linear- und 2 Drehachsen gleichzeitig. Das Bearbeitungs-Programm für eine solche Bearbeitung liefert gewöhnlich ein CAD-System und kann nicht an der Maschine erstellt werden.

  • Seite 80: Kontur Anfahren Und Verlassen

    Bild rechts oben: Wenn Sie den Startpunkt im dunkelgrauen Bereich festlegen, dann wird die Kontur beim Anfahren des ersten Kontur- punkts beschädigt. Erster Konturpunkt Für die Werkzeugbewegung auf den ersten Konturpunkt program- mieren Sie eine Radiuskorrektur. HEIDENHAIN TNCs der Serie 400...
  • Seite 81 Startpunkt in der Spindelachse anfahren Beim Anfahren des Startpunkts muß das Werkzeug in der Spindel- achse auf Arbeitstiefe fahren. Bei Kollisionsgefahr den Startpunkt in der Spindelachse separat anfahren. NC-Beispielsätze N 3 0 G 0 0 G 4 0 X + 2 0 Y + 3 0 * N 4 0 Z - 1 0 * Endpunkt Voraussetzungen für die Wahl des Endpunkts:...

  • Seite 82: Tangential An- Und Wegfahren

    Das ist der letzte Satz mit Radiuskorrektur G41/G42 Den Radius für G26 und G27 wählen Sie so, daß die Kreisbahn zwischen Startpunkt und ersten Konturpunkt sowie letztem Konturpunkt und Endpunkt ausgeführt werden kann. HEIDENHAIN TNCs der Serie 400...

  • Seite 83: Bahnbewegungen - Rechtwinklige Koordinaten

    NC-Beispielsätze N 5 0 G 0 0 G 4 0 G 9 0 X - 3 0 y + 5 0 * Startpunkt N 6 0 G 0 1 G 4 1 X + 0 Y + 5 0 F 3 5 0 * Erster Konturpunkt Tangential Anfahren mit Radius R = 5mm N 7 0 G 2 6 R 5 *...

  • Seite 84: Gerade Mit Vorschub G01 F

    N 1 0 0 X + 5 G 9 0 y + 0 * Eine Kontur nicht mit einem G24-Satz beginnen! Eine Fase wird nur in der Bearbeitungsebene ausgeführt. Der Vorschub beim Fasen entspricht dem zuvor program- mierten Vorschub. Der von der Fase abgeschnittene Eckpunkt wird nicht angefahren. HEIDENHAIN TNCs der Serie 400...

  • Seite 85: Kreismittelpunkt I, J

    Kreismittelpunkt I, J Den Kreismittelpunkt legen Sie für Kreisbahnen fest, die Sie mit den Funktionen G02/G03 programmieren. Dazu geben Sie die rechtwinkligen Koordinaten des Kreismittelpunkts ein oder übernehmen die zuletzt programmierte Position mit G29 übernehmen die Koordinaten mit der Taste „Ist-Positionen- übernehmen“...

  • Seite 86: Kreisbahn G02/G03/G05 Mit Festgelegtem Radius

    Falls nötig: Vorschub F Zusatz-Funktion M Vollkreis Für einen Vollkreis programmieren Sie zwei Sätze hintereinander: Der Endpunkt des ersten Halbkreises ist Startpunkt des zweiten. Endpunkt des zweiten Halbkreises ist Startpunkt des ersten. Siehe Bild rechts. HEIDENHAIN TNCs der Serie 400...
  • Seite 87 Zentriwinkel CCA und Kreisbogen-Radius R Startpunkt und Endpunkt auf der Kontur lassen sich durch vier verschiedene Kreisbögen mit gleichem Radius miteinander verbinden: Kleinerer Kreisbogen: CCA<180° Radius hat positives Vorzeichen R>0 Größerer Kreisbogen: CCA>180° Radius hat negatives Vorzeichen R<0 Über den Drehsinn legen Sie fest, ob der Kreisbogen außen (kon- vex) oder nach innen (konkav) gewölbt ist: Konvex: Drehsinn G02 (mit Radiuskorrektur G41) Konkav: Drehsinn G03 (mit Radiuskorrektur G41)

  • Seite 88: Kreisbahn G06 Mit Tangentialem Anschluß

    9 0 G 0 6 X + 4 5 Y + 2 0 * n 1 0 0 G 0 1 Y + 0 * Der G06-Satz und das zuvor programmierte Kontur- element sollten beide Koordinaten der Ebene enthalten, in der der Kreisbogen ausgeführt wird! HEIDENHAIN TNCs der Serie 400...

  • Seite 89: Ecken-Runden G25

    Ecken-Runden G25 Die Funktion G25 rundet Kontur-Ecken ab. Das Werkzeug fährt auf einer Kreisbahn, die sowohl an das vorher- gegangene als auch an das nachfolgende Konturelement tangential anschließt. Der Rundungskreis muß mit dem aufgerufenen Werkzeug ausführbar sein. Mit Taste ENT bestätigen RUNDUNGS-RADIUS: Radius des Kreisbogens eingeben Vorschub für das Ecken-Runden...

  • Seite 90: Beispiel: Geradenbewegung Und Fasen Kartesisch

    Werkzeug freifahren in der Spindelachse, Programm-Ende N 1 8 0 G 0 0 Z + 2 5 0 M 2 * N 9 9 9 9 9 9 % L I N E A R G 7 1 * HEIDENHAIN TNCs der Serie 400...

  • Seite 91: Beispiel: Kreisbewegungen Kartesisch

    Beispiel: Kreisbewegungen kartesisch % C I R C U L A R G 7 1 * Rohteil-Definition für grafische Simulation der Bearbeitung N 1 0 G 3 0 G 1 7 X + 0 Y + 0 Z - 2 0 * N 2 0 G 3 1 G 9 0 X + 1 0 0 Y + 1 0 0 Z + 0 * N 3 0 G 9 9 T 1 L + 0 R + 1 0 * Werkzeug-Definition im Programm...

  • Seite 92: Beispiel: Vollkreis Kartesisch

    N 1 8 0 G 0 0 Z + 2 5 0 M 2 * Werkzeug freifahren in der Spindelachse, Programm-Ende N 9 9 9 9 9 9 % C - C C G 7 1 * HEIDENHAIN TNCs der Serie 400...

  • Seite 93: Bahnbewegungen - Polarkoordinaten

    6.5 Bahnbewegungen – Polar- koordinaten Mit Polarkoordinaten legen Sie eine Position über einen Winkel H und einen Abstand R zu einem zuvor definierten Pol I, J fest. Siehe „4.1 Grundlagen“ . Polarkoordinaten setzen Sie vorteilhaft ein bei: Positionen auf Kreisbögen Werkstück-Zeichnungen mit Winkelangaben, z.B.

  • Seite 94: Gerade Im Eilgang G10

    1 9 0 G 1 1 g 4 2 r + 2 0 h + 0 f 2 5 0 m 3 * N 2 0 0 g 1 3 h + 1 8 0 * HEIDENHAIN TNCs der Serie 400...

  • Seite 95: Kreisbahn G16 Mit Tangentialem Anschluß

    Kreisbahn G16 mit tangentialem Anschluß Das Werkzeug fährt auf einer Kreisbahn, die tangential an ein vorangegangenes Konturelement anschließt. Polarkoordinaten-Radius R: Abstand des Kreisbahn- 120° Endpunkts zum Pol I, J Polarkoordinaten-Winkel H: Winkelposition des Kreis- bahn-Endpunkts 30° 35=J NC-Beispielsätze N 1 2 0 I + 4 0 j + 3 5 * n 1 3 0 g 0 1 g 4 1 X + 0 Y + 3 5 F 2 5 0 M 3 * n 1 4 0 G 1 1 R + 2 5 H + 1 2 0 * 40=I...
  • Seite 96 N 1 4 0 G 1 1 r + 3 h + 2 7 0 * N 1 5 0 G 1 2 G 4 1 g 9 1 h - 1 8 0 0 z + 5 f + 5 0 * HEIDENHAIN TNCs der Serie 400...

  • Seite 97: Beispiel: Geradenbewegung Polar

    Beispiel: Geradenbewegung polar 60° % L I N E A R P O G 7 1 * N 1 0 G 3 0 G 1 7 X + 0 Y + 0 Z - 2 0 * Rohteil-Definition N 2 0 G 3 1 G 9 0 X + 1 0 0 Y + 1 0 0 Z + 0 * Werkzeug-Definition N 3 0 G 9 9 T 1 L + 0 R + 7 , 5 * N 4 0 T 1 G 1 7 S 4 0 0 0 *...

  • Seite 98: Beispiel: Helix

    Steigung direkt als inkrementalen Z-Wert eingeben Anzahl der Wiederholungen (Gänge) N 1 3 0 L 1 , 2 4 * N 9 9 9 9 9 9 % H E L I X G 7 1 * HEIDENHAIN TNCs der Serie 400...
  • Seite 99 Programmieren: Zusatz-Funktionen...

  • Seite 100: Programmieren: Zusatz-Funktionen

    7.1 Zusatz-Funktionen M und STOP eingeben Mit den Zusatz-Funktionen der TNC – auch M-Funktionen genannt – steuern Sie den Programmlauf, z.B. eine Unterbrechung des Programmlaufs die Maschinenfunktionen, wie das Ein- und Ausschalten der Spindeldrehung und des Kühlmittels das Bahnverhalten des Werkzeugs Der Maschinenhersteller kann Zusatz-Funktionen freige- ben, die nicht in diesem Handbuch beschrieben sind.

  • Seite 101: Zusatz-Funktionen Für Programmlauf-Kontrolle, Spindel Und Kühlmittel

    M91/M92 X (Z,Y) Maßstab-Nullpunkt Auf dem Maßstab legt eine Referenzmarke die Position des Maßstab- Nullpunkts fest. Maschinen-Nullpunkt Den Maschinen-Nullpunkt benötigen Sie, um Verfahrbereichs-Begrenzungen (Software-Endschalter) zu setzen maschinenfeste Positionen (z.B. Werkzeugwechsel-Position) anzufahren einen Werkstück-Bezugspunkt zu setzen HEIDENHAIN TNCs der Serie 400...
  • Seite 102 Der Maschinenhersteller gibt für jede Achse den Abstand des Maschi- nen-Nullpunkts vom Maßstab-Nullpunkt in einen Maschinenparameter ein. Standardverhalten Koordinaten bezieht die TNC auf den Werkstück-Nullpunkt (siehe „Bezugspunkt-Setzen“). Verhalten mit M91 – Maschinen-Nullpunkt Wenn sich Koordinaten in Positionier-Sätzen auf den Maschinen- Nullpunkt beziehen sollen, dann geben Sie in diesen Sätzen M91 ein.

  • Seite 103: Zusatz-Funktionen Für Das Bahnverhalten

    M90 wird wirksam am Satz-Anfang. Betrieb mit Schleppabstand muß angewählt sein. Unabhängig von M90 kann über MP7460 ein Grenzwert festgelegt werden, bis zu dem noch mit konstanter Bahngeschwindigkeit verfahren wird (bei Betrieb mit Schleppabstand und Geschwindigkeits-Vorsteuerung). HEIDENHAIN TNCs der Serie 400...

  • Seite 104: Definierten Rundungskreis Zwischen Geradenstücken Einfügen: M112

    Definierten Rundungskreis zwischen Geradenstücken einfügen: M112 Standardverhalten Die TNC hält bei Positionier-Sätzen ohne Werkzeug-Radiuskorrektur das Werkzeug an den Ecken kurz an (Genau-Halt). Bei Programmsätzen mit Radiuskorrektur (G41/G42) fügt die TNC an Außenecken automatisch einen Übergangskreis ein. M112 wird vom Maschinenhersteller an die Maschine angepaßt.

  • Seite 105: Kleine Konturstufen Bearbeiten: M97

    Kleine Konturstufe 13 und 14 bearbeiten N150 X+100 ... * Konturpunkt 15 anfahren N160 Y+0,5 ... F.. M97 * Kleine Konturstufe 15 und 16 bearbeiten N170 G90 X .. Y ... * Konturpunkt 17 anfahren HEIDENHAIN TNCs der Serie 400...

  • Seite 106: Offene Konturecken Vollständig Bearbeiten: M98

    Offene Konturecken vollständig bearbeiten: M98 Standardverhalten Die TNC ermittelt an Innenecken den Schnittpunkt der Fräserbahnen und fährt das Werkzeug ab diesem Punkt in die neue Richtung. Wenn die Kontur an den Ecken offen ist, dann führt das zu einer unvollständigen Bearbeitung: Siehe Bild rechts oben. Verhalten mit M98 Mit der Zusatz-Funktion M98 fährt die TNC das Werkzeug so weit, daß...

  • Seite 107: Vorschubgeschwindigkeit Bei Kreisbögen

    Die TNC interpretiert den programmierten Vorschub bei einer Drehach- se in mm/min. Dabei berechnet die TNC jeweils am Satz-Anfang den Vorschub für diesen Satz. Der Vorschub ändert sich nicht, während der Satz abgearbeitet wird, auch wenn sich das Werkzeug auf das Drehachsen-Zentrum zubewegt. HEIDENHAIN TNCs der Serie 400...

  • Seite 108: Drehachsen Wegoptimiert Fahren: M126

    Wirkung Standardverhalten der TNC M116 wirkt in der Bearbeitungsebene und wird am Programm-Ende Ist-Position Soll-Position Fahrweg unwirksam. 350° 10° –340° Die Maschinengeometrie muß vom Maschinenhersteller in den Maschinenparametern 7510 und folgenden festgelegt sein. 10° 340° +330° M116 wird wirksam am Satz-Anfang. Verhalten mit M126 Drehachsen wegoptimiert fahren: M126 Ist-Position...

  • Seite 109: Automatische Korrektur Der Maschinengeometrie Beim Arbeiten Mit Schwenkachsen: M114

    Sie den Programmlauf unterbrechen und die Stellung der Schwenkachse verändern (z.B. mit dem Handrad). Mit der Funktion RESTORE POS. AT N können Sie das Bearbeitungs-Programm an der Unterbrechungsstelle fortführen. Die TNC berücksichtigt automatisch die neue Stellung der Schwenkachse. HEIDENHAIN TNCs der Serie 400...

  • Seite 110: Spannung Als Funktion Der Zeit Ausgeben

    Wirkung M114 wird wirksam am Satz-Anfang, M115 am Satz-Ende. M114 setzen Sie mit M115 zurück. Am Programm-Ende wird M114 ebenfalls unwirksam. Die Maschinengeometrie muß vom Maschinenhersteller in den Maschinenparametern 7510 und folgenden festgelegt sein. Eingabebereich Spannung V: 0 bis 9.999 Volt Zeit TIME: 0 bis 1.999 Sekunden Wirkung...
  • Seite 111 Programmieren: Zyklen...

  • Seite 112: Allgemeines Zu Den Zyklen

    8.1 Allgemeines zu den Zyklen Zyklus-Gruppe Zyklen zum Tiefbohren, Gewindebohren und Häufig wiederkehrende Bearbeitungen, die mehrere Bearbeitungs- Gewindeschneiden schritte umfassen, sind in der TNC als Zyklen gespeichert. Auch Koordinaten-Umrechnungen und einige Sonderfunktionen stehen als Zyklen zur Verfügung. Die Tabelle rechts zeigt die verschiedenen Zyklen zum Fräsen von Taschen und Nuten Zyklus-Gruppen.

  • Seite 113: Bohrzyklen

    ZUSTELL -TIEFE, verringert um den Vorhalte- Abstand t. Die Steuerung ermittelt den Vorhalte-Abstand selbsttätig: Bohrtiefe bis 30 mm: t = 0,6 mm Bohrtiefe über 30 mm: t = Bohrtiefe/50 maximaler Vorhalte-Abstand: 7 mm HEIDENHAIN TNCs der Serie 400...
  • Seite 114 4 Anschließend bohrt das Werkzeug mit dem eingegebenen VORSCHUB F um eine weitere ZUSTELL -TIEFE 5 Die TNC wiederholt diesen Ablauf (1 bis 4), bis die eingegebene BOHRTIEFE erreicht ist 6 Am Bohrungsgrund zieht die TNC das Werkzeug, nach der VERWEILZEIT zum Freischneiden, mit Eilgang zur Startposition zurück Beachten Sie vor dem Programmieren...

  • Seite 115: Gewindebohren Mit Ausgleichsfutter (Zyklus G84)

    Vorschub ermitteln: F = S x p F: Vorschub mm/min) S: Spindel-Drehzahl (U/min) p: Gewindesteigung (mm) Freifahren bei Programm-Unterbrechung Wenn Sie während des Gewindebohrens die externe Stop-Taste drücken, zeigt die TNC einen Softkey an, mit dem Sie das Werkzeug freifahren können. HEIDENHAIN TNCs der Serie 400...

  • Seite 116: Gewindebohren Ohne Ausgleichsfutter Gs (Zyklus G85)

    GEWINDEBOHREN ohne Ausgleichsfutter GS (Zyklus G85) Maschine und TNC müssen vom Maschinenhersteller für das Gewindebohren ohne Ausgleichsfutter vorbereitet sein. Die TNC schneidet das Gewinde entweder in einem oder in mehre- ren Arbeitsgängen ohne Längenausgleichsfutter. Vorteile gegenüber dem Zyklus Gewindebohren mit Ausgleichs- futter: Höhere Bearbeitungsgeschwindigkeit Gleiches Gewinde wiederholbar, da sich die Spindel beim Zyklus-...

  • Seite 117: Gewindeschneiden (Zyklus G86)

    Freifahren bei Programm-Unterbrechung (nur TNC 426) Wenn Sie während des Gewindebohrens die externe Stop-Taste drücken, zeigt die TNC den Softkey MANUAL OPERATION an. Wenn Sie MANUAL OPERATION drücken, können Sie das Werkzeug gesteuert freifahren. Drücken Sie dazu die positive Achsrichtungs- Taste der aktiven Spindelachse.

  • Seite 118: Beispiel: Bohrzyklen

    Beispiel: Bohrzyklen 20 10 % C 2 0 0 G 7 1 * Rohteil-Definition N 1 0 G 3 0 G 1 7 X + 0 Y + 0 Z - 2 0 * N 2 0 G 3 1 G 9 0 X + 1 0 0 Y + 1 0 0 Z + 0 * N 3 0 G 9 9 T 1 L + 0 R + 3 * Werkzeug-Definition N 4 0 T 1 G 1 7 S 4 5 0 0 *...
  • Seite 119 N 1 8 0 G 9 0 Z + 5 * freifahren N 1 9 0 G 9 8 L 0 * Ende Unterprogramm 1 N 9 9 9 9 9 9 % C 1 8 G 7 1 * HEIDENHAIN TNCs der Serie 400...

  • Seite 120: Zyklen Zum Fräsen Von Taschen Und Nuten

    8.3 Zyklen zum Fräsen von Taschen und Nuten Zyklus G-Funktionen TASCHENFRAESEN (rechteckförmig) Schrupp-Zyklus ohne automatische Vorpositionierung KREISTASCHE Schrupp-Zyklus ohne automatische Vorpositionierung NUTENFRAESEN Schrupp-/Schlicht-Zyklus ohne automatische Vorpositionierung, senkrechte Tiefen-Zustellung TASCHENFRAESEN (Zyklen G75, G76) 1 Das Werkzeug sticht an der Startposition (Taschenmitte) in das Werkstück ein und fährt auf die erste ZUSTELL -TIEFE 2 Anschließendfährt das Werkzeug zunächst in die positive Richtung der längeren Seite –...

  • Seite 121: Kreistasche (Zyklus G77, G78)

    Positionier-Satz auf den Startpunkt in der Spindelachse (SICHERHEITS-ABSTAND über Werkstück-Oberfläche) programmieren. Das Vorzeichen des Parameters TIEFE legt die Arbeits- richtung fest. Fräser mit einem über Mitte schneidenden Stirnzahn verwenden (DIN 844), oder Vorbohren in der Taschen- mitte. HEIDENHAIN TNCs der Serie 400...
  • Seite 122 Drehsinn beim Ausräumen Im Uhrzeigersinn: G77 Im Gegen-Uhrzeigersinn: G78 SICHERHEITS-ABSTAND P01 (inkremental): Abstand zwischen Werkzeugspitze (Startposition) und Werk- stück-Oberfläche FRAESTIEFE P02 (inkremental): Abstand zwischen Werkstück-Oberfläche und Taschengrund ZUSTELL -TIEFE P03 (inkremental): Maß, um wel- ches das Werkzeug jeweils zugestellt wird. Die TNC fährt in einem Arbeitsgang auf die TIEFE wenn: ZUSTELL -TIEFE und TIEFE gleich sind die ZUSTELL -TIEFE größer als die TIEFE ist...

  • Seite 123: Nutenfraesen (Zyklus G74)

    ZUSTELL -TIEFE P03 (inkremental): Maß, um wel- ches das Werkzeug jeweils zugestellt wird; die TNC fährt in einem Arbeitsgang auf die TIEFE wenn: ZUSTELL -TIEFE und TIEFE gleich sind die ZUSTELL -TIEFE größer als die TIEFE ist HEIDENHAIN TNCs der Serie 400...
  • Seite 124 VORSCHUB TIEFENZUSTELLUNG P04: Verfahrgeschwindigkeit des Werkzeugs beim Einste- chen 1. SEITEN-LAENGE P05 : Länge der Nut; 1. Schnitt- richtung durch Vorzeichen festlegen 2. SEITEN-LAENGE P06 : Breite der Nut VORSCHUB F P07: Verfahrgeschwindigkeit des Werkzeugs in der Bearbeitungsebene 8 Programmieren: Zyklen...

  • Seite 125: Beispiel: Tasche Und Nuten Fräsen

    N90 G78 P01 +2 P02 -10 P03 +3 P04 150 P05 15 P06 300 * N100 Z-18 M99 * Vorpositionieren auf Sicherheits-Abstand, Zyklus-Aufruf Werkzeug freifahren, Programm-Ende N110 G00 Z+250 M2 * N999999 %TASCHEN G71 * HEIDENHAIN TNCs der Serie 400...
  • Seite 126 Beispiel: Tasche und Nuten fräsen % n u t e n G 7 1 * Rohteil-Definition N 1 0 G 3 0 G 1 7 X + 0 Y + 0 Z - 4 0 * N 2 0 G 3 1 G 9 0 X + 1 0 0 Y + 1 0 0 Z + 0 * N 3 0 G 9 9 T 1 L + 0 R + 4 * Werkzeug-Definition N 4 0 T 1 G 1 7 S 4 0 0 0 *...

  • Seite 127: Sl-Zyklen

    Z (G17): Kreisbahn in Ebene Z/X) Die TNC bearbeitet die Kontur durchgehend im Gleichlauf bzw. im Gegenlauf Mit MP7420 legen Sie fest, wohin die TNC das Werkzeug am Ende der Zyklen G121 bis G124 positioniert. HEIDENHAIN TNCs der Serie 400...
  • Seite 128 Die Maßangaben für die Bearbeitung, wie Frästiefe, Aufmaße und Schema: Arbeiten mit SL-Zyklen Sicherheits-Abstand geben Sie zentral im Zyklus 20 als KONTUR- % S L G 7 1 * DATEN ein..Übersicht: SL-Zyklen N 1 2 0 G 3 7 . . . * N 1 3 0 G 1 2 0 .

  • Seite 129: Kontur (Zyklus G37)

    N 2 2 0 i + 6 5 j + 5 0 * N 2 3 0 G 0 2 X + 9 0 Y + 5 0 * N 2 4 0 G 9 8 l 0 * HEIDENHAIN TNCs der Serie 400...
  • Seite 130 „Summen“ -Fläche Beide Teilflächen A und B inklusive der gemeinsam überdeckten Fläche sollen bearbeitet werden: Die Flächen A und B müssen Taschen sein. Die erste Tasche (in Zyklus G37) muß außerhalb der zweiten beginnen. Fläche A: N 1 5 0 G 9 8 l 1 * N 1 6 0 G 0 1 G 4 2 x + 1 0 y + 5 0 * N 1 7 0 I + 3 5 J + 5 0 * N 1 8 0 G 0 2 X + 1 0 Y + 5 0...

  • Seite 131: Kontur-Daten (Zyklus G120)

    BAHN-ÜBERLAPPUNG FAKTOR Q2: Q2 x Werkzeug- Radius ergibt die seitliche Zustellung k. SCHLICHTAUFMASS SEITE Q3 (inkremental): Schlicht-Aufmaß in der Bearbeitungs-Ebene. SCHLICHTAUFMASS TIEFE Q4 (inkremental): Schlicht-Aufmaß für die TIEFE. KOORDINATE WERKSTUECK-OBERFLAECHE Q5 (absolut): Absolute Koordinate der Werkstück- Oberfläche HEIDENHAIN TNCs der Serie 400...

  • Seite 132: Vorbohren (Zyklus G121)

    SICHERHEITS-ABSTAND Q6 (inkremental): Abstand zwischen Werkzeug-Stirnfläche und Werkstück- Oberfläche SICHERE HOEHE Q7 (absolut): Absolute Höhe, in der keine Kollision mit dem Werkstück erfolgen kann (für Zwischenpositionierung und Rückzug am Zyklus-Ende) INNEN-RUNDUNGSRADIUS Q8: Verrundungs-Radius an Innen-„Ecken“ DREHSINN ? UHRZEIGERSINN = -1 Q9: Bearbeitungs- Richtung für Taschen im Uhrzeigersinn (Q9 = -1 Gegenlauf für Tasche und Insel)

  • Seite 133: Schlichten Tiefe (Zyklus G123)

    G122 ausgeräumt zu haben, gilt oben aufgestellte Berechnung ebenso; der Radius des Räum-Werkzeugs hat dann den Wert „0“ . Die TNC ermittelt den Startpunkt fürs Schlichten selbstän- dig. Der Startpunkt ist abhängig von den Platzverhältnis- sen in der Tasche. HEIDENHAIN TNCs der Serie 400...

  • Seite 134: Kontur-Zug (Zyklus G125)

    DREHSINN ? UHRZEIGERSINN = –1 Q9: Bearbeitungsrichtung: Drehung im Gegen-Uhrzeigersinn –1: Drehung im Uhrzeigersinn ZUSTELL -TIEFE Q10 (inkremental): Maß, um das das Werkzeug jeweils zugestellt wird VORSCHUB TIEFENZUSTELLUNG Q11: Eintauchvor- schub VORSCHUB AUSRAEUMEN Q12: Fräsvorschub SCHLICHTAUFMASS SEITE Q14 (inkremental): Aufmaß für mehrmaliges Schlichten; der letzte Schlicht-Rest wird ausgeräumt, wenn Sie Q14 = 0 eingeben KONTUR-ZUG (Zyklus G125)

  • Seite 135: Zylinder-Mantel (Zyklus G127)

    Das Unterprogramm enthält Koordinaten in einer Winkelachse (z.B. C-Achse) und der Achse, die dazu parallel verläuft (z.B. Spindel- achse). Als Bahnfunktionen stehen L, CHF , CR, RND zur Verfügung. Die Angaben in der Winkelachse müssen Sie in Grad eingeben. HEIDENHAIN TNCs der Serie 400...
  • Seite 136 Beachten Sie vor dem Programmieren Der Speicher für einen SL -Zyklus ist begrenzt. Sie können in einem SL -Zyklus z.B. maximal 128 Geraden-Sätze programmieren. Das Vorzeichen des Parameters Q1 legt die Arbeits- richtung fest. Fräser mit einem über Mitte schneidenden Stirnzahn verwenden (DIN 844).

  • Seite 137: Beispiel: Überlagerte Konturen Vorbohren, Schruppen, Schlichten

    N170 G124 Q9=+1 Q10=+5 Q11=100 Q12=400 Zyklus-Definition Schlichten Seite Q14=+0 * Zyklus-Aufruf Schlichten Seite N180 G79 * N 1 9 0 G 0 0 Z + 2 5 0 M 2 * Werkzeug freifahren, Programm-Ende HEIDENHAIN TNCs der Serie 400...
  • Seite 138 Kontur-Unterprogramm 1: Tasche links N 2 0 0 G 9 8 L 1 * N 2 1 0 I + 3 5 J + 5 0 * N 2 2 0 G 0 1 G 4 2 X + 1 0 Y + 5 0 * N 2 3 0 G 0 2 X + 1 0 * N 2 4 0 G 9 8 L 0 * N 2 5 0 G 9 8 L 2 *...

  • Seite 139: Beispiel: Kontur-Zug

    N 1 9 0 X + 1 0 0 Y + 8 0 * N 2 0 0 G 9 8 L 0 * N 9 9 9 9 9 9 % C 2 5 G 7 1 * HEIDENHAIN TNCs der Serie 400...

  • Seite 140: Beispiel: Zylinder-Mantel

    Beispiel: Zylinder-Mantel % C 2 7 G 7 1 * N 1 0 G 9 9 T 1 L + 0 R + 3 , 5 * Werkzeug-Definition Werkzeug-Aufruf, Werkzeug-Achse Y N 2 0 T 1 G 1 8 S 2 0 0 0 * N 3 0 G 0 0 G 4 0 G 9 0 Y + 2 5 0 * Werkzeug freifahren N 4 0 G 3 7 P 0 1 1 *...

  • Seite 141: Zyklen Zur Koordinaten-Umrechnung

    Koordinaten-Umrechnung rücksetzen: Zyklus mit Werten für das Grundverhalten erneut definieren, z.B. Maßfaktor 1,0 Zusatzfunktionen M02, M30 oder den Satz N99999 ausführen (abhängig von Maschinenparameter 7300) Neues Programm wählen HEIDENHAIN TNCs der Serie 400...

  • Seite 142: Nullpunkt-Verschiebung (Zyklus G54)

    NULLPUNKT-Verschiebung (Zyklus G54) Mit der NULLPUNKT-Verschiebung können Sie Bearbeitungen an beliebigen Stellen des Werkstücks wiederholen. Wirkung Nach einer Zyklus-Definition NULLPUNKT-Verschiebung beziehen sich alle Koordinaten-Eingaben auf den neuen Nullpunkt. Die Verschiebung in jeder Achse zeigt die TNC in der zusätzlichen Status- Anzeige an.

  • Seite 143: Nullpunkt-Verschiebung Mit Nullpunkt-Tabellen (Zyklus G53)

    Wenn sich Nullpunkte aus der Tabelle auf den Maschinen-Nullpunkt beziehen, dann bezieht sich die Positions-Anzeige auf den aktiven (verschobenen) Nullpunkt bezieht sich der angezeigte Nullpunkt in der zusätzlichen Status- Anzeige auf den Maschinen-Nullpunkt, wobei die TNC den manuell gesetzten Bezugspunkt mit einrechnet HEIDENHAIN TNCs der Serie 400...
  • Seite 144 Zeile einfügen (nur möglich am Tabellen-Ende) Zeile löschen Eingegebene Zeile übernehmen und Sprung zur nächsten Zeile Für die TNC 426 gilt Mit der Funktion „Istwert übernehmen“ speichert die TNC die Position der Achse ab, die im Tabellen-Kopf über dem Markierungsfeld steht...

  • Seite 145: Spiegeln (Zyklus 28)

    Nullpunkt liegt außerhalb der zu spiegelnden Kontur: Das Element verlagert sich zusätzlich; siehe Bild rechts unten Achse eingeben, die gespiegelt werden soll; Sie können die Spindelachse nicht spiegeln Rücksetzen Zyklus G28 SPIEGELN ohne Eingabe erneut programmieren. HEIDENHAIN TNCs der Serie 400...

  • Seite 146: Drehung (Zyklus G73)

    DREHUNG (Zyklus G73) Innerhalb eines Programms kann die TNC das Koordinatensystem in der Bearbeitungsebene um den aktiven Nullpunkt drehen. Wirkung Die DREHUNG wirkt ab ihrer Definition im Programm. Sie wirkt auch in der Betriebsart POSITIONIEREN MIT HANDEINGABE. Die TNC zeigt den aktiven Drehwinkel in der zusätzlichen Status-Anzeige Bezugsachse für den Drehwinkel: X/Y -Ebene X-Achse Y/Z-Ebene Y-Achse...

  • Seite 147: Massfaktor (Zyklus G72)

    Faktor F eingeben; die TNC multipliziert Koordinaten und Radien mit F (wie in „Wirkung“ beschrieben) Vergrößern: SCL größer als 1 bis 99,999 999 Verkleinern: SCL kleiner als 1 bis 0,000 001 Rücksetzen Zyklus G72 MASSFAKTOR mit Faktor 1 erneut programmieren. HEIDENHAIN TNCs der Serie 400...

  • Seite 148: Bearbeitungsebene (Zyklus G80)

    BEARBEITUNGSEBENE (Zyklus G80) Die Funktionen zum Schwenken der Bearbeitungsebene werden vom Maschinenhersteller an TNC und Maschine angepaßt. Bei bestimmten Schwenkköpfen (Schwenk- tischen) legt der Maschinenhersteller fest, ob die im Zyklus programmierten Winkel von der TNC als Koordina- ten der Drehachsen oder als Raumwinkel interpretiert werden.
  • Seite 149 Definition also ggf. nicht mehr mit den Koordinaten der zuletzt vor Zyklus G80 programmierten Position überein. Arbeitsraum-Überwachung Die TNC überprüft im geschwenkten Koordinatensystem nur die Achsen auf Endschalter, die verfahren werden. Ggf. gibt die TNC eine Fehlermeldung aus. HEIDENHAIN TNCs der Serie 400...
  • Seite 150 1 Programm erstellen System (siehe „2.4 Bezugspunkt-Setzen ohne 3D- Werkzeug definieren (entfällt, wenn TOOL.T aktiv), volle Werk- Tastsystem“) zeug-Länge eingeben Gesteuert mit einem HEIDENHAIN 3D-Tast- Werkzeug aufrufen system (siehe „12.2 Bezugspunkt-Setzen mit Spindelachse so freifahren, daß beim Schwenken keine Kollision einem 3D-Tastsystem“) zwischen Werkzeug und Werkstück (Spannmittel) erfolgen kann...

  • Seite 151: Beispiel: Koordinaten-Umrechnungszyklen

    N 1 2 0 G 7 3 G 9 0 H + 0 * Nullpunkt-Verschiebung rücksetzen N 1 3 0 G 5 4 X + 0 Y + 0 * N 1 4 0 G 0 0 Z + 2 5 0 M 2 * Werkzeug freifahren, Programm-Ende HEIDENHAIN TNCs der Serie 400...
  • Seite 152 Unterprogramm 1: N 1 5 0 G 9 8 L 1 * N 1 6 0 G 0 0 G 4 0 X + 0 Y + 0 * Festlegung der Fräsbearbeitung N 1 7 0 Z + 2 M 3 * N 1 8 0 G 0 1 Z - 5 F 2 0 0 * N 1 9 0 G 4 1 X + 3 0 * N 2 0 0 G 9 1 Y + 1 0 *...

  • Seite 153: Sonder-Zyklen

    Wenn Sie ein Klartext-Dialog-Programm zum Zyklus N90 ... M99 deklarieren wollen, dann geben Sie den Datei-Typ .H hinter dem Programm-Namen ein. Für die TNC 426 gilt zusätzlich Wenn Sie nur den Programm-Namen eingeben, muß das N99999 LOT31 G71 zum Zyklus deklarierte Programm im selben Verzeichnis stehen wie das rufende Programm.

  • Seite 154: Spindel-Orientierung (Zyklus G36)

    SPINDEL-ORIENTIERUNG (Zyklus G36) Maschine und TNC müssen vom Maschinenhersteller für den Zyklus G36 vorbereitet sein. Die TNC kann die Hauptspindel einer Werkzeugmaschine als 6. Achse ansteuern und in eine durch einen Winkel bestimmte Position drehen. Die Spindel-Orientierung wird z.B. benötigt bei Werkzeugwechsel-Systemen mit bestimmter Wechsel-Position für das Werkzeug zum Ausrichten des Sende- und Empfangsfensters von 3D-...
  • Seite 155 Programmieren: Unterprogramme und Programmteil-Wiederholungen...

  • Seite 156: Programmieren: Unterprogramme Und Programmteil-Wiederholungen

    9.1 Unterprogramme und Programmteil- Wiederholungen kennzeichnen Einmal programmierte Bearbeitungsschritte können Sie mit Unterpro- grammen und Programmteil-Wiederholungen wiederholt ausführen lassen. Label Unterprogramme und Programmteil-Wiederholungen beginnen im Bearbeitungsprogramm mit der Funktion G98 L. L ist eine Abkürzung für Label (engl. für Marke, Kennzeichnung). Label erhalten eine Nummer zwischen 1 und 254.

  • Seite 157: Programmteil-Wiederholungen

    Anfang kennzeichnen: Funktion G98 wählen Taste „L “ drücken und Label-Nummer für den zu wieder- holenden Programmteil eingeben Programmteil-Wiederholung aufrufen Taste L drücken, Label-Nummer des zu wiederholenden Programmteils und hinter dem „Komma“ Anzahl der Wiederholungen eingeben HEIDENHAIN TNCs der Serie 400...

  • Seite 158: Beliebiges Programm Als Unterprogramm

    DIN/ISO-Programm aufrufen Extern gespeichertes Programm aufrufen Sie können ein beliebiges Programm auch über den Zyklus G39 aufrufen. Für die TNC 426 gilt zusätzlich Wenn Sie nur den Programm-Namen eingeben, muß das aufgerufene Programm im selben Verzeichnis stehen wie das rufende Programm.

  • Seite 159: Verschachtelungen

    N 4 5 0 G98 l0 * Ende von Unterprogramm 1 n 4 6 0 G98 l2 * Anfang von Unterprogramm 2 . . . Ende von Unterprogramm 2 n 6 2 0 g98 l0 * n99999 %upgms g71* HEIDENHAIN TNCs der Serie 400...

  • Seite 160: Programmteil-Wiederholungen Wiederholen

    Programm-Ausführung 1. Schritt: Hauptprogramm UPGMS wird bis Satz N170 ausge- führt. 2. Schritt: Unterprogramm 1 wird aufgerufen und bis Satz N390 ausgeführt. 3. Schritt: Unterprogramm 2 wird aufgerufen und bis Satz N620 ausgeführt. Ende von Unterprogramm 2 und Rück- sprung zum Unterprogramm, von dem es aufgerufen wurde.

  • Seite 161: Unterprogramm Wiederholen

    2. Schritt:Unterprogramm 2 wird aufgerufen und ausgeführt 3. Schritt: Programmteil zwischen Satz N120 und Satz N100 wird 2 mal wiederholt: Unterprogramm 2 wird 2 mal aufgerufen 4. Schritt: Hauptprogramm UPGREP wird von Satz N130 bis Satz N190 ausgeführt; Programm-Ende HEIDENHAIN TNCs der Serie 400...

  • Seite 162: Beispiel: Konturfräsen In Mehreren Zustellungen

    Beispiel: Konturfräsen in mehreren Zustellungen Programm-Ablauf Werkzeug vorpositionieren auf Oberkante Werk- stück Zustellung inkremental eingeben Konturfräsen Zustellung und Konturfräsen wiederholen 60° %PGMWDH G71 * N10 G30 G17 X+0 Y+0 Z-40 * N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+7,5 * Werkzeug-Definition N40 T1 G17 S4000 * Werkzeug-Aufruf...

  • Seite 163: Beispiel: Bohrungsgruppen

    2. Bohrung anfahren, Zyklus aufrufen 3. Bohrung anfahren, Zyklus aufrufen N170 Y+20 M99 * 4. Bohrung anfahren, Zyklus aufrufen N180 X-20 G90 M99 * N190 G98 L0 * Ende des Unterprogramms 1 N999999 %UP1 G71 * HEIDENHAIN TNCs der Serie 400...

  • Seite 164: Beispiel: Bohrungsgruppen Mit Mehreren Werkzeugen

    Beispiel: Bohrungsgruppen mit mehreren Werkzeugen Programm-Ablauf Bearbeitungs-Zyklen programmieren im Haupt- programm Komplettes Bohrbild aufrufen (Unterprogramm Bohrungsgruppen anfahren im Unterprogramm 1, Bohrungsgruppe aufrufen (Unterprogramm 2) Bohrungsgruppe nur einmal im Unterprogramm 2 programmieren %UP2 G71 * N10 G30 G17 X+0 Y+0 Z-40 * N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+4 * Werkzeug-Definition Zentrierbohrer...
  • Seite 165 2. Bohrung anfahren, Zyklus aufrufen 3. Bohrung anfahren, Zyklus aufrufen N300 Y+20 M99 * 4. Bohrung anfahren, Zyklus aufrufen N310 X-20 G90 M99 * N320 G98 L0 * Ende des Unterprogramms 2 N999999 %UP2 G71 * HEIDENHAIN TNCs der Serie 400...
  • Seite 166 Programmieren: Q-Parameter...

  • Seite 167: Programmieren: Q-Parameter

    Q0 bis Q99 innerhalb des Programms wirksam (Abhängig von MP7251) Parameter für Sonderfunktionen der TNC Q100 bis Q199 Zusätzlich nur für TNC 426 Parameter, die bevorzugt für Zyklen Q200 bis Q299 verwendet werden, global für alle im TNC-Speicher befindlichen Programme...

  • Seite 168: Teilefamilien - Q-Parameter Statt Zahlenwerte

    Für die Bearbeitung der einzelnen Teile weisen Sie dann jedem dieser Parameter einen entsprechenden Zahlenwert zu. Beispiel Zylinder mit Q-Parametern Zylinder-Radius = Q1 Zylinder-Höhe = Q2 Zylinder Z1 Q1 = +30 Q2 = +10 Zylinder Z2 Q1 = +10 Q2 = +50 HEIDENHAIN TNCs der Serie 400...

  • Seite 169: Konturen Durch Mathematische Funktionen Beschreiben

    10.3 Konturen durch mathematische Funktionen beschreiben Mit Q-Parametern können Sie mathematische Grundfunktionen im Bearbeitungsprogramm programmieren: Q-Parameter-Funktion wählen: Softkey PARAMETER drücken. Die Softkey-Leiste zeigt die Q-Parameter-Funktionen. Mathematische Grundfunktionen wählen: Softkey BASIC ARITHME- TIC drücken. Die TNC zeigt folgende Softkeys: Funktion Softkey D00: ZUWEISUNG z.B.

  • Seite 170: Beispiel: Grundrechenarten Programmieren

    Q-Parameter-Funktion MULTIPLIKATION wählen: Softkey D3 X ∗ Y drücken PARAMETER-NR. FUER ERGEBNIS? Nummer des Q- Parameters eingeben: 12 1. WERT ODER PARAMETER Q5 als ersten Wert eingeben 2. WERT ODER PARAMETER 7 als zweiten Wert eingeben HEIDENHAIN TNCs der Serie 400...

  • Seite 171: Winkelfunktionen (Trigonometrie)

    Die TNC zeigt folgende Programmsätze: n160 D00 Q5 P01 +10 * n170 D03 Q12 P01 +Q5 P02 +7 * 10.4 Winkelfunktionen (Trigonometrie) Sinus, Cosinus und Tangens entsprechen den Seitenverhältnissen eines rechtwinkligen Dreiecks. Dabei entspricht sin α = a / c Sinus: Cosinus: cos α...

  • Seite 172: Wenn/Dann-Entscheidungen Mit Q-Parametern

    Wert oder Parameter, Sprung zu angegebenem Label D12: WENN KLEINER, SPRUNG z.B. D12 P01 +Q5 P02 +0 P03 1 * Wenn erster Wert oder Parameter kleiner als zweiter Wert oder Parameter, Sprung zu angegebenem Label HEIDENHAIN TNCs der Serie 400...

  • Seite 173: Q-Parameter Kontrollieren Und Ändern

    Verwendete Abkürzungen und Begriffe (engl.): Wenn (engl. equal): Gleich (engl. not equal): Nicht gleich (engl. greater than): Größer als (engl. less than): Kleiner als GOTO (engl. go to): Gehe zu 10.6 Q-Parameter kontrollieren und ändern Sie können Q-Parameter während eines Programmlaufs oder Pro- gramm-Tests kontrollieren und auch ändern.

  • Seite 174: Zusätzliche Funktionen

    Mit der Funktion D14: ERROR können Sie programmgesteuert 1018 EBENE FALSCH DEFINIERT Meldungen ausgeben lassen, die vom Maschinenhersteller bzw. von HEIDENHAIN vorprogrammiert sind: Wenn die TNC im Programmlauf 1019 FALSCHE ACHSE PROGRAMMIERT oder Programm-Test zu einem Satz mit D14 kommt, so unterbricht sie...

  • Seite 175: Texte Oder Q-Parameter-Werte Unformatiert Ausgeben

    Wenn Sie bei aktiver D15 das Bearbeitungs-Programm abbrechen, müssen Sie mit dem Softkey CLOSE RS-232-C die Schnittstelle schließen Für die TNC 426 gilt Daten-Schnittstelle einrichten: Im Menüpunkt PRINT bzw. PRINT-TEST legen Sie den Pfad fest, auf dem die TNC die Texte oder Q-Parameter-Werte speichern soll.

  • Seite 176: Formel Direkt Eingeben

    Q15 = SQ 5 Wurzel ziehen (engl. square root) z.B. Q22 = SQRT 25 Sinus eines Winkels z.B. Q44 = SIN 45 Cosinus eines Winkels z.B. Q45 = COS 45 Tangens eines Winkels z.B. Q46 = TAN 45 HEIDENHAIN TNCs der Serie 400...
  • Seite 177 Rechenregeln Verknüpfungs-Funktion Softkey Für das Programmieren mathematischer Formeln Arcus-Sinus gelten folgende Regeln: Umkehrfunktion des Sinus; Winkel bestimmen aus dem Verhältnis Gegenkathete/Hypotenuse Punkt- vor Strichrechnung z.B. Q10 = ASIN 0,75 N120 Q1 = 5 * 3 + 2 * 10 = 35 * 1.
  • Seite 178 PARAMETER-NR. FUER ERGEBNIS? Parameter-Nummer eingeben Softkey-Leiste weiterschalten und Arcus-Tangens-Funktion wählen Softkey-Leiste weiterschalten und Klammer öffnen Q-Parameter Nummer 12 eingeben Division wählen Q-Parameter Nummer 13 eingeben Klammer schließen und Formel-Eingabe beenden NC-Beispielsatz N370 Q25 = ATAN (Q12/Q13) * HEIDENHAIN TNCs der Serie 400...

  • Seite 179: Vorbelegte Q-Parameter

    10.9 Vorbelegte Q-Parameter Die Q-Parameter Q100 bis Q122 werden von der TNC mit Werten belegt. Den Q-Parametern werden zugewiesen: Werte aus der PLC Angaben zu Werkzeug und Spindel Angaben zum Betriebszustand usw. Werte aus der PLC: Q100 bis Q107 Die TNC benutzt die Parameter Q100 bis Q107 , um Werte aus der PLC in ein NC-Programm zu übernehmen Werkzeug-Radius: Q108 Der aktuelle Wert des Werkzeug-Radius wird Q108 zugewiesen.
  • Seite 180 Vermessung mit dem TT 120 Ist-Soll-Abweichung Parameter Werkzeug-Länge Q115 Werkzeug-Radius Q116 Schwenken der Bearbeitungsebene mit mathematischen Win- keln: von der TNC berechnete Koordinaten für Drehachsen (nur TNC 426) Koordinaten Parameter A-Achse Q120 B-Achse Q121 C-Achse Q122 HEIDENHAIN TNCs der Serie 400...

  • Seite 181: Beispiel: Ellipse

    Beispiel: Ellipse Programm-Ablauf Die Ellipsen-Kontur wird durch viele kleine Geradenstücke angenähert (über Q7 definierbar). Je mehr Berechnungsschritte definiert sind, desto glatter wird die Kontur Die Fräsrichtung bestimmen Sie über den Start- und Endwinkel in der Ebene: Bearbeitungsrichtung im Uhrzeigersinn: Startwinkel > Endwinkel Bearbeitungsrichtung im Gegen-Uhrzeigersinn: Startwinkel <...
  • Seite 182 Abfrage ob unfertig, wenn ja dann Rücksprung zu Label 1 N380 G73 G90 H+0 * Drehung rücksetzen N390 G54 X+0 Y+0 * Nullpunkt-Verschiebung rücksetzen Auf Sicherheits-Abstand fahren N400 G00 G40 Z+Q12 * N410 G98 L0 * Unterprogramm-Ende N999999 %ELLIPSE G71 * HEIDENHAIN TNCs der Serie 400...

  • Seite 183: Beispiel: Zylinder Konkav Mit Radiusfräser

    Beispiel: Zylinder konkav mit Radiusfräser Programm-Ablauf Programm funktioniert nur mit Radiusfräser Die Zylinder-Kontur wird durch viele kleine Geradenstücke angenähert (über Q13 definierbar). Je mehr Schnitte definiert sind, desto glatter wird die Kontur Der Zylinder wird in Längsschnitten (hier: Parallel zur Y -Achse) gefräst Die Fräsrichtung bestimmen Sie über den Start- und Endwinkel im Raum:...
  • Seite 184 N420 D12 P01 +Q20 P02 +Q13 P03 1 * N430 G98 L99 * N440 G73 G90 H+0 * Drehung rücksetzen Nullpunkt-Verschiebung rücksetzen N450 G54 X+0 Y+0 Z+0 * N460 G98 L0 * Unterprogramm-Ende N999999 %ZYLIN G71 * HEIDENHAIN TNCs der Serie 400...

  • Seite 185: Beispiel: Kugel Konvex Mit Schaftfräser

    Beispiel: Kugel konvex mit Schaftfräser Programm-Ablauf Programm funktioniert nur mit Schaftfräser Die Kugel-Kontur wird durch viele kleine Geraden- stücke angenähert (Z/X-Ebene, über Q14 definier- bar). Je kleiner der Winkelschritt definiert ist, desto glatter wird die Kontur Die Anzahl der Kontur-Schnitte bestimmen Sie durch den Winkelschritt in der Ebene (über Q18) Die Kugel wird im 3D-Schnitt von unten nach oben gefräst...
  • Seite 186 N430 D12 P01 +Q28 P02 +Q9 P03 1 * N440 D09 P01 +Q28 P02 +Q9 P03 1 * N450 G73 G90 H+0 * Drehung rücksetzen N460 G54 X+0 Y+0 Z+0 * Nullpunkt-Verschiebung rücksetzen N460 G98 L0 * Unterprogramm-Ende N999999 %KUGEL G71 * HEIDENHAIN TNCs der Serie 400...

  • Seite 187: Programm-Test Und Programmlauf

    Programm-Test und Programmlauf...

  • Seite 188: Grafiken

    11.1 Grafiken In den Programmlauf-Betriebsarten und der Betriebsart PROGRAMM-TEST simuliert die TNC eine Bearbeitung grafisch. Über Softkeys wählen sie, ob als Draufsicht Darstellung in 3 Ebenen 3D-Darstellung Die TNC-Grafik entspricht der Darstellung eines Werkstücks, das mit einem zylinderförmigen Werkzeug bearbeitet wird. Bei aktiver Werk- zeug-Tabelle können Sie die Bearbeitung mit einem Radiusfräser darstellen lassen.
  • Seite 189 Die Lage der Schnittebene ist während des Verschiebens am Bild- schirm sichtbar. Koordinaten der Schnittlinie Die TNC blendet die Koordinaten der Schnittlinie, bezogen auf den Werkstück-Nullpunkt unten im Grafik-Fenster ein. Angezeigt werden nur Koordinaten in der Bearbeitungsebene. Diese Funktion aktivieren Sie mit Maschinen-Parameter 7310. HEIDENHAIN TNCs der Serie 400...

  • Seite 190: Darstellung

    3D-Darstellung Die TNC zeigt das Werkstück räumlich. Die 3D-Darstellung können Sie um die vertikale Achse drehen. Die Umrisse des Rohteils zu Beginn der grafischen Simulation können Sie als Rahmen anzeigen lassen. In der Betriebsart PROGRAMM-TEST stehen Funktionen zur Aus- schnitts-Vergrößerung zur Verfügung (siehe „Ausschnitts- Vergrößerung).
  • Seite 191 Bildschirm MAGN ein. Wenn die TNC das Rohteil nicht weiter verkleinern bzw. vergrößern kann, blendet die Steuerung eine entsprechende Fehlermeldung ins Grafik-Fenster ein. Um die Fehlermeldung zu beseitigen, vergrößern bzw. verkleinern Sie das Rohteil wieder. HEIDENHAIN TNCs der Serie 400...

  • Seite 192: Grafische Simulation Wiederholen

    Grafische Simulation wiederholen Ein Bearbeitungs-Programm läßt sich beliebig oft grafisch simulieren. Dafür können Sie die Grafik wieder auf das Rohteil oder einen vergrö- ßerten Ausschnitt aus dem Rohteil zurücksetzen. Funktion Softkey Unbearbeitetes Rohteil in der zuletzt gewählten Ausschnitts-Vergrößerung anzeigen Ausschnitts-Vergrößerung zurücksetzen, so daß die TNC das bearbeitete oder unbearbeitete Werkstück gemäß...

  • Seite 193: Funktionen Zur Programmanzeige Für Den Programmlauf/Programm-Test

    Die TNC unterstützt Sie beim Auffinden von geometrischen Unverträglichkeiten fehlenden Angaben nicht ausführbaren Sprüngen Verletzungen des Arbeitsraums Zusätzlich können Sie folgende Funktionen nutzen: Programm-Test satzweise Testabbruch bei beliebigem Satz Sätze überspringen Funktionen für die grafische Darstellung Bearbeitungszeit ermitteln Zusätzliche Status-Anzeige HEIDENHAIN TNCs der Serie 400...
  • Seite 194 Programm-Test ausführen Bei aktivem zentralen Werkzeug-Speicher müssen Sie für den Pro- gramm-Test eine Werkzeug-Tabelle aktiviert haben (Status S). Mit der MOD-Funktion DATUM SET aktivieren Sie für den Programm-Test eine Arbeitsraum-Überwachung (siehe „14 MOD-Funktionen, Rohteil im Arbeitsraum darstellen“). Betriebsart PROGRAMM-TEST wählen Datei-Verwaltung mit Taste PGM MGT anzeigen und Datei wählen, die Sie testen möchten oder Programm-Anfang wählen: Mit Taste GOTO Zeile „0“...

  • Seite 195: Programmlauf

    3 Bearbeitungs-Programm wählen (Status M) Vorschub und Spindeldrehzahl können Sie mit den Override- Drehknöpfen ändern. PROGRAMMLAUF SATZFOLGE Bearbeitungs-Programm mit externer Start-Taste starten PROGRAMMLAUF EINZELSATZ Jeden Satz des Bearbeitungs-Programms mit der externen Start- Taste einzeln starten HEIDENHAIN TNCs der Serie 400...

  • Seite 196: Bearbeitung Unterbrechen

    Bearbeitung unterbrechen Sie haben verschiedene Möglichkeiten, einen Programmlauf zu unterbrechen: Programmierte Unterbrechungen Externe STOP-Taste Umschalten auf PROGRAMMLAUF EINZELSATZ Registriert die TNC während eines Programmlaufs einen Fehler, so unterbricht sie die Bearbeitung automatisch. Programmierte Unterbrechungen Unterbrechungen können Sie direkt im Bearbeitungs-Programm festlegen.

  • Seite 197: Maschinenachsen Während Einer Unterbrechung Verfahren

    Unterprogramms unterbrechen, müssen Sie mit der Funktion RESTORE POS AT N die Unterbrechungsstelle wieder anfahren. Die TNC speichert bei einer Programmlauf-Unterbrechung die Daten des zuletzt aufgerufenen Werkzeugs aktive Koordinaten-Umrechnungen die Koordinaten des zuletzt definierten Kreismittelpunkts HEIDENHAIN TNCs der Serie 400...

  • Seite 198: Beliebiger Einstieg Ins Programm (Satzvorlauf)

    Die gespeicherten Daten werden für das Wiederanfahren an die Kontur nach manuellem Verfahren der Maschinenachsen während einer Unterbrechung (RESTORE POSITION) genutzt. Programmlauf mit START-Taste fortsetzen Nach einer Unterbrechung können Sie den Programmlauf mit der externen START-Taste fortsetzen, wenn Sie das Programm auf folgende Art angehalten haben: Externe STOP-Taste gedrückt Programmierte Unterbrechung...
  • Seite 199 Satzvorlauf bei verschachtelten Programmen im Satz 0 des Hauptprogramms oder im Satz 0 des Programms beginnt, in dem der Programmlauf zuletzt unterbrochen wurde. Für die TNC 426 gilt zusätzlich Mit dem Softkey 3D ON/OFF legen Sie fest, ob die TNC bei geschwenkter Bearbeitungsebene im geschwenkten oder ungeschwenkten System anfahren soll.

  • Seite 200: Wiederanfahren An Die Kontur

    Wiederanfahren an die Kontur Mit der Funktion RESTORE POSITION fährt die TNC das Werkzeug in folgenden Situationen an die Werkstück-Kontur: Wiederanfahren nach dem Verfahren der Maschinenachsen wäh- rend einer Unterbrechung, die ohne INTERNAL STOP ausgeführt wurde Wiederanfahren nach einem Vorlauf mit RESTORE POS. AT N, z.B. nach einer Unterbrechung mit INTERNAL STOP Wiederanfahren an die Kontur wählen: Softkey RESTORE POSITI- ON wählen...

  • Seite 201: Blockweises Übertragen: Lange Programme Testen Und Ausführen (Nicht Tnc 426)

    11.6 Blockweises Übertragen: Lange Programme testen und ausführen (nicht TNC 426) Blockweises Übertragen Sehr lange Bearbeitungsprogramme, die über den Speicherplatz der TNC hinausgehen, können Sie von einem PC oder einer Disketten- einheit „blockweise“ in die TNC übertragen. Das übertragene Pro- gramm wird nicht in der TNC gespeichert.

  • Seite 202: Programm Wählen Und Übertragung Starten

    Programm wählen und Übertragung starten Taste GOTO drücken und Satz-Nummer eingeben, bei der die Bearbeitung beginnen soll Programmlauf mit externer START-Taste oder Programm-Test mit Softkey START beginnen Über Maschinenparameter 7228 können Sie den Speicher- bereich festlegen, der beim blockweisen Übertragen benutzt werden soll.
  • Seite 203 3D-Tastsysteme...

  • Seite 204: Antastzyklen In Den Betriebsarten Manueller Betrieb Und El. Handrad

    12.1 Antastzyklen in den Betriebsarten MANUELLER BETRIEB und EL. HANDRAD Die TNC muß vom Maschinen-Hersteller für den Einsatz eines 3D-Tastsystems vorbereitet sein. Wenn Sie Messungen während des Programmlaufs durchführen, dann achten Sie darauf, daß die Werkzeug- Daten (Länge, Radius, Achse) entweder aus den kalibrier- ten Daten oder aus dem letzten Werkzeug-Aufruf ver- wendet werden können (Auswahl über MP7411).

  • Seite 205: Meßwerte Aus Den Antastzyklen Protokollieren (Nur Tnc 426)

    Beim Kalibrieren ermittelt die TNC die „wirksame“ Länge des Taststifts und den „wirksamen“ Radius der Tastkugel. Zum Kalibrie- ren des 3D-Tastsystems spannen Sie einen Einstellring mit bekann- ter Höhe und bekanntem Innenradius auf den Maschinentisch. HEIDENHAIN TNCs der Serie 400...
  • Seite 206 Kalibrieren der wirksamen Länge Bezugspunkt in der Spindel-Achse so setzen, daß für den Maschinentisch gilt: Z=0. Kalibrier-Funktion für die Tastsystem-Länge wählen: Softkey TOUCH PROBE und CAL L drücken. Die TNC zeigt ein Menü-Fenster mit vier Eingabefeldern WERKZEUG ACHSE eingeben BEZUGSPUNKT: Höhe des Einstellrings eingeben Menüpunkte WIRKSAMER KUGELRADIUS und WIRKSAME LÄNGE erfordern keine Eingabe Tastsystem dicht über die Oberfläche des Einstellrings...

  • Seite 207: Messendes Tastsystem Kalibrieren

    Tastsystem mit oder ohne Umschlagmessung kalibriert. Mit dem 3D-Kalibrierzyklus für das messende Tastsystem vermes- sen Sie ein Ringnormal vollautomatisch. (Das Ringnormal ist von HEIDENHAIN erhältlich). Das Ringnormal befestigen Sie mit Spannpratzen auf dem Maschinentisch. Die TNC berechnet aus den beim Kalibrieren gewonnenen Meßwer- ten die Federkonstanten des Tastsystems, die Durchbiegung des Taststifts und den Taststift-Mittenversatz.

  • Seite 208: Werkstück-Schieflage Kompensieren

    Kalibrierwerte anzeigen Die Korrekturfaktoren und die Kraftverhältnisse werden in der TNC gespeichert und bei späteren Einsätzen des messenden Tastsystems berücksichtigt. Drücken Sie den Softkey 3D CAL, um die gepeicherten Werte anzuzeigen. Werkstück-Schieflage kompensieren Eine schiefe Werkstück-Aufspannung kompensiert die TNC rechne- risch durch eine „Grunddrehung“...

  • Seite 209: Bezugspunkt-Setzen Mit 3D-Tastsystemen

    Antasten: Externe START-Taste drücken Tastsystem in die Nähe des zweiten Antastpunkts auf der gleichen Kante positionieren Antasten: Externe START-Taste drücken BEZUGSPUNKT: Beide Koordinaten des Bezugspunkts im Menüfenster eingeben, mit Taste ENT übernehmen Antast-Funktion beenden: Taste END drücken HEIDENHAIN TNCs der Serie 400...
  • Seite 210 Ecke als Bezugspunkt – Punkte nicht übernehmen, die für Grunddrehung angetastet wurden Antastfunktion wählen: Softkey PROBING P drücken ANTASTPUNKTE AUS GRUNDDREHUNG?: Mit Taste NO ENT verneinen (Dialogfrage erscheint nur, wenn Sie zuvor eine Grunddrehung durchgeführt haben) Beide Werkstück-Kanten je zweimal antasten Koordinaten des Bezugspunkts eingeben, mit Taste ENT übernehmen Antast-Funktion beenden: Taste END drücken...
  • Seite 211 Bohrungen durchgeführt wurde, dann müssen Sie diese zwei Bohrungen nicht erneut antasten. Kreismittelpunkt über 3 Bohrungen: Die TNC ermittelt eine Kreisbahn, auf der alle 3 Bohrungen liegen und errechnet für die Kreisbahn einen Kreismittelpunkt. HEIDENHAIN TNCs der Serie 400...

  • Seite 212: Werkstücke Vermessen Mit 3D-Tastsystemen

    12.3 Werkstücke vermessen mit 3D-Tastsystemen Mit dem 3D-Tastsystem bestimmen Sie: Positions-Koordinaten und daraus Maße und Winkel am Werkstück Koordinate einer Position am ausgerichteten Werkstück bestimmen Antastfunktion wählen: Softkey PROBING POS drücken Tastsystem in die Nähe des Antastpunkts positionieren Antastrichtung und gleichzeitig Achse wählen, auf die die Koordinate sich beziehen soll: Mit Pfeiltasten Achse wählen.
  • Seite 213 Grunddrehung mit der zu vergleichenden Seite durch- führen (siehe „Werkstück-Schieflage kompensieren“) Mit Softkey PROBING ROT den Winkel zwischen Winkelbezugsachse und Werkstückkante als DREH- WINKEL anzeigen lassen. Grunddrehung aufheben oder ursprüngliche Grund- drehung wieder herstellen: DREHWINKEL auf notierten Wert setzen HEIDENHAIN TNCs der Serie 400...

  • Seite 214: Messen Mit Dem 3D-Tastsystem Während Des Programmlaufs

    Winkel zwischen zwei Werkstück-Kanten bestimmen Antastfunktion wählen: Softkey PROBING ROT drücken DREHWINKEL: Angezeigten Drehwinkel notieren, falls Sie die zuvor durchgeführte Grunddrehung wieder herstellen möchten Grunddrehung für die erste Seite durchführen (siehe „Werkstück- Schieflage kompensieren“) Zweite Seite ebenfalls wie bei einer Grunddrehung antasten, DREHWINKEL hier nicht auf 0 setzen! Mit Softkey PROBING ROT Winkel PA zwischen den Werkstück- Kanten als DREHWINKEL anzeigen lassen...
  • Seite 215 Achswahl-Taste und Vorzeichen für Antastrichtung eingeben. Mit Taste ENT bestätigen. POSITIONS-SOLLWERT: Über die Achswahl-Tasten alle Koordinaten für das Vorpositionieren des Tastsystems eingeben. Eingabe abschließen: Taste END drücken. NC-Beispielsatz N670 g70 g55 p01 q5 p02 x– x+5 y+0 z–5 * HEIDENHAIN TNCs der Serie 400...

  • Seite 216: Beispiel: Höhe Einer Insel Auf Dem Werkstück Bestimmen

    Beispiel: Höhe einer Insel auf dem Werkstück bestimmen Programm-Ablauf Programm-Parameter zuweisen Mit Zyklus G55 Höhe messen Höhe berechnen %3DTASTEN G71 * 1. Antastpunkt: X-Koordinate n10 d00 Q11 P01 +20 * N20 d00 Q12 P01 +50 * 1. Antastpunkt: Y -Koordinate N30 d00 Q13 P01 +10 * 1.

  • Seite 217: Mod-Funktionen

    MOD-Funktionen...

  • Seite 218: Mod-Funktionen Wählen, Ändern Und Verlassen

    13.1 MOD-Funktionen wählen, ändern und verlassen Über die MOD-Funktionen können Sie zusätzliche Anzeigen und Eingabemöglichkeiten wählen. Welche MOD-Funktionen zur Verfü- gung stehen, hängt von der gewählten Betriebsart ab. MOD-Funktionen wählen Betriebsart wählen, in der Sie MOD-Funktionen ändern möchten. MOD-Funktionen wählen: Taste MOD drücken. Die Bilder rechts zeigen typische Bildschirm-Menüs für PROGRAMM EINSPEICHERN EDITIEREN (Bild rechts oben), PROGRAMM-TEST (Bild rechts Mitte) und in...

  • Seite 219: Software- Und Options-Nummern

    Maß-Einheit (mm/inch) festlegen Programmier-Sprache festlegen für MDI Achsen für Ist-Positions-Übernahme festlegen Verfahrbereichs-Begrenzung setzen Nullpunkte anzeigen Betriebszeiten anzeigen (nur TNC 426) Ggf. HELP-Dateien anzeigen MOD-Funktion ändern MOD-Funktion im angezeigten Menü mit Pfeiltasten wählen. Wiederholt Taste ENT drücken, bis Funktion im Hellfeld steht oder Zahl eingeben und mit Taste ENT übernehmen...

  • Seite 220: Daten-Schnittstellen Einrichten

    Funktionen „alle Programme einlesen“ , „angebotenes Programm einlesen“ und „ Verzeichnis einlesen“ nicht nutzen. BAUD-RATE einstellen Die BAUD-RATE (Datenübertragungs-Geschwindigkeit) ist zwischen 110 und 115.200 Baud (TNC 426), bzw. zwischen 110 und 38400 Baud (TNC 425, TNC 415 B, TNC 407) wählbar. 13 MOD-Funktionen...

  • Seite 221: Zuweisung

    übertragen werden. Anwendungen: • Werte mit der Q-Parameter-Funktion D15 ausgeben • Pfad auf der Festplatte der TNC, in dem die Digitalisierdaten abgelegt werden (nur TNC 426) Von der TNC-Betriebsart hängt ab, ob die Funktion PRINT oder PRINT-TEST benutzt wird: TNC-Betriebsart Übertragungs-Funktion...

  • Seite 222: Maschinenspezifische Anwenderparameter

    Daten auf der Festplatte der TNC ablegen TNC:\..FILE Daten in dem Verzeichnis speichern, in dem das Programm mit D15 bzw. in dem das Programm mit den Digitalisierzyklen steht (TNC 426) - leer - Daten nicht speichern (TNC 425/TNC 415 B/TNC 407) - leer - Datei-Namen:...
  • Seite 223 Rohteil bezogen auf den gesetzten Bezugspunkt anzeigen Gesamten Verfahrbereich bezogen auf das dargestellte Rohteil anzeigen Maschinen-Nullpunkt im Arbeitsraum anzeigen Vom Maschinen-Hersteller festgelegte Position (z.B. Werkzeug-Wechselpunkt) im Arbeitsraum anzeigen Werkstück-Nullpunkt im Arbeitsraum anzeigen Arbeitsraum-Überwachung beim Programm-Test einschalten (ON)/ ausschalten (OFF) HEIDENHAIN TNCs der Serie 400...

  • Seite 224: Positions-Anzeige Wählen

    13.7 Positions-Anzeige wählen SOLL Für den MANUELLEN BETRIEB und die Programmlauf-Betriebsar- ten können Sie die Anzeige der Koordinaten beeinflussen: SCHPF Das Bild rechts zeigt verschiedene Positionen des Werkzeugs Ausgangs-Position Ziel-Position des Werkzeugs RESTW Werkstück-Nullpunkt Maschinen-Nullpunkt Für die Positions-Anzeigen der TNC können Sie folgende Koordina- ten wählen: Funktion Anzeige...

  • Seite 225: Programmiersprache Für $Mdi Wählen

    Richtung der Achsen bezogen auf den Maschinen-Nullpunkt ein. Arbeiten ohne Verfahrbereichs-Begrenzung Für Koordinatenachsen, die ohne Verfahrbereichs-Begrenzungen verfahren werden sollen, geben Sie den maximalen Verfahrweg der TNC (+/- 99 999 mm) als AXIS LIMIT ein. HEIDENHAIN TNCs der Serie 400...

  • Seite 226: Help-Dateien Anzeigen

    Maximalen Verfahrbereich ermitteln und eingeben POSITIONS-ANZEIGE REF anwählen Gewünschte positive und negative End-Positionen der X-, Y - und Z- Achse anfahren Werte mit Vorzeichen notieren MOD-Funktionen wählen: Taste MOD drücken Verfahrbereichs-Begrenzung eingeben: Softkey AXIS LIMIT drücken. Notierte Werte für die Achsen als BEGRENZUNGEN eingeben MOD-Funktion verlassen: Softkey END drücken Werkzeug-Radius-Korrekturen werden bei...

  • Seite 227: Betriebszeiten Anzeigen (Nur Tnc 426)

    Über den Softkey MACHINE TIME können Sie sich verschiedene Betriebszeiten anzeigen lassen: Betriebszeit Bedeutung STEUERUNG EIN Betriebszeit der Steuerung seit der Inbetriebnahme MASCHINE EIN Betriebszeit der Maschine seit der Inbetriebnahme PROGRAMMLAUF Betriebszeit für den gesteuerten Betrieb seit der Inbetriebnahme HEIDENHAIN TNCs der Serie 400...

  • Seite 228: Tabellen Und Übersichten

    Tabellen und Übersichten...

  • Seite 229: Allgemeine Anwenderparameter

    14.1 Allgemeine Anwenderparameter Allgemeine Anwenderparameter sind Maschinenparameter, die das Verhalten der TNC beeinflussen. Typische Anwenderparameter sind z.B. die Dialogsprache das Schnittstellen-Verhalten Verfahrgeschwindigkeiten Bearbeitungsabläufe die Wirkung der Overrides Eingabemöglichkeiten für Maschinenparameter Maschinenparameter lassen sich beliebig programmieren als Dezimalzahlen Zahlenwert direkt eingeben Dual-/Binärzahlen Prozent-Zeichen „%“...

  • Seite 230: Externe Datenübertragung

    8 Datenbit, BCC beliebig, Übertragungs-Stop durch DC3, geradzahlige Zeichenparität, Zeichenparität erwünscht, 2 Stoppbit Eingabe für MP 5020.1: 1+0+8+0+32+64 = 105 Schnittstellen-Typ für EXT1 (5030.0) und EXT2 (5030.1) festlegen MP5030.x Standard-Übertragung: 0 Schnittstelle für blockweises Übertragen: 1 HEIDENHAIN TNCs der Serie 400...
  • Seite 231 Datenübertragung über EXT 1 (xxxx.0) und EXT 2 (xxxx.1) festlegen Dezimalwert für ASCII-Zeichen eingeben (0 bis 127) (nur TNC 425, TNC 415 B, TNC 407) MP5200.x Programm-Anfang STX: MP5201.x Programm-Ende ETX: MP5202.x Daten-Eingabe (1. Zeichen) H: MP5203.x Daten-Eingabe (2. Zeichen) E: MP5204.x Daten-Ausgabe (1.

  • Seite 232: Tastsysteme Und Digitalisieren

    0 bis 99 999,9999 [mm] Schmierung der Tastsystem-Achse beim Digitalisieren mit schaltendem Tastsystem Zeit nach der geschmiert werden soll (nur TNC 425, TNC 415 B, TNC 407) MP6221 0 bis 65 535 [min] Reserviert MP6300 HEIDENHAIN TNCs der Serie 400...
  • Seite 233 Eintauchtiefe des Taststifts beim Digitalisieren mit messendem Tastsystem MP6310 0,1 bis 2,0000 [mm] (Empfehlung: 1mm) Tastsystem-Mittenversatz messen beim Kalibrieren des messenden Tastsystems MP6321 Mittenversatz messen: 0 Mittenversatz nicht messen: 1 Zuordnung Tastsystemachse zur Maschinenachse beim messenden Tastsystem MP6322.0 Die richtige Zuordnung der Tastsystem- Maschinenachse X liegt parallel zur Tastsystemachse X: 0, Y: 1, Z: 2 achsen zu den Maschinenachsen muß...
  • Seite 234 0,0001 bis 9 999,9999 [mm] Sicherheitszone um den Stylus des TT 120 bei Vorpositionierung MP6540 0,001 bis 99.999,999 [mm] Eilgang im Antastzyklus für TT 120 MP6550 10 bis 10.000 [mm/min] M-Funktion für Spindel-Orientierung bei Einzelschneiden-Vermessung MP6560 0 bis 88 HEIDENHAIN TNCs der Serie 400...

  • Seite 235: Tnc-Anzeigen, Tnc-Editor

    16 Zeichen: 2 Datei-Typen sperren MP7224.0 Falls Sie Datei-Typen sperren, löscht die Keine Datei-Typen sperren: +0 TNC alle Dateien dieses Typs. HEIDENHAIN-Programme sperren: +1 DIN/ISO-Programme sperren: +2 Werkzeug-Tabellen sperren: +4 Nullpunkt-Tabellen sperren: +8 Paletten-Tabellen sperren: +16 Text-Dateien sperren: +32 Editieren von Datei-Typen sperren MP7224.1...
  • Seite 236 Nullpunkt-Tabelle nicht aktiv: 0 Anzahl der Nullpunkte pro Nullpunkt-Tabelle: 1 bis 255 Programmlänge zur Programmüberprüfung (nur TNC 426) MP7229.0 Sätze 100 bis 9.999 Programmlänge, bis zu der FK-Sätze erlaubt sind (nur TNC 426) MP7229.1 Sätze 100 bis 9.999 Dialogsprache festlegen (TNC 426) MP7230...
  • Seite 237 Toleranz für Bruch-Erkennung Werkzeug-Länge – LBREAK.: 0 bis 24 MP7266.21 Toleranz für Bruch-Erkennung Werkzeug-Radius– RBREAK: 0 bis 24 MP7266.22 Schneidenlänge (Zyklus 22) – LCUTS: 0 bis 24 (nur TNC 426) MP7266.23 Maximaler Eintauchwinkel (Zyklus 22) – ANGLE.: 0 bis 24 (nur TNC 426) 14 Tabellen und Übersichten...
  • Seite 238 0,001 mm: 4 0,01 mm: 2 0,0005 mm: 5 0,005 mm: 3 0,0001 mm: 6 Anzeigeschritt für die Z-Achse MP7290.2 0,1 mm: 0 0,05 mm: 1 0,005 mm: 3 0,01 mm: 2 0,001 mm: 4 HEIDENHAIN TNCs der Serie 400...
  • Seite 239 Anzeigeschritt für die IV. Achse MP7290.3 0,1 mm: 0 0,05 mm: 1 0,001 mm: 4 0,01 mm: 2 0,0005 mm: 5 0,005 mm: 3 0,0001 mm: 6 Anzeigeschritt für die V. Achse MP7290.4 0,1 mm: 0 0,05 mm: 1 0,001 mm: 4 0,01 mm: 2 0,0005 mm: 5 0,005 mm: 3...

  • Seite 240: Bearbeitung Und Programmlauf

    0 bis 88 (0: Funktion nicht aktiv) Grafische Simulation ohne programmierte Spindelachse: M-Funktion für Ende MP7317 .1 0 bis 88 (0: Funktion nicht aktiv) Bildschirmschoner einstellen (nur TNC 426) Geben Sie die Zeit ein, nach der die TNC den Bildschirmschoner aktivieren soll MP7392...
  • Seite 241 Wirksamkeit Zyklus G72 MASSFAKTOR MP7410 MASSFAKTOR wirkt in 3 Achsen: 0 MASSFAKTOR wirkt nur in der Bearbeitungsebene: 1 Werkzeugdaten beim programmierbaren Antast-Zyklus G55 MP7411 Aktuelle Werkzeugdaten mit Kalibrierdaten des 3D-Tastsystems über- schreiben: 0 Aktuelle Werkzeugdaten bleiben erhalten: 1 SL-Zyklen MP7420 Kanal um die Kontur fräsen im Uhrzeigersinn für Inseln und im Gegen-Uhrzeigersinn für Taschen: +0 Kanal um die Kontur fräsen im Uhrzeigersinn für Taschen und im...

  • Seite 242: Elektronische Handräder

    MP 7645.1 0 bis 255 MP 7645.2 0 bis 255 MP 7645.3 0 bis 255 MP 7645.4 0 bis 255 MP 7645.5 0 bis 255 MP 7645.6 0 bis 255 MP 7645.7 0 bis 255 HEIDENHAIN TNCs der Serie 400...

  • Seite 243: Steckerbelegung Und Anschlußkabel Für Datenschnittstellen

    14.2 Steckerbelegung und Anschlußkabel für Datenschnittstellen Schnittstelle V.24/RS-232-C HEIDENHAIN-Geräte HEIDENHAIN Geräte Externes HEIDENHAIN HEIDENHAIN V.24-Adapter-Block Gerät Verbindungs-Kabel Standard-Kabel z.B. FE max. 17 m Die Stecker-Belegungen an der TNC-Logikeinheit (X21) und am Adapter-Block sind verschieden. 14 Tabellen und Übersichten...
  • Seite 244 Die Stecker-Belegung am Fremdgerät kann erheblich von der Stecker- Belegung eines HEIDENHAIN-Gerätes abweichen. Sie ist vom Gerät und der Übertragungsart abhängig. Entnehmen Sie bitte die Steckerbelegung des Adapter-Blocks der untenstehenden Abbildung. V.24-Adapter-Block RS-232-C Adapter block HEIDENHAIN TNCs der Serie 400...
  • Seite 245 Schnittstelle V.11/RS-422 An der V.11-Schnittstelle werden nur Fremdgeräte angeschlossen. Die Steckerbelegungen von TNC-Logikeinheit (X22) und Adapter-Block sind identisch. Externes HEIDENHAIN V.11-Adapter- Gerät Verbindungs- Block z.B. PC Kabel max. 1000 m 14 Tabellen und Übersichten...

  • Seite 246: Technische Information

    Farbbildschirm mit Softkeys Datenschnittstellen V.24 / RS-232-C V.11 / RS-422 Erweiterte Datenschnittstelle mit LSV-2-Protokoll zum externen Bedienen der TNC über die Datenschnittstelle mit HEIDENHAIN-Software TNCREMO Gleichzeitig verfahrende Achsen bei Konturelementen Geraden bis zu 5 Achsen TNC 407: bis zu 3 Achsen...

  • Seite 247: Programmierbare Funktionen

    Geraden und Kreisbahnen zum Anfahren und Verlassen der Kontur Freie Kontur-Programmierung Für alle Konturelemente, für die keine NC-gerechte Bemaßung vorliegt Dreidimensionale Werkzeug-Radiuskorrektur (nur TNC 426, TNC 425, TNC 415 B) Zur nachträglichen Änderung von Werkzeugdaten, ohne das Programm erneut berechnen zu müssen Programmsprünge...
  • Seite 248 Vergleiche größer, kleiner, gleich, ungleich TNC-Daten Satz-Verarbeitungszeit 4 ms/Satz TNC 407: 25 ms/Satz Regelkreis-Zykluszeit TNC 426 CA: Bahninterpolation: 3 ms Feininterpolation: 0,6 ms (Lage) TNC 426 PA: Bahninterpolation: 3 ms Feininterpolation: 0,6 ms (Drehzahl) TNC 425: Bahninterpolation: 3 ms Feininterpolation: 0,6 ms (Drehzahl)

  • Seite 249: Tnc-Fehlermeldungen

    TNC-Meldetexte werden mit der Taste CE gelöscht, nachdem ihre Ursache beseitigt ist. TNC-Fehlermeldungen beim Programmieren DATEIFORMAT GEÄNDERT (nur TNC 426) Nach einem Softwaretausch hat sich das interne Format geändert; die TNC kann die Datei nicht mehr lesen: Datei löschen EINGABE WEITERER PGM UNMÖGLICH Alte Dateien löschen, um weitere Dateien einzugeben...
  • Seite 250 GROBER POSITIONIER-FEHLER Die TNC überwacht Positionen und Bewegungen. Weicht die Ist-Position zu stark von der Soll-Position ab, so wird diese Fehlermeldung blinkend ausgegeben; zur Quittierung der Fehlermeldung END-Taste einige Sekun- den gedrückt halten (Warmstart) HEIDENHAIN TNCs der Serie 400...
  • Seite 251 KEINE ÄNDERUNGEN AM LAUFENDEN PGM Programm nicht editieren, während es übertragen oder ausgeführt wird KREIS-ENDPUNKT FALSCH Anschlußkreis vollständig eingeben Bahn-Endpunkte auf Kreisbahn liegend programmieren KREISMITTELPUNKT FEHLT Kreismittelpunkt mit I, J definieren Pol mit I, J definieren LABEL-NR. NICHT VORHANDEN Nur gesetzte Label-Nummern aufrufen MASSFAKTOR NICHT ERLAUBT Maßfaktoren der Koordinatenachsen in der Ebene der Kreisbahn identisch eingeben...

  • Seite 252: Adressbuchstaben (Din/Iso)

    Vorbohren (in Verbindung mit G37) SLII Räumen (in Verbindung mit G37) SLII Schlichten Tiefe (in Verbindung mit G37) SLII Schlichten Seite (in Verbindung mit G37) SLII Kontur-Zug (in Verbindung mit G37) Zylinder-Mantel (in Verbindung mit G37) Zyklus-Aufruf HEIDENHAIN TNCs der Serie 400...
  • Seite 253 Gruppe Funktion satzweise Hinweis wirksam Seite Auswahl der Ebenenauswahl XY , Werkzeug-Achse Z Bearbeitungsebene Ebenenauswahl ZX, Werkzeug-Achse Y Ebenenauswahl YZ, Werkzeug-Achse X Werkzeug-Achse IV Fasen mit Fasenlänge R Ecken-Runden mit R Tangentiales Anfahren einer Kontur mit R Tangentiales Verlassen einer Kontur mit R Übernahme des letzten Positions-Sollwertes als Pol Rohteil-Definition Rohteil-Definition für Grafik, Min.-Punkt...
  • Seite 254 Funktion Programm-Anfang bzw. Programm-Aufruf mit G39 Drehbewegung um X-Achse Drehbewegung um Y -Achse Drehbewegung um Z-Achse Parameter-Definition (Programm-Parameter Q) Definition von Hersteller-Zyklen (nicht bei TNC 426) Toleranz für Rundungskreis mit M112 Vorschub Verweilzeit mit G04 Maßfaktor mit G72 Wegbedingung Polarkoordinaten-Winkel im Kettenmaß/Absolutmaß...
  • Seite 255 Parameter-Definition Funktion Hinweis Seite Zuweisung Addition Subtraktion Multiplikation Division Wurzel Sinus Cosinus Wurzel aus Quadratsumme (c = √ a Wenn gleich, Sprung Wenn ungleich, Sprung Wenn größer, Sprung Wenn kleiner, Sprung sin α und c cos α) Winkel (Winkel aus c Fehler-Nummer Print Zuweisung PLC-Merker...

  • Seite 256: Puffer-Batterie Wechseln

    Steuerung mit Strom versorgt, solange Sie die Batterien wechseln (maximale Überbrückungszeit: 24 Stunden). Zum Wechseln der Puffer-Batterie Maschine und TNC ausschalten! Die Puffer-Batterie darf nur von entsprechend geschultem Personal gewechselt werden! Batterie-Typ: 3 Mignon-Zellen, leak-proof, IEC-Bezeichnung „LR6“ HEIDENHAIN TNCs der Serie 400...
  • Seite 257 Grundlagen 71 Kreise und Kreisbögen 72 Drehsinn 72 BAUD-RATE einstellen 216 Bearbeitungsebene schwenken aktivieren 21 Leitfaden 144 manuell 19 Zyklus G80 142 Bearbeitungszeit ermitteln 188 Bedienfeld 5 Beliebiges Programm als Unterpro- gramm 152 Betriebsarten 5 HEIDENHAIN TNCs der Serie 400...
  • Seite 258 Kreismittelpunkt 78 Datei wählen 43 Kreistasche 115 Fase 77 für extern gespeicherte Kugel 181 Dateien 44 Fehlermeldungen TNC 426 33, 36 ausgeben 169 aufrufen 34 beim Programm-Test und Längenkorrektur 64 Programmlauf 247 Datei kopieren 39 beim Programmieren 246 Datei löschen 39...
  • Seite 259 Programmlauf mit Nullpunkt-Tabellen 137 ausführen 191 Nutenfräsen 117 Beliebiger Einstieg 194 fortsetzen 193 Sätze überspringen 196 Options-Nummer 215 unterbrechen 192 Wiederanfahren an die Kontur 196 Programmteil-Wiederholung Arbeitsweise 151 aufrufen 151 programmieren 151 Puffer-Batterie wechseln 253 HEIDENHAIN TNCs der Serie 400...
  • Seite 260 Satzvorlauf 194 Taschenfräsen 114 Wegmeßsysteme 28 Schlüssel-Zahlen 215 Taschenrechner 53 Wenn/dann-Entscheidungen 167 Schraubenlinie 88 Tastsystem 201 Werkstück Schwenken. Siehe Bearbeitungs- kalibrieren -Schieflage kompensieren 204 ebene schwenken messendes 203 vermessen mit Schwenkkopf 20 3D-Tastsystemen 208 schaltendes 201 Schwenktisch 20 Werkstück-Positionen messen während des Seitenschlichten 127 Programmlaufs 210 absolute 31...
  • Seite 261 Zubehör 11 Zusatz-Funktionen eingeben 94 für das Bahnverhalten 97 für Drehachsen 101 für Koordinatenangaben 95 für Programmlauf-Kontrolle 95 Zusatzachsen 29 Zyklen aufrufen 106 definieren 106 Zylinder 179 Zylinder-Mantel 129 HEIDENHAIN TNCs der Serie 400...
  • Seite 262 Wirkung der M-Funktion Wirksam am Satz - Anfang Ende Seite M00 Programmlauf HALT/Spindel HALT/Kühlmittel AUS Programmlauf HALT/Spindel HALT/Kühlmittel AUS/ggf. Löschen der Status-Anzeige (abhängig von Maschinen-Parameter)/Rücksprung zu Satz 1 Spindel EIN im Uhrzeigersinn Spindel EIN im Gegen-Uhrzeigersinn Spindel HALT Werkzeugwechsel/Programmlauf HALT (abhängig von Maschinen-Parameter)/Spindel HALT Kühlmittel EIN Kühlmittel AUS Spindel EIN im Uhrzeigersinn/Kühlmittel EIN...

  • Seite 263: Funktionsübersicht

    Funktionsübersicht Programmier-Hilfe DIN/ISO-Programmierung Konturzyklen TNC 407 TNC 425 Programm-Aufbau bei Bearbeitung mit mehreren Werkzeugen TNC 415B TNC 426 Liste der Kontur-Unterprogramme G37 P01 ... Kontur-Daten definieren G120 Q1 ... Bohrer definieren/aufrufen Konturzyklus: Vorbohren G121 Q10 ... Zyklus-Aufruf M-Funktionen siehe Benutzer-Handbuch Schruppfräser definieren/aufrufen...

  • Seite 264: G-Funktionen Und Adressen

    G-Funktionen und Adressen siehe Benutzer-Handbuch G-Funktionen G-Funktionen Werkzeug-Bewegungen Sonder-Zyklen Geraden-Interpolation, kartesisch, im Eilgang * G04 Verweilzeit mit F Sekunden Geraden-Interpolation, kartesisch Spindel-Orientierung Kreis-Interpolation, kartesisch, im Uhrzeigersinn * G39 Programm-Aufruf Kreis-Interpolation, kartesisch, im Gegenuhrzeigersinn Bearbeitungsebene Kreis-Interpolation, kartesisch, ohne Drehrichtungsangabe Kreis-Interpolation, kartesisch, tangentialer Konturanschluß Bearbeitungs-Ebene festlegen * G07 Achsparalleler Positionier-Satz...
