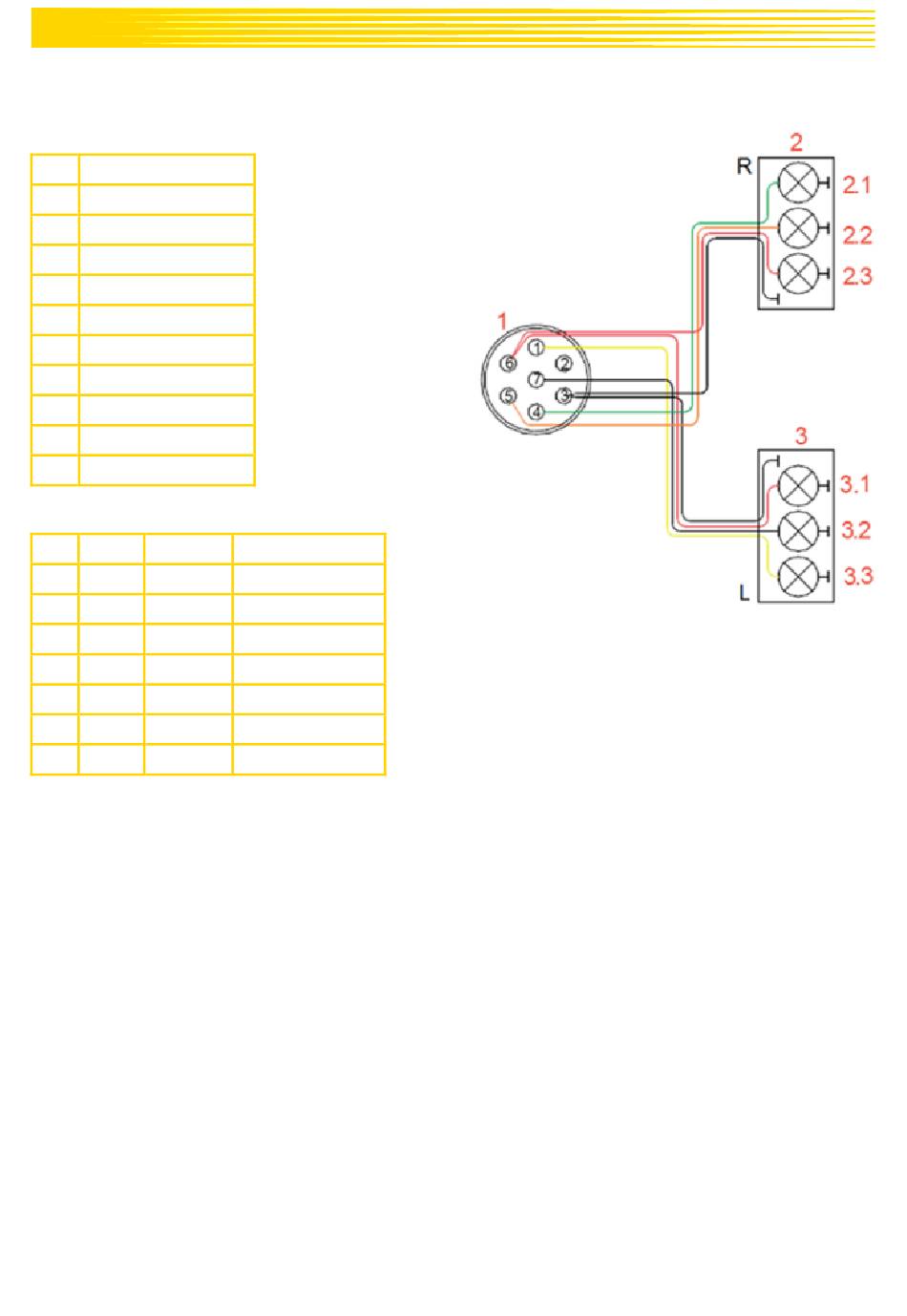

BELEUCHTUNG SCHALTBILD
Legende:
R
Rechts
1
Stecker 12V 7-polig
2
Rücklicht rechts
2.1
Blinker
2.2
Rücklicht
2.3
Bremslicht
L
Links
3
Rücklicht links
3.1
Bremslicht
3.2
Rücklicht
3.3
Blinker
Stecker- und Kabelbelegung
Nr.
Bez.
Farbe
1
L
Gelb
2
54g
---
3
31
Weiß
4
R
Grün
5
58R
Braun
6
54
Rot
7
58L
Schwarz Rücklicht links
44
Funktion
Blinker links
---
Masse
Blinker rechts
Rücklicht rechts
Bremslicht
Abbildung 51
