4.4 MONTAGE DES KLAPPUNGSGESTÄNGES

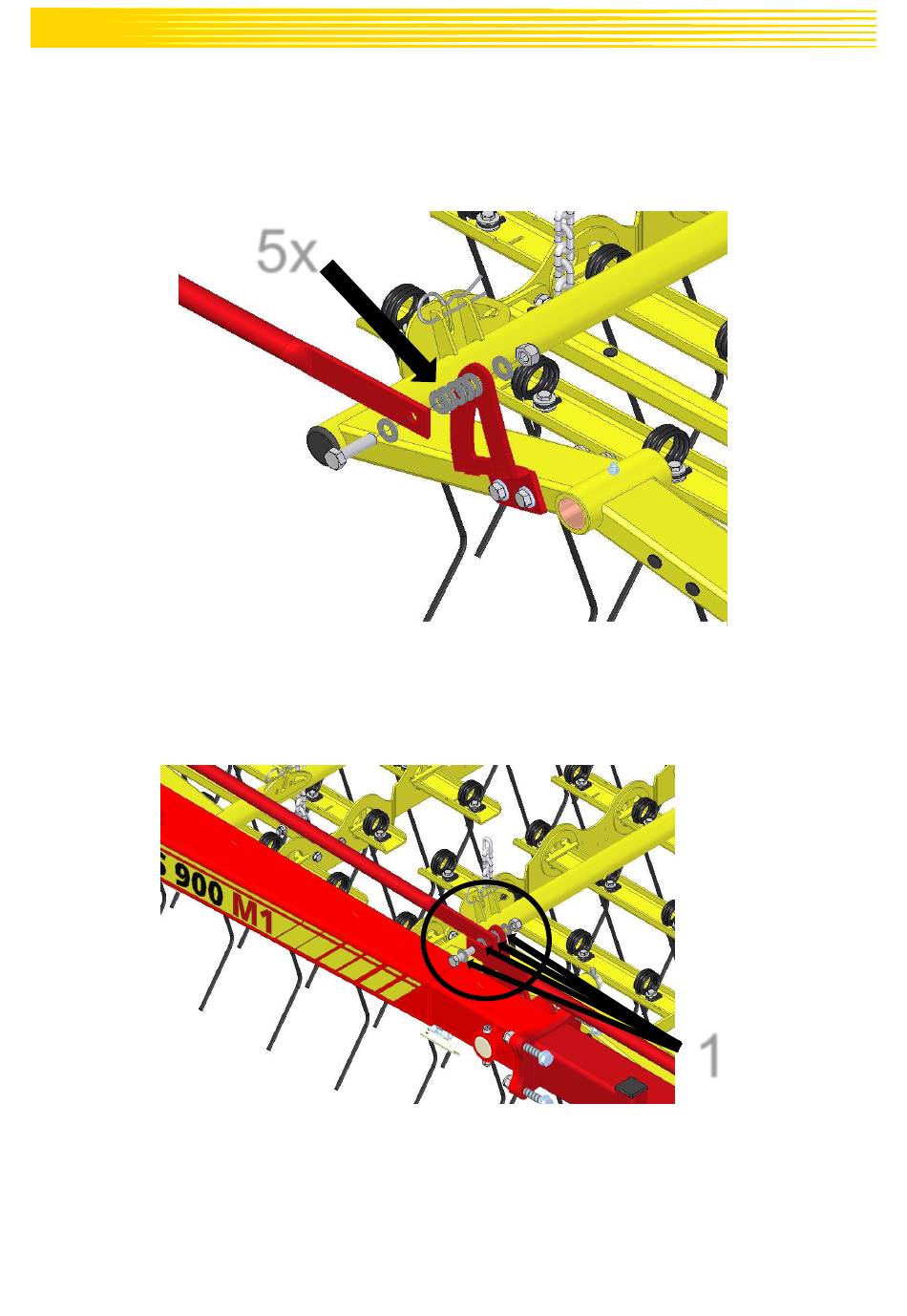

Montieren Sie das Klappungsgestänge am äußersten Striegelfeld wie in der Abbildung 17 gezeigt.
5 Beilagscheiben müssen zwischen Klappungsgestänge und der Halterung beigelegt sein.
Abbildung 17: Montage Klappungsgestänge am Striegelfeld
Weiters montieren Sie das Klappungsgestänge am Übergang zum inneren Klappungsgestänge wie in
Abbildung 18 gezeigt. In jedem Zwischenraum muss eine Beilagscheibe angebracht sein.
Abbildung 18: Klappungsgestänge innen montieren
4.5

MONTAGE BELEUCHTUNG AS 900 M1 STARR

Für die Beleuchtungsmontage beim AS 900 M1 starr siehe Punkt 3.2.2 sowie Abbildung 11 & Abbildung
12.
10
5x
1
x
