7 Installation
9 Schließen Sie die Schaltkastenabdeckung des Innengeräts.
10 Schließen Sie die Schaltkastenabdeckung des Gaskessels.
11 Schließen Sie den Gaskessel.

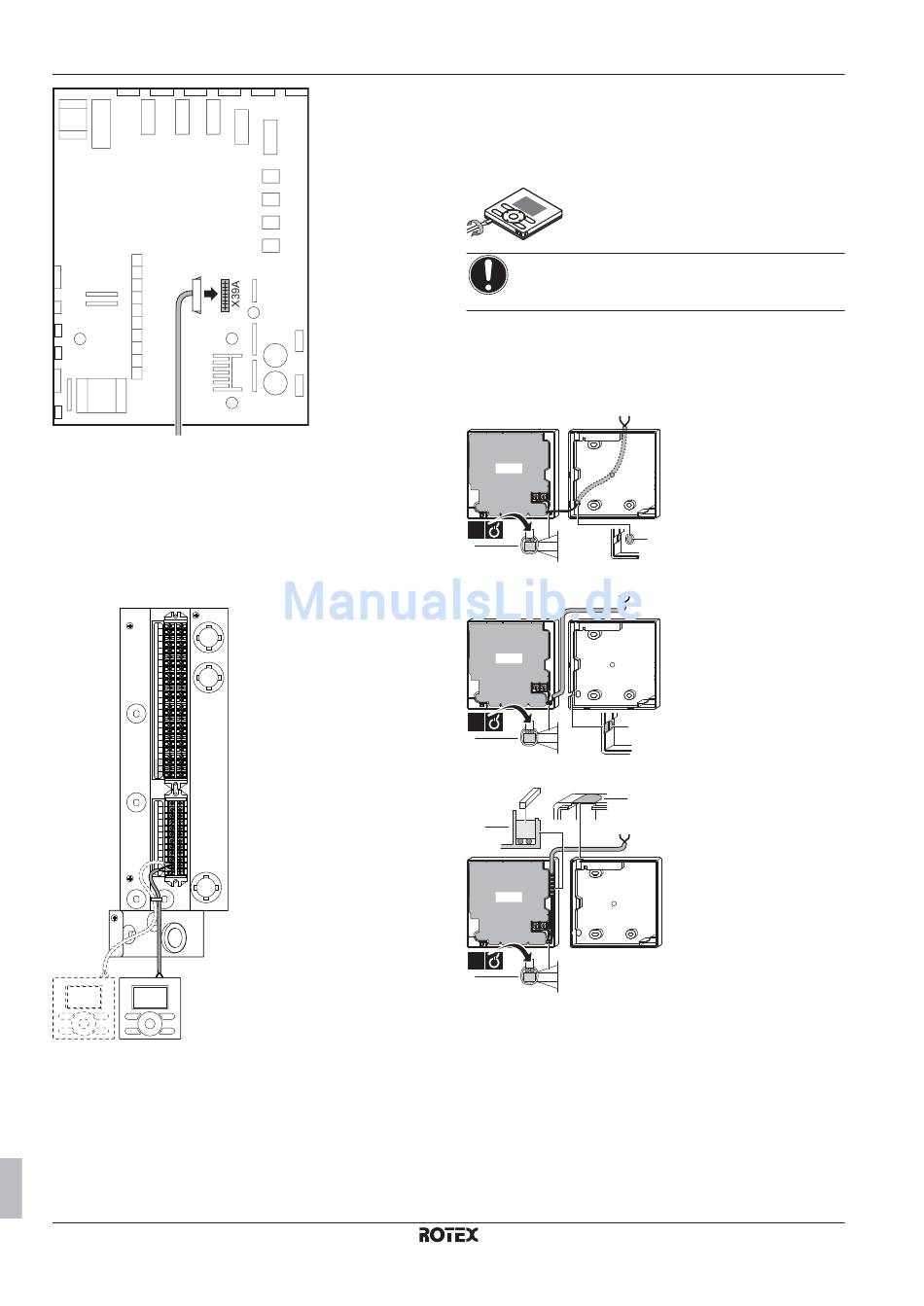

7.8.7 So schließen Sie die Benutzerschnittstelle
an
1 Schließen Sie das Kabel der Benutzerschnittstelle an das
Innengerät an.
X2M
X1M
X5M
2
1
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
Referenzhandbuch für den Monteur
38
So befestigen Sie die Benutzerschnittstelle an der
Wand bei Installation als Raumthermostat
1 Stecken Sie einen Schraubendreher in die Schlitze unter der
Benutzerschnittstelle und
vorsichtig von der Rückblende ab.
HINWEIS
Die Platine befindet sich in der Frontblende der
Benutzerschnittstelle. Vermeiden Sie Beschädigungen.
2 Befestigen Sie die Rückblende der Benutzerschnittstelle an der
Wand.
3 Schließen Sie die Drähte gemäß der Abbildung unten an die
Benutzerschnittstelle an.
Von der Rückseite
PCB
1x
b
Von der linken Seite
PCB
1x
a
b
Von oben
a
b
PCB
1x
b
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
nehmen Sie die Frontblende
a
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1 – 2013.05
