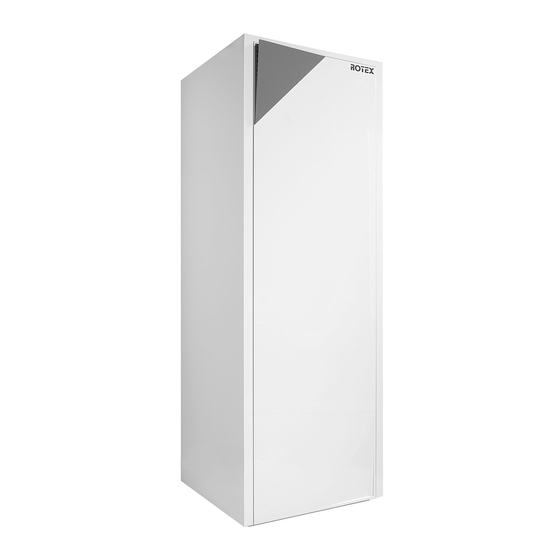

Rotex HPU ground Installationsanleitung
Vorschau ausblenden
Andere Handbücher für HPU ground:
- Referenzhandbuch für den monteur (96 Seiten) ,
- Referenzhandbuch (88 Seiten) ,
- Installationsanleitung (34 Seiten)
Verwandte Anleitungen für Rotex HPU ground
Inhaltszusammenfassung für Rotex HPU ground
- Seite 1 Installationsanleitung ROTEX HPU ground Installationsanleitung Deutsch ROTEX HPU ground RGSQH10S18AA9W...
- Seite 2 3P351751-2C...
-
Seite 3: Inhaltsverzeichnis
Digitale Dateien unter ROTEX homepage 5 Erweiterte-Funktion Übersicht: Konfiguration ............14 Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen ROTEX-Webseite oder auf Anfrage bei Ihrem Händler 5.1.1 So rufen Sie die am häufigsten verwendeten Befehle auf ................15 verfügbar sein. -
Seite 4: Über Die Verpackung
▪ Beachten Sie folgende Hinweise bezüglich der Abstände bei der Durchflussmenge auch dann gewährleistet ist, wenn alle Installation: Ventile geschlossen sind. Falls minimale Durchflussmenge nicht erreicht werden kann, wird der Flussfehler 7H ausgegeben (kein Heizen/Betrieb). Weitere Informationen finden Sie im Monteur-Referenzhandbuch. Installationsanleitung RGSQH10S18AA9W ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 5: Vorbereiten Der Elektroinstallation
15 V Gleichspannung, 10 mA standhalten. Kabelquerschnitt 0,75 mm² bis 1,25 mm²; maximale Länge: 500 m. Anwendbar auf einzelnen Anschluss Bedieneinheitanschluss und Bedieneinheitanschluss für duale Verwendung. HINWEIS Weitere technische Daten der verschiedenen Anschlüsse befinden sich auf der Innenseite des Innengeräts. RGSQH10S18AA9W Installationsanleitung ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 6: So Öffnen Sie Die Schaltkastenabdeckung Des Innengeräts
Aufstellungsort. Vergewissern Sie sich, dass die seitlichen Tragebolzen vorhanden sind, wenn Sie das Gerät handhaben. 6 Passen Sie die Höhe der 4 Stellfüße am äußeren Rahmen an, um Unebenheiten im Boden auszugleichen. Die maximal zulässige Abweichung beträgt 1°. Installationsanleitung RGSQH10S18AA9W ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 7: Anschließen Der Soleleitung
3 Füllen Sie den Kreislauf mit Sole auf, bis das Manometer einen INFORMATION Druck von ±2,0 Bar anzeigt. Um zu überprüfen, ob die vorderen Tragebolzen nicht unter Spannung stehen, lösen Sie sie etwas, und ziehen Sie sie anschließend fest. RGSQH10S18AA9W Installationsanleitung ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 8: So Isolieren Sie Die Soleleitungen
Wasserauslass für Raumheizung (bauseitig) an. Wassereinlass für Raumheizung Wasserauslass für Brauchwasser Wassereinlass für Brauchwasser (Kaltwasserzulauf) HINWEIS Es wird empfohlen, Absperrventile am Wassereinlass und Heißwasserauslass zu installieren. Die Absperrventile sind bauseitig zu liefern. Installationsanleitung RGSQH10S18AA9W ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 9: So Füllen Sie Den Brauchwasserspeicher
Druckentlastungsventil, um einen ungestörten Wasserfluss durch die Auslassleitung zu gewährleisten. 4.4.6 So isolieren Sie die Wasserleitungen Die aller Rohrleitungen im gesamten Wasserkreislauf MÜSSEN isoliert werden, um eine Herabsetzung der Heizleistung zu verhindern. RGSQH10S18AA9W Installationsanleitung ROTEX HPU ground 4P353879-1C – 2016.09... - Seite 10 ▪ Kontakt für Wärmepumpentarif-Netzanschluss Niederspannung ▪ Bedieneinheit ▪ Stromverbrauch-Digitaleingänge (bauseitig zu liefern) ▪ Außentemperaturfühler ▪ Innentemperaturfühler (Option) ▪ Stromzähler (bauseitig zu liefern) ▪ Sicherheitsthermostat (bauseitig) ▪ Normaltarif-Netzanschluss (Netzanschluss für Gerät) Hochspannungs- Netzanschluss Installationsanleitung RGSQH10S18AA9W ROTEX HPU ground 4P353879-1C – 2016.09...
-
Seite 11: So Schließen Sie Die Hauptstromversorgung An
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen befestigen. 3 Installieren Sie den dezentralen Außentemperaturfühler an der Hauptschalter Außenseite wie in der Installationsanleitung des Fühlers (der Normaltarif-Netzanschluss als Zubehör geliefert wird) beschrieben. RGSQH10S18AA9W Installationsanleitung ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 12: So Schließen Sie Die Bedieneinheit An
Führen Sie die Transistorausgang die Polarität. Der Plus-Pol MUSS mit gezeigt durch. Anschlüsse wie in X5M/7 und X5M/9 und der Minus-Pol mit X5M/8 und 4A, 4B, 4C oder 4D X5M/10 verbunden werden. gezeigt durch. Installationsanleitung RGSQH10S18AA9W ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 13: So Schließen Sie Die Brauchwasserpumpe An
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen befestigen. 4.5.12 So schließen Sie die Stromverbrauch- Digitaleingänge an 1 Schließen Sie das Kabel der Stromverbrauch-Digitaleingänge an die entsprechenden Klemmen wie in der Abbildung unten dargestellt an. RGSQH10S18AA9W Installationsanleitung ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 14: So Schließen Sie Das Sicherheitsthermostat An (Öffner)
Wenn Sie das System NICHT korrekt konfigurieren, arbeitet es möglicherweise NICHT erwartungsgemäß. Konfiguration beeinflusst folgende Punkte: ▪ Die Berechnungen der Software ▪ Die Anzeige Bedienmöglichkeiten Benutzerschnittstelle Sie können das System über die Bedieneinheit konfigurieren. Installationsanleitung RGSQH10S18AA9W ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 15: So Rufen Sie Die Am Häufigsten Verwendeten Befehle Auf
Endbenutz. gesetzt, bis eine andere Einstellung vorgenommen wird. Code Beschreibung So setzen Sie die Zugriffserlaubnisstufe auf “Endbenutzer” [A.1] Nicht Sprache 1 Drücken Sie länger als 4 Sekunden. zutreffend Ergebnis: Die Zugriffserlaubnisstufe wechselt zu Endbenutzer. Die Bedieneinheit kehrt zur Standard-Startseite zurück. RGSQH10S18AA9W Installationsanleitung ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 16: Schnellstart-Assistent: Standard
▪ 1 (Sekundärer rtrn): Installiert für Thermostats führt einer sofortiges Warmwasser Thermo EIN/AUS-Bedingung. ▪ 2 (Desinf. Widerst): Installiert für Desinfektion Siehe auch Abbildungen unten. Brauchwasserpumpe installiert für… Sofortiges Warmwasser Desinfektion Innengerät Speicher Installationsanleitung RGSQH10S18AA9W ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 17: Schnellstart-Assistent: Kapazitäten (Stromverbrauchsmessung)
▪ 2: Installiert (1 Impuls/kWh) ▪ 3: Installiert (10 Impuls/kWh) ▪ 4: Installiert (100 Impuls/kWh) ▪ 5: Installiert (1000 Impuls/kWh) 5.2.4 Schnellstart-Assistent: Kapazitäten (Stromverbrauchsmessung) Code Beschreibung [A.2.3.2] [6‑03] Die Leistung der ersten Stufe der Reserveheizung bei Nennspannung [kW] RGSQH10S18AA9W Installationsanleitung ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 18: Regelung Der Raumheizung
[0-01] [0-03] [0-00] Witterungsgeführte Kurve Minimaler Vorlauftemperatur-Sollwert, der erforderlich ist, um einen stabilen Zustand am Komfort-Sollwert für den [0-03] [0-02] Raum zu erreichen. ▪ T : Soll-Vorlauftemperatur (Zusatz) ▪ T : Außentemperatur Installationsanleitung RGSQH10S18AA9W ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 19: Brauchwasserregelung
Benutzer den Notbetrieb NICHT zutreffend anrufen können. bestätigt. 5.3.3 Systemeinstellungen Stromverbrauchskontrolle HINWEIS Wenn eine hohe Heizleistung gefordert ist (beispielsweise Estrich-Aufheiz-Funktion), kann Leistungsbegrenzung je nach den Abmessungen des Sole- Erdungskollektors aktiviert werden. RGSQH10S18AA9W Installationsanleitung ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 20: Menüstruktur: Übersicht Über Die Monteureinstellungen
NICHT verwendet oder geändert werden. INFORMATION Stromspareinstellungen sind zwar angezeigt, aber NICHT auf diesem Gerät verfügbar. Die Einstellungen dürfen NICHT verwendet oder geändert werden. INFORMATION Abhängig von den gewählten Monteureinstellungen sind die Einstellungen sichtbar/ausgeblendet. Installationsanleitung RGSQH10S18AA9W ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 21: Inbetriebnahme
Durchflussmenge, Durchflussmenge prüfen. gewährleistet. Siehe “Überprüfen der Wassermenge und Während des Pumpen-Testlaufs kann das Gerät unter dieser Durchflussmenge Raumheizungs- minimal erforderlichen Durchflussmenge betrieben werden. Solekreislauf” unter "3.2 Vorbereiten der Leitungen" auf Seite 4. RGSQH10S18AA9W Installationsanleitung ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 22: So Führen Sie Eine Entlüftung Durch
>3 s >3 s des Verdichters gekoppelt. So führen Sie eine Entlüftung mit Hilfe einer Solefüllstation durch 60 s 30 s Befolgen Sie die im Lieferumfang der Solefüllstation (bauseitig zu liefern) enthaltenen Anweisungen. Installationsanleitung RGSQH10S18AA9W ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 23: So Führen Sie Einen Testlauf Durch
Sie im Referenzhandbuch für den Monteur im Kapitel ▪ [4‑00]=1 “Inbetriebnahme”. ▪ [C‑02]=0 Mögliche Aktor-Testläufe ▪ [D‑01]=0 ▪ Test der Reserveheizung (Stufe 1) ▪ [4‑08]=0 ▪ Test der Reserveheizung (Stufe 2) ▪ [4‑01]≠1 ▪ Pumpentest (Raumheizung) RGSQH10S18AA9W Installationsanleitung ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 24: Übergabe An Den Benutzer
1 Ziehen Sie das entsprechende Etikett mit der offiziellen Sprache vom mehrsprachigen Aufkleber mit Hinweisen zu fluorierten Treibhausgasen ab. 2 Kleben Sie es auf den markierten Bereich des Typenschilds des Geräts auf. Installationsanleitung RGSQH10S18AA9W ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 25: Technische Daten
R1T aus Sensor Umgebungstemperatur R2T aus Austrittssensor R3T aus Saugsensor LEGENDE: R4T aus 2-Phasen-Sensor (Tx) R5T aus Wärmeträgermedium-Zulauf SPERRVENTIL SCHRAUBVERBIND. R6T aus Wärmeträgermedium-Vorlauf BÖRDELVERBIND. SCHNELLKUPPLUNG FLANSCHVERBIND. SCHLEUDERGUSSROHR LÖTVERBIND. KLEMMROHR 3D081374-1A Seite 1 RGSQH10S18AA9W Installationsanleitung ROTEX HPU ground 4P353879-1C – 2016.09... -
Seite 26: Elektroschaltplan: Innengerät
Normaltarif-Netzanschluss für Beschriftung supply for hydro PCB Hydrobox-Platine verwenden Hauptplatine (Hydrobox) (2) Outdoor ambient sensor (2) Außentemperaturfühler Benutzerschnittstellen-Platine Switch box Schaltkasten Ein/AUS-Thermostat (3) Option external indoor (3) Optionaler externen ambient sensor Innentemperaturfühler Wärmepumpen-Konvektor Installationsanleitung RGSQH10S18AA9W ROTEX HPU ground 4P353879-1C – 2016.09... - Seite 27 Platine geliefert) supplied by PCB) Impulserkennung (Spannung Only for brine pressure switch Nur für Soledruckschalter- wird durch Platine geliefert) connection kit Anschlussbausatz Continuous Dauerstrom Switch box Schaltkasten DHW pump Brauchwasserpumpe RGSQH10S18AA9W Installationsanleitung ROTEX HPU ground 4P353879-1C – 2016.09...
-
Seite 28: Schaltplan
2 x 0,75 X5M: 1-2 A2P: P1-P2 Benutzerschnittstelle Kommunikation Optionales Teil Nur für *KRUCBL* 2-adrig 2 x 0,75 A2P: P1-P2 Benutzerschnittstelle Kommunikation Hinweis: - Bei Signalkabel: Mindestabstand von Stromkabeln > 5 cm einhalten 4D081378-1B Installationsanleitung RGSQH10S18AA9W ROTEX HPU ground 4P353879-1C – 2016.09... - Seite 32 Sede operativa Via Milano, 6 - 20097 San Donato Milanese MI-Italy Tel. +39 02 51619.1 · Fax +39 02 51619222 e-mail info@rotexitalia.it · www.rotexitalia.it Numero verde ROTEX 800-886699 ROTEX ROTEX Heating Systems SARL Représenté en France par: 1, rue des Artisans ·...
