HINWEIS
Zur Vermeidung von strukturellen Schäden am Gerät,
verschieben Sie das Gerät NUR, wenn die Stellfüße auf
die niedrigste Position eingestellt sind.
HINWEIS
Stellen Sie sicher, dass keine Lücke zwischen unterem
Rahmen und Boden vorhanden ist, um eine optimale
Geräuschdämmung zu gewährleisten.

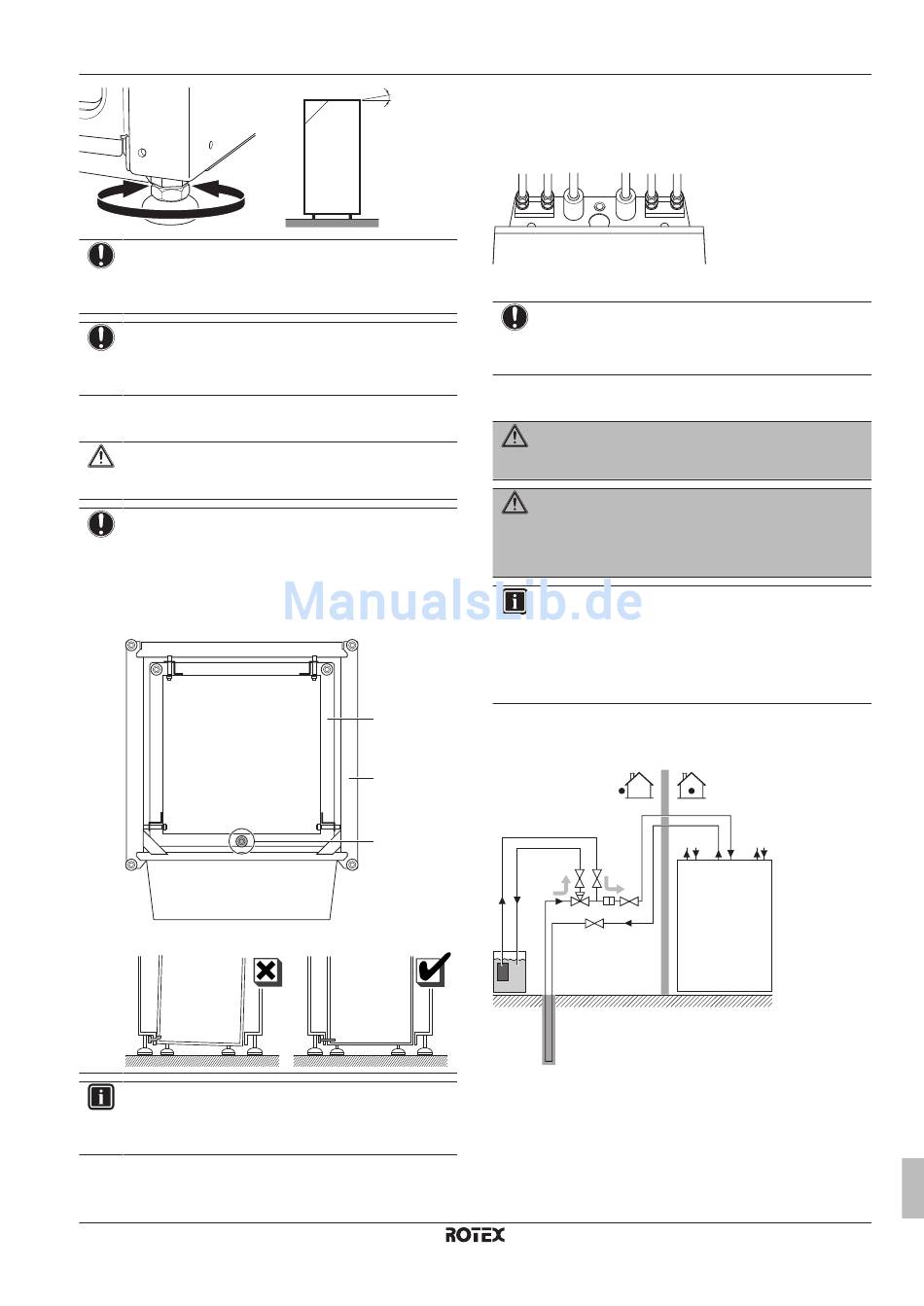

7 Passen Sie die Höhe der 2 vorderen Stellfüße am inneren
Rahmen an, um Unebenheiten auszugleichen.
ACHTUNG
Stellen Sie sicher, dass das Wärmepumpenmodul NICHT
das äußere Gehäuse berührt.
HINWEIS
Stellen Sie sicher, dass die vorderen Tragebolzen eben
bleiben und NICHT unter Spannung stehen. Der Tragfuß
des äußeren (b) und inneren (c) Rahmens MUSS so
angepasst werden, dass diese vorderen Bolzen eben
bleiben. NICHT Tragfuß (a) anpassen!
Ansicht von unten:
Ansicht von der Seite:
INFORMATION
Um zu überprüfen, ob die vorderen Tragebolzen nicht
unter Spannung stehen, lösen Sie sie etwas, und ziehen
Sie sie anschließend fest.
RGSQH10S18AA9W
ROTEX HPU ground
4P353879-1C – 2016.09
≤1°
4.3
4.3.1
HINWEIS
Um Service und Wartung zu erleichtern, wird empfohlen,
Absperrventile so nah wie möglich am Ein- und Auslass
des Geräts zu installieren.
4.3.2
WARNUNG
Vor, während und nach dem Befüllen Solekreislauf
sorgfältig auf Undichtigkeiten überprüfen.
WARNUNG
Die Temperatur der durch den Verdampfer strömenden
Flüssigkeit kann negativ werden. Sie MUSS vor Frost
geschützt werden. Siehe die Einstellung [A‑04] in
"5.2.2 Schnellstart-Assistent: Standard" auf
INFORMATION
Die im Solekreislauf des Geräts verwendeten Materialien
sind
Frostschutzmittel:
▪ 40 Masse-% Propylenglykol
▪ 29 Masse-% Ethanol
c
1 Schließen Sie das Gerät an das bauseitig zu liefernde Sole-
Befüllungssystem an.
2 Positionieren Sie das 3-Wege-Ventil richtig.
b
a
3 Füllen Sie den Kreislauf mit Sole auf, bis das Manometer einen
Druck von ±2,0 Bar anzeigt.
Anschließen der Soleleitung
So schließen Sie die Soleleitungen an
a b
a Soleleitung Auslass
b Soleleitung Einlass
So befüllen Sie den Solekreislauf
chemikalienbeständig gegen
4 Installation
Seite 16.
die folgenden
Installationsanleitung
