10.5.1
Mögliche Aktor-Testläufe
▪ Pumpentest
INFORMATION
Die Kalibrierung der erzeugten Wärmeberechnung erfolgt
im Rahmen dieses Tests.
Stellen Sie sicher, dass das System vor der Durchführung
des Testlaufs entlüftet wird. Vermeiden Sie außerdem
Störungen im Wasserkreislauf während des Testlaufs.
▪ Solarpumpentest
▪ Absperrventiltest
▪ Test des 3-Wege-Ventils
▪ Test des Alarmausgangs
▪ Test des Kühlen/Heizen-Signals
▪ Schnellerwärmungstest
▪ Test der Brauchwasserpumpe
▪ Gaskesseltest
▪ Test des Bypass-Ventils
INFORMATION
Der Sollwert für einen Testlauf des Kessels beträgt 40°C.
Berücksichtigen Sie, dass während des Kesselbetriebs
eine Temperaturüberschreitung von 5°C insbesondere in
Verbindung mit Bodenheizungskreisläufen möglich ist.
10.6
Estrich-Austrocknung mittels der
Unterbodenheizung
Diese Funktion wird zur langsamen Austrocknung des Estrichs einer
Unterbodenheizung beim Bau eines Hauses verwendet. Der
Monteur kann diese Funktion programmieren und ausführen.
Stellen Sie sicher, dass die Bedieneinheit die Startseite anzeigt und
dass Raumheizungs- und Brauchwasserbedarf ausgeschaltet sind.
Sie kann auch bei nicht komplett ausgeführter Installation der
Außengeräte durchgeführt werden. In diesem Fall führt der
Gaskessel die Austrocknung durch und liefert den Vorlauf ohne
Betrieb der Wärmepumpe.
HINWEIS
Der Monteur ist für folgende Punkte verantwortlich:
▪ Kontaktaufnahme
Anweisungen zur Austrocknung, um Risse des Estrichs
zu vermeiden
▪ Programmierung
Austrocknung mittels der Unterbodenheizung gemäß
den
oben
aufgeführten
Estrichherstellers
▪ Regelmäßige
Überprüfung
Funktion der Konfiguration
▪ Auswahl des korrekten, mit dem für den Boden
verwendeten Estrich übereinstimmenden Programms
Der Monteur kann bis zu 20 Schritte programmieren. Für jeden
Schritt muss er Folgendes eingeben:
1 Dauer in Stunden, bis zu 72 Stunden
2 Soll-Vorlauftemperatur
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1 – 2013.05
zum
Estrichhersteller
des
Programms
zur
Estrich-
Anweisungen
der
ordnungsgemäßen

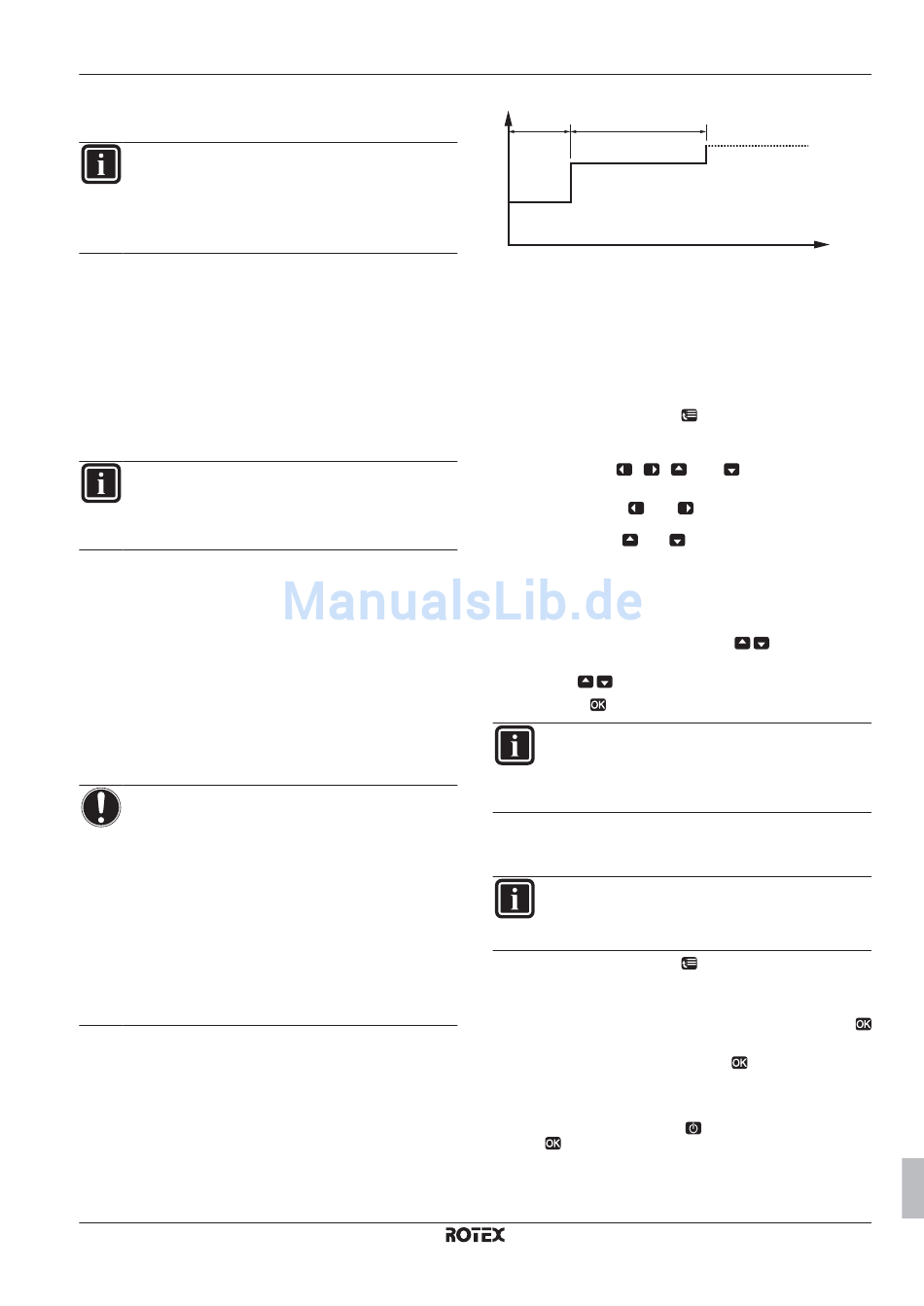

Beispiel:
T
24h (1)
25°C (1)
A1
T
Soll-Vorlauftemperatur (15~55°C)
t
Dauer (1~72 h)
(1)
Aktionsschritt 1
(2)
Aktionsschritt 2
10.6.1
So programmieren Sie die Estrich-
Austrocknung mittels der
Unterbodenheizung
1 Gehen
Sie
zu
Inbetriebnahme > Estrich-Aufheizprogramm > Aufheizprog.
Festlegen.
2 Verwenden Sie
programmieren.
▪ Verwenden Sie
blättern.
▪ Verwenden Sie
Wenn eine Zeit ausgewählt ist, können Sie die Dauer
zwischen 1 und 72 Stunden festlegen.
Wenn eine Temperatur ausgewählt ist, können Sie die Soll-
Vorlauftemperatur zwischen 15°C und 55°C einstellen.
3 Um einen neuen Schritt hinzuzufügen, wählen Sie "–h" oder "–"
in einer leeren Zeile und drücken dann
4 Um einen Schritt zu löschen, stellen Sie die Dauer auf "–" ein,
indem Sie
5 Drücken Sie
, um das Programm zu speichern.
INFORMATION
Es ist wichtig, dass sich kein leerer Schritt im Programm
befindet. Der Timer stoppt, wenn ein leerer Schritt
programmiert ist ODER wenn 20 aufeinander folgende
Schritte ausgeführt wurden.
10.6.2
So führen Sie die Estrich-Austrocknung
für
mittels der Unterbodenheizung durch
INFORMATION
Der Wärmepumpentarif kann nicht in Verbindung mit der
des
Estrich-Austrocknung
verwendet werden.
1 Gehen
Sie
zu
Inbetriebnahme > Estrich-Aufheizprogramm.
2 Wählen Sie ein Austrocknungsprogramm aus.
3 Wählen Sie Aufheizprogramm starten und drücken Sie dann
.
4 Wählen Sie OK und drücken Sie dann
Ergebnis: Die Estrich-Austrocknung mittels der Unterbodenheizung
startet, und der folgende Bildschirm wird angezeigt. Sie wird nach
Abschluss des Vorgangs automatisch gestoppt. Um den Vorgang
manuell zu stoppen, drücken Sie
Sie dann
.
10 Inbetriebnahme
36h (2)
35°C (2)
[A.7.2]:
>
Monteureinstellungen
,
,
und
, um den Zeitplan zu
und
, um durch das Programm zu
oder
zum Anpassen der Auswahl.
.
drücken.
mittels
der
Unterbodenheizung
[A.7.2]:
>
Monteureinstellungen
.
, wählen Sie OK und drücken
Referenzhandbuch für den Monteur
t
>
>
81
