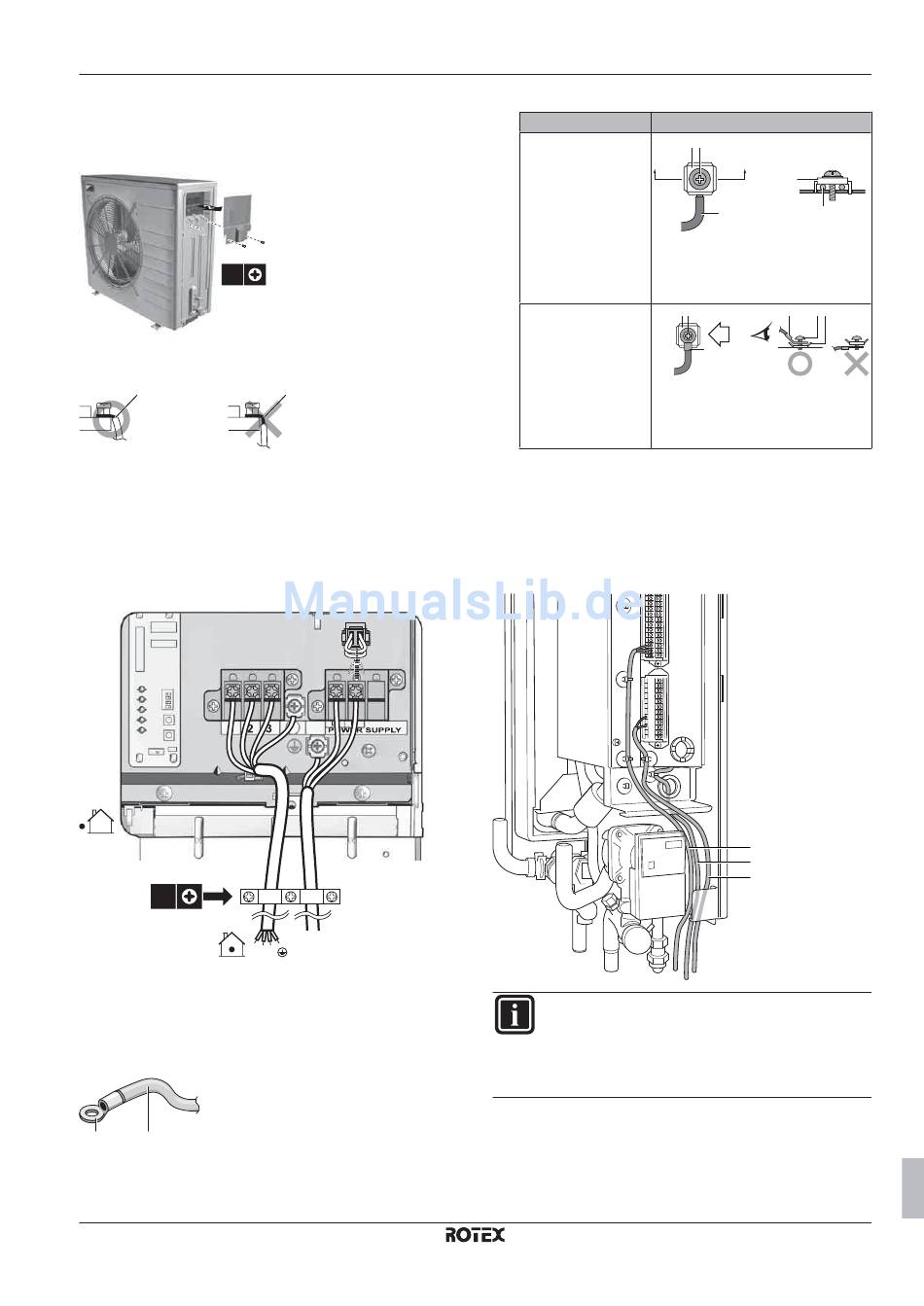

7.8.2 So schließen Sie die elektrischen
Leitungen an das Außengerät an
1 Entfernen Sie die 2 Schrauben an der Schaltkastenabdeckung.
2 Entfernen Sie die Schaltkastenabdeckung.
1
2x
3 Ziehen Sie die Isolierung von den Kabeln ab (20 mm).
a
a Entfernen Sie die Kabelisolierung bis zu diesem
Punkt
b Wenn Sie zu viel von der Kabelisolierung entfernen,
kann dies zu einem Stromschlag oder Ableiterstrom
führen.
4 Öffnen Sie die Drahtklemme.
5 Schließen Sie die
Stromversorgungskabel wie folgt an:
3x
1 2 3
6 Installieren Sie die Schaltkastenabdeckung.
▪ Wenn verlitzte Leitungsdrähte verwendet werden, müssen auf der
Spitze auf jeden Fall runde, gecrimpte Klemmen installiert werden.
Platzieren Sie die runden, gecrimpten Klemmen für den Anschluss
auf dem Kabel bis zu dem bedeckten Teil und befestigen Sie den
Anschluss mit einem geeigneten Werkzeug.
b a
a Leitungsseil
b Runde, gecrimpte Klemme für den Anschluss
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1 – 2013.05
1
b
Verbindungskabel und
▪ Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp
Einadriges Kabel
A
a Geringeltes einadriges Kabel
b Schraube
c Flache Ringscheibe
Verlitzter
Leitungsdraht mit
runder, gecrimpter
Klemme
a Klemme
b Schraube
c Flache Ringscheibe
7.8.3 So schließen Sie die elektrischen
Leitungen an das Innengerät an
Es wird empfohlen, alle elektrischen Leitungen zur Hydrobox vor der
Installation des Boilers zu installieren.
1 Die Kabel sollten von unten in das Gerät geführt werden.
2 Die Kabel sollten wie folgt innerhalb des Geräts verlegt werden:
a
c
INFORMATION
Planen Sie bei der Installation bauseitiger oder optionaler
Kabel eine ausreichende Kabellänge ein. Hierdurch ist es
möglich, während der Wartung den Schaltkasten zu
entfernen/neu zu positionieren und Zugriff auf andere
Komponenten zu erhalten.
7 Installation
Installationsverfahren
c b
AA´
A´
c
a a
c b a b c
B
B
a
b
a
b
c
Referenzhandbuch für den Monteur
