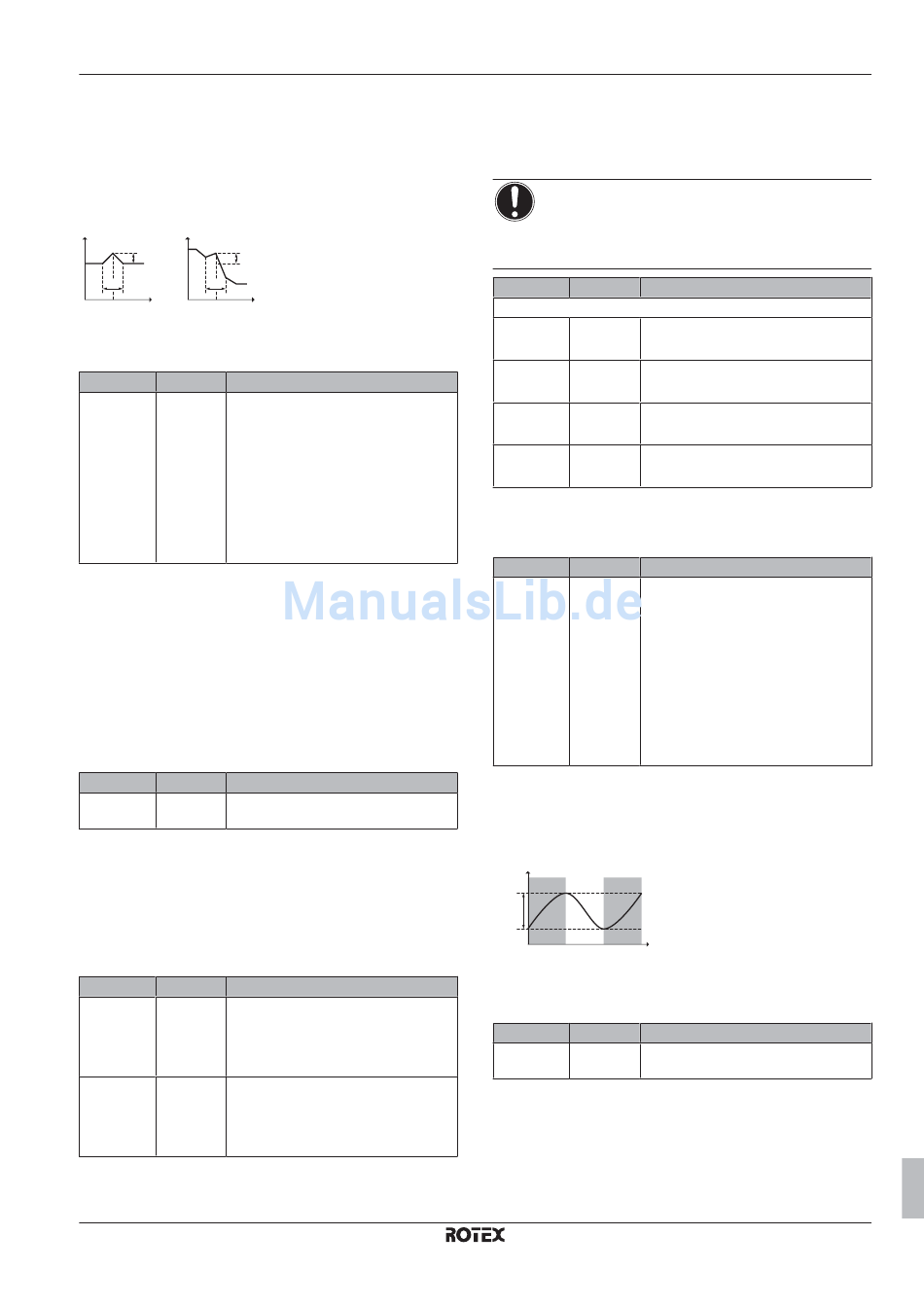

Rotex HPU hybrid RVLQ05+08CA Referenzhandbuch Seite 61

Vorlauftemperatur-Abgleich bei etwa 0°C
Im Heizbetrieb wird die Soll-Vorlauftemperatur lokal bei einer
Außentemperatur von etwa 0°C erhöht. Dieser Abgleich kann
gewählt werden, wenn eine absolute oder eine witterungsgeführte
Soll-Temperatur verwendet wird (siehe nachfolgende Abbildung).
Verwenden Sie diese Einstellung, um mögliche Wärmeverluste des
Gebäudes aufgrund der Verdunstung von geschmolzenem Eis oder
Schnee auszugleichen (z. B. in Ländern in kälteren Regionen).
T T
t t
L L
R R
T
A
0°C 0°C
a b
a
Absolute Soll-Vorlauftemperatur
b Witterungsgeführte Soll-Vorlauftemperatur
# Code
Nicht [D-03] ▪ 0 (deaktiviert) (Standard)
zutreffend
▪ 1 (aktiviert) L=2°C,
R=4°C (–2°C<T
▪ 2 (aktiviert) L=4°C,
R=4°C (–2°C<T
▪ 3 (aktiviert) L=2°C,
R=8°C (−4°C<T
▪ 4 (aktiviert) L=4°C,
R=8°C (−4°C<T
Maximale Modulation der Vorlauftemperatur
Gilt NUR für die Raumthermostatregelung bei aktivierter Modulation.
Die maximale Modulation (=Abweichung) der Soll-Vorlauftemperatur
entscheidet über die Differenz zwischen der tatsächlichen und der
Soll-Raumtemperatur. So bedeutet z. B. 3°C Modulation, dass die
Soll-Vorlauftemperatur um 3°C erhöht oder reduziert werden kann.
Eine Erhöhung der Modulation führt zu einer besseren Leistung
(weniger EIN/AUS-Schaltungen, schnellere Erwärmung). Beachten
Sie jedoch, dass je nach Heizverteilsystemen IMMER eine Balance
(siehe Anordnung und Wahl der Heizverteilsysteme) zwischen der
Soll-Vorlauftemperatur und der Soll-Raumtemperatur bestehen
MUSS.
# Code
Nicht [8-06] 0~10°C (Standard: 5°C)
zutreffend
Aktivierung der witterungsgeführten Kühlung
Gilt NUR für RHYHBX. Die witterungsgeführte Kühlung kann
deaktiviert werden. Das heißt, dass die Soll-Vorlauftemperatur im
Kühlbetrieb NICHT von der Außentemperatur abhängt und zwar
unabhängig davon, ob der witterungsgeführte Betrieb ausgewählt
wurde oder NICHT. Diese
Vorlauftemperatur-Hauptzone
Zusatzzone separat vorgenommen werden.
# Code
Nicht [1-04] Witterungsgeführtes Kühlen der
zutreffend Vorlauftemperatur-Hauptzone ist...
▪ 0 (deaktiviert)
▪ 1 (aktiviert) (Standard)
Nicht [1-05] Witterungsgeführtes Kühlen der
zutreffend Vorlauftemperatur-Zusatzzone ist...
▪ 0 (deaktiviert)
▪ 1 (aktiviert) (Standard)
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1 – 2013.05
T
A
Beschreibung
<2°C)
A
<2°C)
A
<4°C)
A
<4°C)
A
Beschreibung
Einstellung kann für
und die Vorlauftemperatur-
Beschreibung
Temperaturbereiche (Raumtemperatur)
Gilt NUR für die Raumthermostatregelung. Sie können Energie
sparen, indem Sie ein Überhitzen oder Unterkühlen vermeiden.
Dazu können Sie den Temperaturbereich der Raumtemperatur für
den Heiz- und/oder Kühlbetrieb begrenzen.
HINWEIS
Beim Anpassen der Raumtemperaturbereiche werden alle
Soll-Raumtemperaturen
sicherzustellen, dass diese sich innerhalb der Grenzwerte
befinden.
# Code
Raumtemperaturbereich
[A.3.2.1.2] [3-06]
[A.3.2.1.1] [3-07]
[A.3.2.1.4] [3-08]
[A.3.2.1.3] [3-09]
Raumtemperatur-Schritt
Gilt NUR für die Raumthermostatregelung und wenn die Temperatur
in °C angezeigt wird.
# Code
[A.3.2.4] Nicht
zutreffend
Hysterese Raumtemperatur
Gilt NUR bei Raumthermostatregelung. Das Hystereseband rund um
die Soll-Raumtemperatur ist einstellbar. ROTEX empfiehlt, die
Raumtemperaturhysterese NICHT zu ändern, da sie für eine
optimale Nutzung des Systems eingestellt ist.
a
[ 9-0C ]
die
a Raumtemperatur
b Ist-Raumtemperatur
c Soll-Raumtemperatur
d Uhrzeit
# Code
Nicht [9-0C]
zutreffend
8 Erweiterte-Funktion
ebenfalls angepasst,
Beschreibung
Max. Temp. (Heizen)
18~30°C (Standard: 30°C)
Min. Temp. (Heizen)
12~18°C (Standard: 12°C)
Max. Temp. (Kühlen)
25~35°C (Standard: 35°C)
Min. Temp. (Kühlen)
15~25°C (Standard: 15°C)
Beschreibung
Raumtemp.-Stufe
▪ 1°C (Standard). Die
Raumtemperatur auf
Bedieneinheit kann in 1°C-Schritten
festgelegt werden.
▪ 0,5°C Die Soll-Raumtemperatur auf
der Bedieneinheit kann in 0,5°C-
Schritten festgelegt werden.
tatsächliche Raumtemperatur wird mit
einer Genauigkeit von
angezeigt.
b
c
d
Beschreibung
1~6°C (Standard: 1°C)
Referenzhandbuch für den Monteur
um
Soll-
der
Die
0,1°C
61
