Kondensatrohrleitung; Interne Verbindungen; Äußere Verbindungen; Anschließen Der Kältemittelleitung - Rotex HPU hybrid RVLQ05+08CA Referenzhandbuch

7.5

Kondensatrohrleitung

INFORMATION
Das Kondensatabflusssystem MUSS aus Kunststoff sein,
es dürfen keine anderen Materialien verwendet werden.
Die Abflussleitung MUSS ein Mindestgefälle von 5~20 mm/
m aufweisen. Ein Kondensatabfluss über die Ablaufrinne
ist wegen des Frostrisikos
Beschädigung der Materialien NICHT zulässig.
7.5.1

Interne Verbindungen

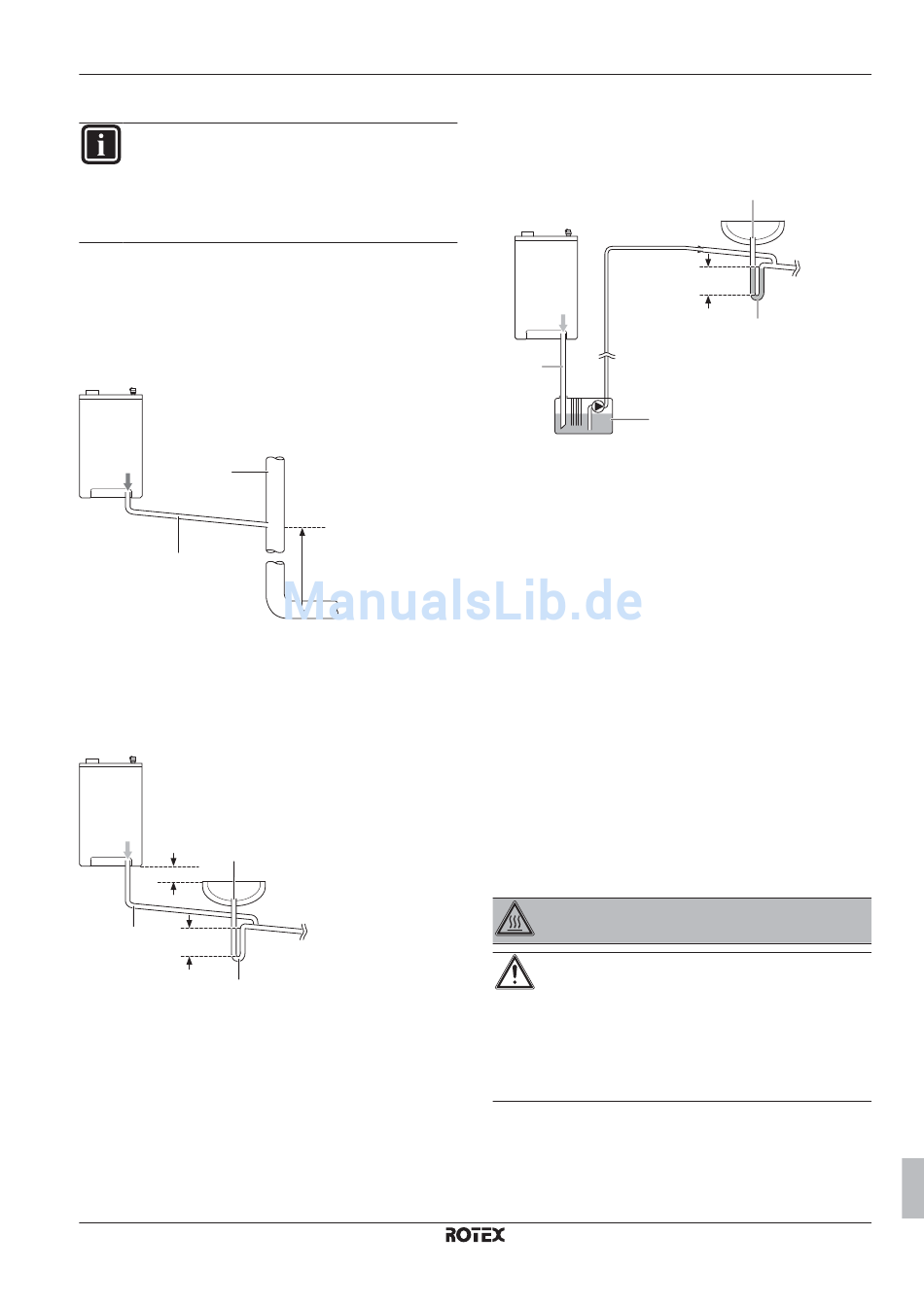

Nach Möglichkeit sollte das Kondensatabflussrohr so verlegt
werden, dass das Kondensat unter Schwerkraft vom Boiler zu einem
geeigneten internen Schmutzwasserabflusspunkt fließt, zum Beispiel
einem internen Schmutzwasserabfluss mit Abzugsrohr. Es sollte
eine geeignete feste
Schmutzwasserabflussleitung verwendet werden.
b
a
Ø22 mm
a Kondensatabfluss aus dem Boiler
b Schmutzwasserabfluss mit Abzugsrohr
c Minimum 450 mm und bis zu 3 Etagen
Wenn die erste Option NICHT möglich ist, kann ein internes Küchen-
oder Badezimmerabflussrohr oder Waschmaschinenabflussrohr
verwendet werden. Stellen
Kondensatabflussrohr nach dem Abwassersiphon angeschlossen
wird.
a
b
100 mm
c
Ø22 mm
≥75 mm
d
a
Kondensatabfluss aus dem Boiler
b Schmutzwasserabfluss mit Abzugsrohr
c Wasch- oder Spülbecken mit eingebautem Überlauf
d
75 mm Abwassersiphon mit Geruchsverschluss
Kondensatpumpe
Wo eine Schwerkraftableitung
physikalischen Gründen NICHT möglich ist oder wo sehr lange
interne Ablaufrohre verlegt werden müssten, um einen geeigneten
Abflusspunkt zu erreichen, sollte das Kondensat mittels einer
proprietären Kondensatpumpe (bauseitig zu liefern) abgeleitet
werden.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1 – 2013.05
und der möglichen
Verbindung mit der
c
Sie sicher, dass das
an einen Anschluss aus
Das Pumpenauslassrohr sollte mit einem geeigneten internen
Schmutzwasserabflusspunkt verbunden sein, zum Beispiel einem in-
ternen Schmutzwasserabfluss mit Abzugsrohr oder einem internen
Küchen-, Badezimmer- oder Waschmaschinenabflussrohr. Es sollte
eine geeignete feste Verbindung mit der Schmutzwasserabflusslei-
tung verwendet werden.
a
Ø22 mm
e
a Kondensatabfluss aus dem Kessel
b
Schmutzwasserabfluss mit Abzugsrohr
c Abfluss oder Becken mit integriertem Überlauf
d 75 mm Abwassersiphon mit Geruchsverschluss
e
Kondensatpumpe
7.5.2 Äußere Verbindungen
Wenn ein Kondensatabflussrohr im Freien verwendet wird, sollten
folgende Vorkehrungen getroffen werden, um ein Gefrieren zu
verhindern:
▪ Das Rohr sollte so weit wie möglich im Innern verlaufen, bevor es
ins Freie führt. Der Rohrdurchmesser
Mindestinnendurchmesser von
gewöhnlich 32 mm) erhöht werden, bevor das Rohr durch die
Wand geht.
▪ Die äußere Leitung sollte so kurz und vertikal wie möglich sein.
Stellen Sie sicher, dass kein horizontaler Abschnitt existiert, in
dem sich Kondensat ansammeln kann.
▪ Das äußere Rohr sollte isoliert werden. Verwenden Sie eine
geeignete wasserdichte
(Rohrisolierung der "Klasse O" ist für diesen Zweck geeignet).
▪ Verwenden Sie so wenig wie möglich Armaturen und Rohrbogen.
Alle internen Grate sollten entfernt werden, sodass der interne
Rohrabschnitt so glatt wie möglich ist.
7.6 Anschließen der Kältemittelleitung
GEFAHR: VERBRENNUNGSGEFAHR
ACHTUNG
▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil.
▪ Verwenden Sie KEINE Rohrleitungen von vorigen
Installationen.
▪ Installieren Sie KEINEN Trockner mit diesem R410A-
Gerät, damit seine Lebensdauer nicht verkürzt wird.
Das Trocknermaterial kann das System auflösen oder
beschädigen.
7 Installation
b
c
≥75 mm
d
sollte auf einen
30 mm (Außendurchmesser
und witterungsfeste Isolierung
Referenzhandbuch für den Monteur
27
